Умное реле SW-RLY11: настройка и рекомендации по использованию

Об устройстве

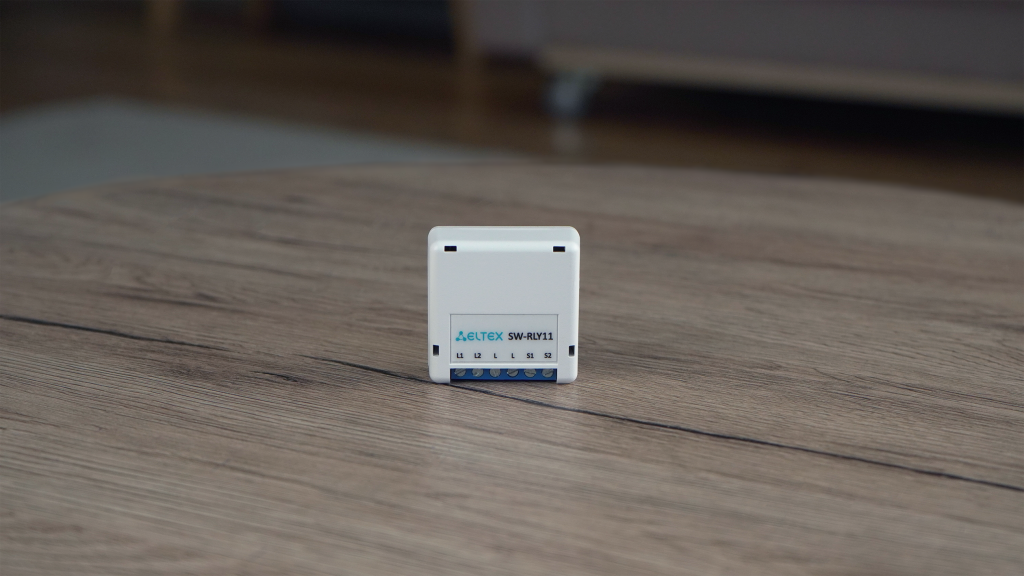

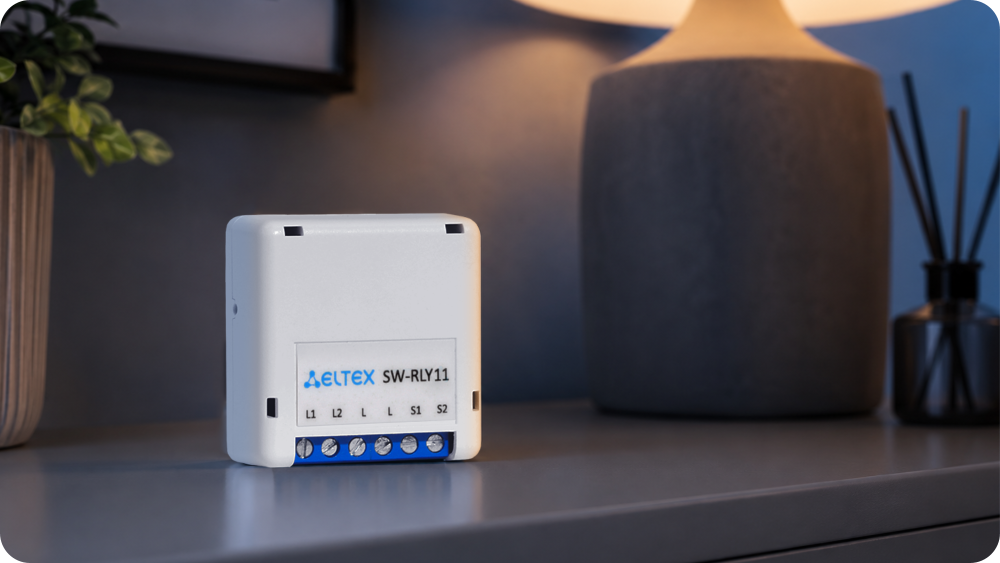

Двухканальное реле без нулевой линии SW-RLY11 предназначено для удалённого управления освещением.

Основное отличие от других реле Eltex – поддержка универсального протокола Matter over Wi-Fi, для подключения потребуется хаб с поддержкой Matter, например, SL-10-WBZ или SH-130 (скоро в продаже). Работа устройства с хабами сторонних производителей возможна, но не гарантируется.

Реле не требует подключения нулевой линии и поддерживает как дистанционное управление двумя группами нагрузок, так и управление при помощи физических выключателей. Два независимых канала, к каждому подключается источники освещения совокупной мощностью: до 800 Вт резистивной нагрузки (лампы накаливания) или 100 Вт для светодиодных ламп и LED-лент (без внешнего драйвера). Поддерживаются любые типы ламп – накаливания, светодиодные и другие.

Что такое байпас и для чего он нужен

В комплект умного реле входит байпас RLY-BPS. Он необходим для исключения возможных угроз сбоя в работе реле, а также для устранения эффекта «мерцания» при подключении люминесцентных, энергосберегающих и маломощных ламп, пропуская необходимый ток для питания реле через себя.

Технические характеристики

Технология подключения:	IEEE 802.11 b/g/n (2,4 ГГц), IEEE 802.11 n 5 ГГц
Входное напряжение:	230 В
Тип подключения:	без нулевой линии
Количество каналов:	2
Максимальная нагрузка на один канал:	800 Вт резистивной нагрузки или 100 Вт LED-нагрузки
Предельный ток на один канал:	3,5 А (резистивная нагрузка)
Габариты (Ш × В × Г):	34,5 × 18 × 43,5 мм
Масса:	0,034 кг
Степень защиты:	IP30
Комплект поставки:	умное реле SW-RLY11, байпас RLY-BPS, инструкция по эксплуатации

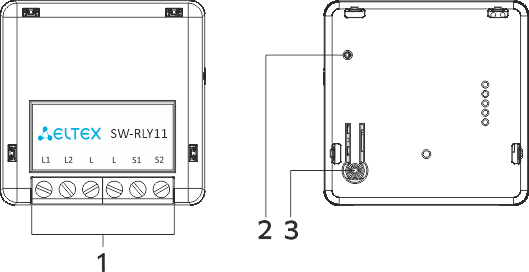

Схема устройства

1 – контакты реле

2 – индикатор

3 – сервисная кнопка

Условия эксплуатации

• Умное реле SW-RLY11 предназначено для использования только в жилых помещениях.
• Не устанавливайте устройство рядом с источниками тепла.
• Устройство должно располагаться в месте, защищенном от прямых солнечных лучей.
• Не подвергайте устройство воздействию дыма, пыли, воды и других жидкостей. Не допускайте механических повреждений устройства.
• Не вскрывайте корпус устройства. Внутри реле нет элементов, предназначенных для обслуживания пользователем.
• В конце срока службы не выбрасывайте умное реле с обычным бытовым мусором. Передайте его в пункт утилизации электроники.

Меры предосторожности

1. Работы с проводкой и монтажом реле связаны с риском поражения электрическим током. Рекомендуем выполнять установку устройства с помощью профессиональных электриков.
2. RLY-BPS подключается только к нагрузке, управляемой каналом L1.
3. Не допускайте прямого подключения линии N к реле! Подключение к ней возможно только через байпас для канала L1 и через нагрузку для канала L2.
4. Требуется установка реле ограничения пусковых токов RLY-BPS-HP, если подключаемая нагрузка соответствует хотя бы одному пункту из списка ниже:
• суммарная номинальная нагрузка LED-ламп превышает 100 Вт;
• количество лампочек на 1 канал больше 5 штук;
• подключенные LED-лампы имеют внешний драйвер или блок питания, например светодиодные ленты.

Установка устройства

Установите реле в распределительную коробку по схеме с проходными выключателями либо в подрозетник за выключатель для схем подключения с одной или двумя нагрузками.

Рекомендуем не делать монтаж самостоятельно, а доверить его квалифицированному электрику. Перед подключением следует обесточить линию электропитания.

Обозначение клемм

L1, L2 — для исходящих фазных проводов, идущих на потребитель, например люстру (в зависимости от количества используемых каналов подключается либо одна клемма, либо две).

L – для входящего силового фазного провода, идущего от щитка (распределительной коробки).

L, S1, S2 – для подключения однокнопочных и двухклавишных выключателей.

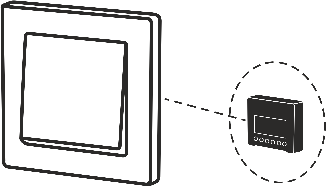

Установка SW-RLY11 для схем подключения реле с одной или двумя нагрузками.

Установка SW-RLY11 для схемы подключения реле с проходными выключателями.

Установка байпас RLY-BPS в пространство за осветительным прибором, с которым будет реле.

Дальнейшие действия выполняются в соответствии со схемами подключения.

После завершения монтажа и подачи питания устройство автоматически перейдёт в режим добавления. Сохраните QR-код и 11-значный пасс-код (расположены на обратной стороне) для дальнейшего добавления в систему умного дома.

Подключение к одному каналу

Рассмотрим подключение светильника, который управляется выключателем с одной клавишей.

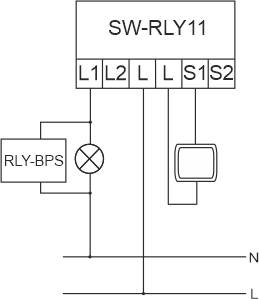

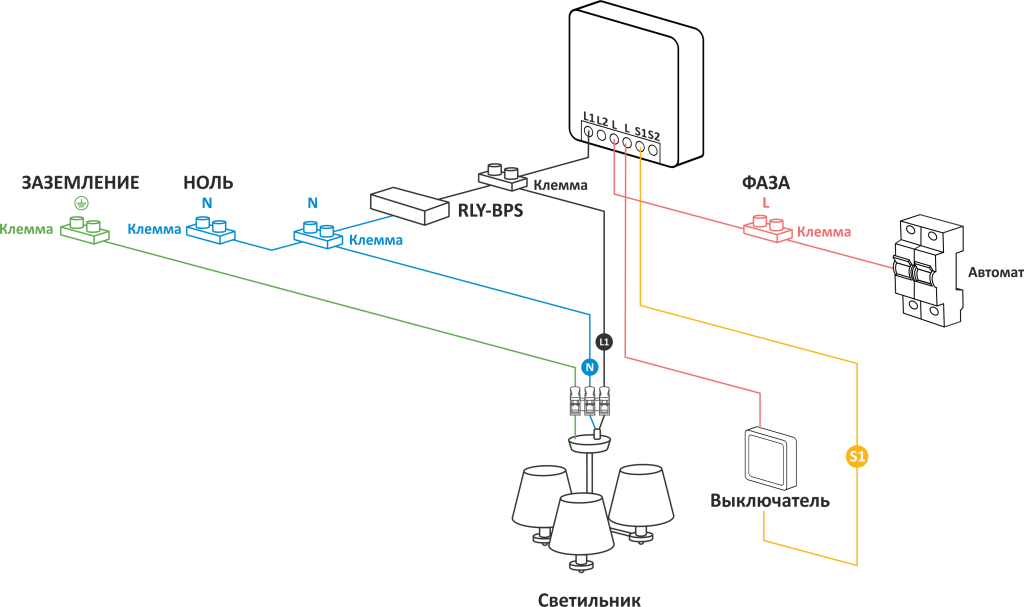

Схема подключения



Алгоритм

1. К левой клемме L подключите силовой фазный провод, идущий от распределительной коробки (щитка), а в правую клемму L – фазный провод, выходящий из реле и идущий к выключателю.
2. Соедините фазный провод, выходящий из выключателя, с клеммой S1.
3. Фазный провод, идущий от светильника, подключите к клемме L1.
4. Нулевую линию и провод заземления подключите напрямую к осветительному прибору.
5. Параллельно светильнику к фазному и нулевому проводам подключите байпас RLY-BPS. Он идет в комплекте с умным реле и необходим, чтобы исключить возможные сбои в работе устройства и мерцания маломощных ламп в выключенном состоянии.

Не допускайте прямого подключения линии N к реле! Подключение к линии N возможно только через байпас для канала L1 и через нагрузку для канала L2. Байпас подключается только к нагрузке, управляемой каналом L1.

Подключение к двум каналам

Подключение светильников с двумя независимыми зонами освещения, управляемых двухклавишным выключателем, практически не отличается от подключения светильников с одной регулируемой зоной

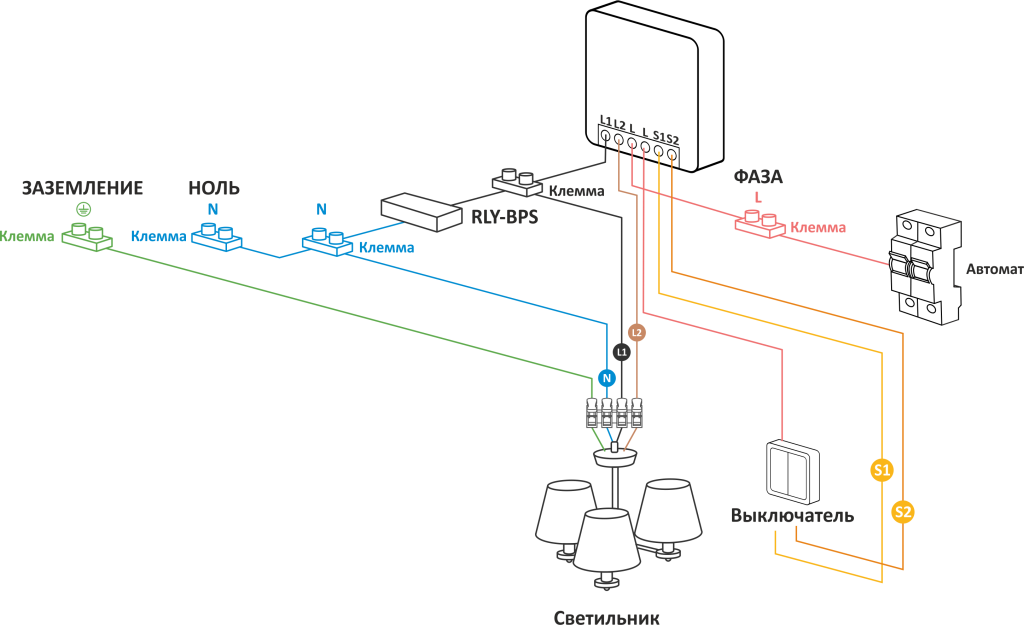

Схема подключения



Алгоритм

1. К левой клемме L подключите силовой фазный провод, идущий от распределительной коробки (щитка), а в правую клемму L – фазный провод, выходящий из реле и идущий к выключателю.
2. Два фазных провода, выходящих из двухклавишного выключателя, соедините с входными клеммами реле S1 и S2.
3. Соедините фазные провода, идущие от светильника, с клеммами L1 и L2.
4. Нулевую линию и провод заземления подключите напрямую к осветительному прибору.
5. Параллельно светильнику к фазному и нулевому проводам подключите байпас RLY-BPS. Для двухканального режима работы байпас подключается только к фазной линии L1.

Подключение реле вместе с проходными выключателями

Реле можно использовать с однокнопочными и двухклавишными проходными выключателями, которые позволяют управлять одним или двумя осветительными приборами из нескольких мест.

В схеме реле SW-RLY11 необходимо устанавливать в место, где сходятся все необходимые линии для подключения. Чаще всего это распределительная коробка, где разведены линии на осветительный прибор и проходные выключатели.

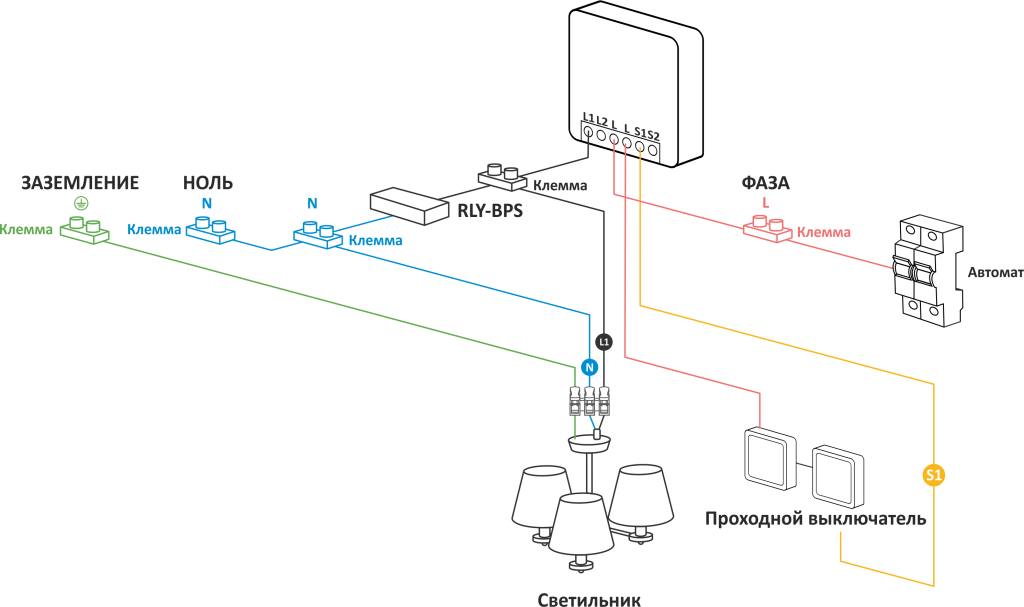

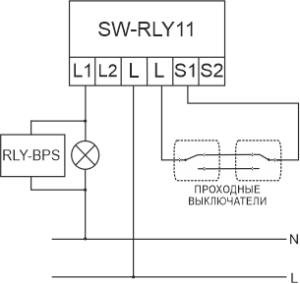

Схема установки



Сброс реле к заводским настройкам

Устройство можно сбросить к заводским настройкам двумя способами:

• выполнить 6 быстрых нажатий на сервисную кнопку с нижней стороны корпуса
• выполнить 6 быстрых переключений внешнего выключателя освещения в течение 3 минут после подачи питания.

Добавление в приложение Eltex Home

Поддержка устройства в приложении Eltex Home появится в следующих версиях. Следите за обновлениями.

Подключение к Matter-хабам других производителей

После монтажа реле не устанавливайте его сразу в подрозетник или распределительную коробку, так как с ним потребуется выполнить дополнительные манипуляции.

SW-RLY11 совместимо с Matter-хабами других производителей. Откройте приложение умного дома стороннего производителя и выполните добавление устройства, следуя инструкциям. На этапе ввода данных о новом устройстве, отсканируйте QR-код на корпусе или введите 11-значный код.

Материалы

Руководство пользователя

• Руководство пользователя SW-RLY11.pdf

Инструкция

• Инструкция SW-RLY11.pdf

Сертификаты

• Declaration EAC SW-RLY series.pdf

Видеоинструкции

Техподдержка

Для консультации по вопросам эксплуатации, настройки оборудования, а также ненадлежащего качества товара вы можете обратиться в техническую поддержку Eltex:

• по электронной почте: help@eltex-doma.ru
• через форму на сайте
• через приложение Eltex Home: в настройках аккаунта перейдите в «Центр поддержки» и опишите проблему в форме обращения и нажмите «Отправить».

Гарантия и ремонт

Изготовитель:
ООО «Предприятие «ЭЛТЕКС».

Адрес изготовителя:
Россия, 630047, Новосибирск, ул. Окружная, 29В

Официальный сайт: eltex-doma.ru

Гарантия: 1 год с момента покупки.

Срок службы: 5 лет. Изготовитель гарантирует отсутствие производственных дефектов и дефектов материалов при соблюдении потребителем условий эксплуатации, установленных в настоящей инструкции.

По вопросам ремонта обратитесь в техническую поддержку Eltex.
