Датчик дыма ST-SMK: описание и подключение

Об устройстве

ST-SMK – датчик для определения задымления в помещении и своевременного оповещения о нем. Датчик дыма – важный компонент системы безопасности умного дома Eltex, который поможет предотвратить пожар на ранней стадии его появления.

ST-SMK является частью умного дома Eltex и работает на основе технологии Matter over Thread. Для подключения необходим хаб умного дома Eltex с его поддержкой.

Датчик имеет чувствительный сенсор для быстрой фиксации задымления. За счет мощной сигнализации (до 90 дБ) звук тревоги будет хорошо слышен в помещении. При срабатывании также придет пуш-уведомление в приложение Eltex Home. Кроме того, для дополнительного оповещения можно создать сценарий с другими умными устройствами, например реле или розеткой, чтобы был подан световой сигнал с помощью осветительных приборов.

ST-SMK устанавливает в выбранное место без проводов. Компактный дизайн позволяет установить датчик на стене или потолке. Устройство работает от одной батарейки. Для увеличения автономности есть дополнительный слот для второй батарейки.

Встроенная система самодиагностики поможет контролировать исправность датчика.

Технические характеристики

Технология подключения:	Matter over Thread
Питание:	Li-Ion CR123А, 3 В, доп. слот для второй батарейки
Частота сигнала:	2.4 ГГц
Гарантированное расстояние до хаба:	120 м (прямая видимость)
Степень защиты:	IP20
Габариты (ДxВ):	119x38 мм
Масса, включая батарею:	0,126 кг
Диапазон рабочих температур:	от +5 до +45 °C
Рабочая влажность при температуре +40 °C:	не более 93 %
Максимальная мощность радиосигнала:	+14 дБм

Комплект поставки

• Датчик дыма ST-SMK
• Батарея питания (установлена в корпус)
• Кронштейн (установлен на датчик)
• Комплект крепежа
• Инструкция по эксплуатации

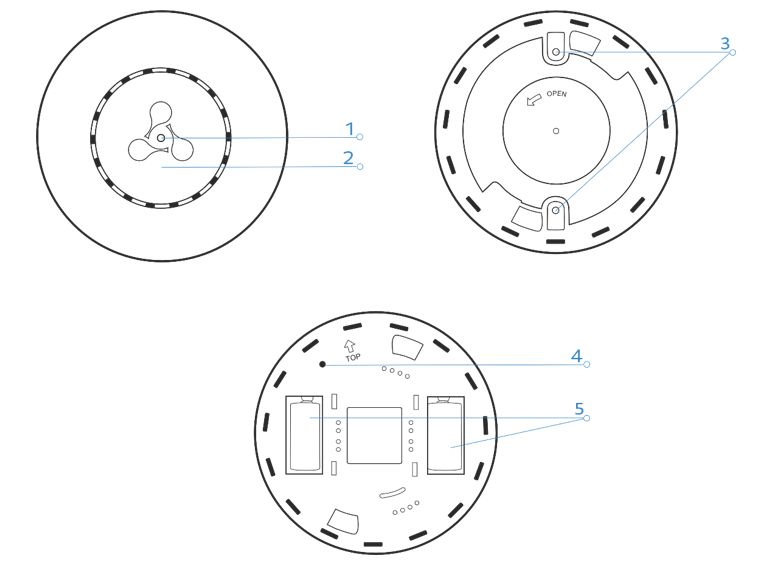

Схема устройства

1 – индикатор

2 – кнопка TEST

3 – точки фиксации

4 – сервисная кнопка

5 – батареи питания



Условия эксплуатации

• Датчик предназначен только для использования в помещениях.
• Не подвергайте устройство воздействию воды и других жидкостей, пыли. Не допускайте механических повреждений устройства.
• Датчик должен располагаться в месте, защищенном от прямых солнечных лучей.
• Обслуживание и ремонт датчика должны производиться только квалифицированным персоналом.
• В конце срока службы не выбрасывайте датчик с обычным бытовым мусором. Передайте его в пункт утилизации электроники.

Факторы, влияющие на ложные срабатывания датчика

Приведенные ниже условия могут привести к ложному срабатыванию датчика:

• высокая концентрация пара в помещении;
• скопление пыли внутри корпуса датчика;
• распыление освежителей воздуха и иных аэрозолей вблизи датчика.



Монтаж устройства

Выбор места монтажа

• Не устанавливайте датчик в местах, где циркуляция воздуха затрудняет попадание дыма в датчик, например в местах с сильными потоками воздуха.
• Не устанавливайте датчик вблизи объектов, являющихся мощными источниками тепла или имеющих свойство быстро менять свою температуру (камины, печи, кондиционеры, радиаторы отопления и т. д.), а также в местах с возможностью попадания прямых солнечных лучей.
• Не устанавливайте датчик вблизи токоведущих кабелей, электрических ламп, электронных устройств и компьютерной техники. Это увеличит рабочую дальность датчика.

Монтаж

1. Снимите кронштейн с датчика. На корпусе устройства указано направление поворота кронштейна для снятия с датчика.
2. Установите одну или две батареи питания. Индикатор на передней панели должен мигнуть один раз.

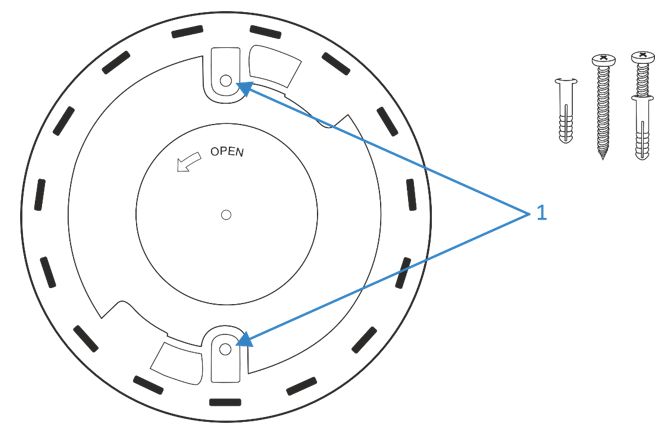

3. Закрепите кронштейн в желаемом месте установки – на стене или потолке. Для монтажа на стену используйте точки фиксации, обозначенные цифрой 1 на рисунке.

4. Установите датчик на кронштейн. Вставьте выступы кронштейна в пазы на задней панели датчика и аккуратно поверните датчик по часовой стрелке до щелчка.

Включение датчика

Датчик включается сразу при подаче питания от батарейки. При включении индикатор на передней панели должен мигнуть один раз.

Проверка работоспособности датчика

По умолчанию датчик дыма работает от одной батареи питания. В датчике есть дополнительный отсек, куда можно установить вторую батарею для продления времени автономной работы.

При использовании только одной батареи, ее можно установить в любой из двух отсеков.

 Чтобы убедиться, что устройство готово к работе:

1. Включите датчик, вставив батарейку в слот на корпусе устройства. Индикатор на передней панели должен мигнуть один раз.

Если индикатор не мигает, повторите действия выше. Если мигания все равно нет, замените батарею и повторите попытку.

2. Выполните сброс датчика к заводским настройкам.
3. Проверьте работоспособность датчика. Для этого нажмите и удерживайте кнопку TEST на передней панели. Устройство подаст звуковой сигнал, указывающий на то, что оно работает корректно.

Замена батареи

1. Поверните кронштейн, установленный на корпусе датчика, против часовой стрелки.
2. Аккуратно снимите кронштейн.
3. Удалите батареи и замените их на новые. Датчик включится сразу после установки новых батарей питания.
4. Проверьте работоспособность датчика. Для этого нажмите и удерживайте кнопку TEST.
5. Устройство подаст звуковой сигнал. Это указывает на то, что оно работает корректно.
6. Установите кронштейн обратно.

Обнаружение задымления

При обнаружении дыма индикатор на датчике будет непрерывно мигать красным цветом и включится звуковая сигнализация. Для выведения датчика из режима срабатывания нажмите кнопку TEST. Звуковая сигнализация отключится на 30 секунд. Если по истечении этого времени датчик снова сработает, это указывает на повышенную концентрацию дыма в помещении и необходимость проверки на наличие задымления.

Когда концентрация дыма станет ниже требуемой для срабатывания, датчик автоматически вернется в обычный режим работы.

Самодиагностика датчика дыма

Рекомендуется раз в месяц проводить самодиагностику датчика. Для этого нажмите и удерживайте кнопку TEST. Если устройство подаст звуковой сигнал (прерывистый писк), это означает, что оно работает корректно. При обнаружении сбоя обратитесь в техническую поддержку компании ООО «Предприятие «ЭЛТЕКС».

Сброс датчика к заводским настройкам

Иногда может потребоваться сбросить датчик дыма к настройкам по умолчанию, например при проблемах с подключением.

Быстро нажмите сервисную кнопку на плате датчика 6 раз. При успешном сбросе световой индикатор загорится на 3 секунды. Датчик будет исключен из системы умного дома.



Добавление в приложение Eltex Home

Установка приложения, регистрация, вход

1. Скачайте и установите приложение Eltex Home. Оно доступно в магазинах Google Play, Rustore, Huawei AppGallery для Android и AppStore для iOS.
2. Зайдите в установленное приложение. Внизу на начальном экране находится меню выбора сервера. Он настроен и выбран по умолчанию, не меняйте его, если не знаете, для чего это нужно.
3. Нажмите кнопку «Начать». Войти в аккаунт, если вы уже зарегистрированы на платформе Eltex Home, или нажмите кнопку «Зарегистрироваться» внизу экрана.

При регистрации на платформе умного дома укажите адрес электронной почты и придумайте пароль. После этого на адрес, который вы указали, придет письмо. Перейдите по ссылке в нем для подтверждения регистрации. После этого вернитесь в приложение Eltex Home и войдите под своим логином и паролем.

Добавление хаба умного дома

Для работы датчика дыма ST-SMK на платформе Eltex Home нужен хаб Eltex с поддержкой технологии Matter over Thread, например SH-130. Как добавить хаб на платформу, смотрите в соответствующей базе  знаний.

Добавление датчика

Перед добавлением датчика хаб умного дома уже должен быть добавлен на платформу и подключен к интернету.

1. Если в приложении еще не добавлено ни одного устройства, на главном экране приложения Eltex Home нажмите на кнопку «Добавить устройства».

Если в приложении уже есть умные устройства, на главном экране нажмите «+» в верхнем правом углу и выберите «Добавить устройство».

2. Нажмите на кнопку «Matter», на всплывающем экране выберите «Matter over Thread».
3. В последующих вкладках выберите дом и хаб, к которому будет подключаться датчик.
4. В следующем окне необходимо добавить датчик. Это можно сделать двумя способами.

С помощью QR-кода

• Наведите камеру с рамкой для сканирования QR-кода на задней панели датчика.

Для успешного добавления датчика ST-SMK в систему умного дома необходимо разрешить приложению Eltex Home доступ к местоположению и камере.

• Извлеките изолятор и нажмите кнопку «Продолжить» в приложении. Начнется добавление датчика, по завершении которого он появится на главном экране в группе «Устройства» и в сервисе «Контроль», где вы сможете управлять им и просматривать события, связанные с его работой.

Если датчик не удалось добавить в умный дом, сбросьте его к настройкам по умолчанию и повторите попытку.

Вручную

• В разделе добавления датчика нажмите «Добавить вручную». Следуйте инструкциям на экране.
• Введите 11-значный код DSK, указанный на наклейке на корпусе устройства.
• Извлеките изолятор и нажмите кнопку «Продолжить» в приложении. Начнется добавление датчика, по завершении которого он появится на главном экране в группе «Устройства» и в сервисе «Контроль», где вы сможете управлять им и просматривать события, связанные с его работой.

Добавление на сторонние платформы

После добавления датчика дыма ST-SMK в Eltex Home, его можно использовать в умных домах Яндекс, Сбер и VK вместе с голосовыми помощниками платформ. Для этого нужно интегрировать умный дом Eltex в умный дом других производителей.

Для работы ST-SMK в системе умного дома необходимо наличие хаба Eltex SH-130. Кроме того, устройства Eltex, работающие по технологиям Matter over Wi-Fi и Matter over Thread, можно добавить в умные дома сторонних брендов напрямую. Поддержаны
платформы сторонних производителей Home Assistant, HomePod. Совместимость датчика с
другими платформами возможна, но не гарантируется.



Дом с Алисой

Алгоритм добавления актуален для версии приложения 21.113. Для последующих версий алгоритм может отличаться.

Ниже дан алгоритм для первого опыта использования приложения «Дом с Алисой». Если вы уже пользуетесь данным приложением, для добавления умных устройств Eltex воспользуйтесь пп. 3–5.

1. Cкачайте приложение «Дом с Алисой» из GoogleStore для устройств на Android или из AppStore для устройств на iOS.
2. Войдите в приложение и авторизуйтесь. Для этого нажмите кнопку «Войти» и введите данные вашей учетной записи Яндекса. Если у вас нет аккаунта, пройдите процедуру регистрации: нажмите кнопку «Добавить аккаунт» и заполните поля.
3. После успешного входа на главном экране приложения нажмите на плитку «Устройства». Появится список вендоров, поддерживаемых платформой умного дома Яндекса. В поисковой строке введите «Eltex». Появится вариант «Eltex Home». Выберите его.
4. Отобразится экран с инструкцией по добавлению устройств Eltex. Внизу будет кнопка «Привязать к Яндексу». Нажмите на нее. Появится окно для входа в учетную запись платформы Eltex Home.
5. Введите логин и пароль от учетной записи Eltex. После входа устройства, добавленные в приложения Eltex Home, синхронизируются с платформой Яндекса и будут доступны в приложении «Дом с Алисой».

Маруся

Алгоритм добавления актуален для версии приложения 1.77.0. Для последующих версий алгоритм может отличаться.

Описан алгоритм для первого опыта использования приложения «Маруся». Если вы уже пользуетесь данным приложением, для добавления умных устройств Eltex используйте пп. 3–7 данного алгоритма.

1. Скачайте приложение «Маруся» из Google Play для устройств на Android или из AppStore для устройств на iOS.
2. Войдите в учётную запись через VK ID. Если вы не зарегистрированы, пройдите процедуру регистрации на портале VK.
3. На главном экране нажмите кнопку выпадающего меню в правом верхнем углу.
4. Перейдите на вкладку «Умный дом». Появится экран с кнопкой «Подключить устройство». Нажмите на неё.
5. В выпадающем меню «Подключить бренд / Добавить производителя или Вендора» выберите Eltex Home.
6. Введите логин/пароль учётной записи Eltex Home и войдите на платформу.
7. Начнется связывание аккаунта Eltex Home с Марусей. После чего устройства Eltex будут доступны в приложении и на устройствах, поддерживающих голосовой помощник Маруся.

 Салют!

Алгоритм добавления актуален для версии приложения 23.03.2.12398. Для последующих версий алгоритм может отличаться.

Описан алгоритм для первого опыта использования приложения «Салют!», когда у вас нет учетной записи Сбер ID и не добавлены умные устройства. Если вы уже пользуетесь данным приложением, для добавления умных устройств Eltex смотрите пп. 4–8.

1. Скачайте приложение «Салют» для устройств на Android из Google Play или по ссылке https://sberdevices.ru/app/.Для устройств на iOS приложение временно отсутствует в App Store.
2. Установите приложение.
3. Откройте его и войдите в аккаунт СберID. Если вы не зарегистрированы на платформе Сбера, пройдите процедуру регистрации.
4. На главном экране приложения перейдите на экран «Умный дом», нажав на иконку в правом верхнем углу или свайпнув влево.
5. Нажмите кнопку «Плюс» в верхней части экрана «Умный дом».
6. Появится меню «Добавить». Выберите «Устройства других производителей».
7. В списке производителей выберите Eltex Home. Появится меню «Как настроить». Ниже нажмите на кнопку «Привязать аккаунт». Приложение Eltex Home должно быть установлено и произведен вход на платформу Eltex.
8. Появится форма для входа на платформу Eltex Home. Введите данные учетной записи Eltex и нажмите кнопку «Войти». После этого начнется связывание платформы Eltex Home с платформой умного дома Сбера.



Голосовые функции

Платформы умного дома от Яндекса (Дом с Алисой), Сбера (Салют!) и VK (Маруся) поддерживают взаимодействие с датчиками и устройствами от Eltex с помощью голосовых помощников и виртуальных ассистентов. У Яндекса это Алиса, у Сбера – семейство виртуальных ассистентов Салют!, у VK – голосовой помощник Маруся. Они доступны через нативные приложения платформ, а также устройства, поддерживающие голосовые помощники.

Переименование датчика для использования с голосовыми помощниками



Если вы будете использовать датчик с голосовым помощником, необходимо в приложении Eltex Home дать ему понятное для помощников имя, прежде чем будет связаны платформы умного дома.

В приложении Eltex Home:

1. Перейдите во «Все устройства» и войдите в карточку датчика дыма.
2. В правом верхнем углу нажмите на иконку шестеренки. В поле «Имя устройства» введите новое название, например «Датчик дыма». Требования к названию: кириллица, без пунктуации и спецсимволов.

Техподдержка

Для консультации по вопросам эксплуатации, настройки оборудования, а также ненадлежащего качества товара вы можете обратиться в техническую поддержку Eltex:

• по электронной почте: help@eltex-doma.ru
• через форму на сайте
• через приложение Eltex Home: в настройках аккаунта перейдите в «Центр поддержки» и опишите проблему в форме обращения и нажмите «Отправить».

Гарантия и ремонт

Изготовитель:
ООО «Предприятие «ЭЛТЕКС».

Адрес изготовителя:
Россия, 630047, Новосибирск, ул. Окружная, 29В

Официальный сайт: eltex-doma.ru

Гарантия: 1 год с момента покупки.

Срок службы: 5 лет. Изготовитель гарантирует отсутствие производственных дефектов и дефектов материалов при соблюдении потребителем условий эксплуатации, установленных в настоящей инструкции.

По вопросам ремонта обратитесь в техническую поддержку Eltex.
