Об устройстве

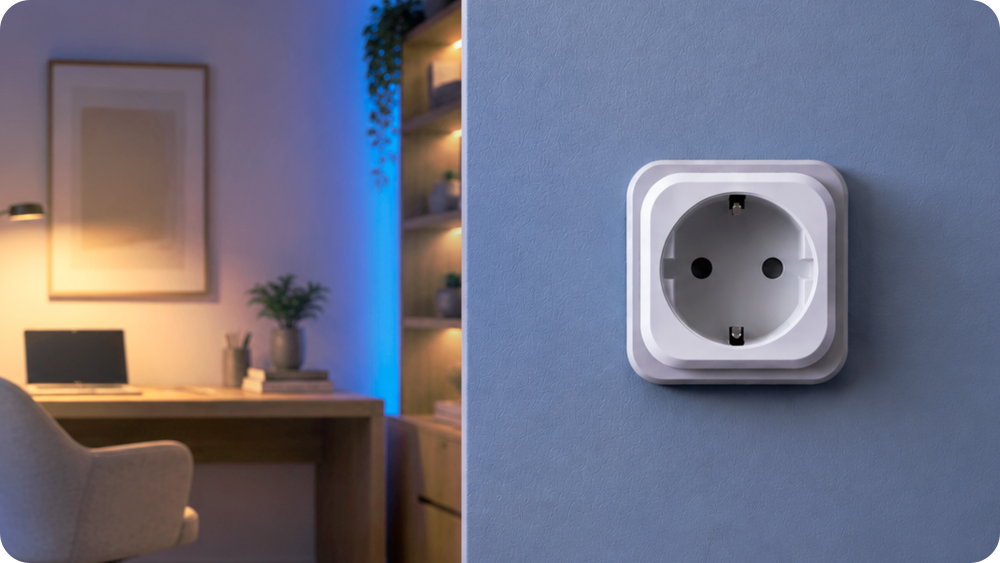

SW-PLG02 – умная розетка для дистанционного управления домашними электроприборами и дополнительными источниками освещения. Благодаря небольшим габаритам при подключении умная розетка не блокирует соседнее гнездо в двойных бытовых розетках.
Применимо не ко всем компоновкам розеток.
Подключается к умному дому через домашний Wi-Fi роутер. Управление осуществляется через приложение Eltex Home, а также приложения и голосовые помощники сторонних платформ умного дома – Яндекса, Сбера и VK. Может использоваться в сценариях совместно с другими умными устройствами.
Есть защита от перегрева. Благодаря системе мониторинга можно отслеживать, сколько электроэнергии потребляет подключённый электроприбор, и принимать меры для ее экономии. Например, можно настроить расписание, чтобы приборы или освещение автоматически включались или выключались в нужное время.
Технические характеристики
Беспроводная технология: |
IEEE 802.11 b/g/n 2,4 ГГц |
Входное напряжение: |
230 В |
Тип подключения: |
тип вилки F |
Максимальная нагрузка: |
3000 Вт |
Предельный ток на один канал: |
16 А |
Габариты (Ш × В × Г): |
51,4 × 51,6 × 85,1 мм |
Масса: |
0,078 кг |
Степень защиты: |
IP30 |
Комплект поставки: |
розетка SW-PLG02, инструкция по эксплуатации |
Схема устройства
1 – сервисная кнопка
2 – вилка питания
3 – розетка для подключения
Условия эксплуатации
- Розетка предназначена для бытовых целей и может использоваться только в жилых помещениях.
- Не допускайте попадания влаги в розетку, не трогайте ее мокрыми руками. Не используйте розетку в местах с повышенной влажностью.
- Не подвергайте розетку воздействию пыли, дыма, воды и других жидкостей. Не допускайте механических повреждений устройства.
- Не оставляйте розетку под прямыми солнечными лучами, не устанавливайте рядом с источниками тепла.
- Включайте в розетку только исправные и совместимые по техническим характеристикам устройства.
- Не разбирайте розетку. Обслуживание и ремонт должны производиться только квалифицированным персоналом. В конце срока службы не выбрасывайте розетку с обычным бытовым мусором.
Монтаж
Перед тем как использовать умную розетку в составе умного дома, ее нужно подключить к сети электропитания, а также к бытовому прибору или источнику освещения, которыми она будет управлять:
- Подключите SW-PLG02 в бытовую розетку.
- Подключите бытовое устройство (обогреватель, утюг и т. д.) или источник освещения (торшер, светильник) в умную розетку.
Сброс розетки к заводским настройкам
Иногда может потребоваться сбросить розетку к заводским настройкам, например при проблемах с подключением.
- Выполните 6 быстрых нажатий на сервисную кнопку подключенной розетки. Светодиод погаснет, а затем начнет быстро мигать.
- Обесточьте устройство, после чего снова включите в бытовую розетку. Устройство перейдет в режим добавления.
Добавление на платформу Eltex Home
Установка приложения, регистрация, вход
- Скачайте и установите приложение Eltex Home. Оно доступно в магазинах Google Play, Rustore, Huawei, AppGallery для Android и App Store для iOS.
- Откройте приложение. На начальном экране находится меню выбора сервера. Он настроен и выбран по умолчанию, не меняйте его, если не знаете, для чего это нужно.
- Нажмите кнопку «Начать». Появится экран входа в приложение. Войдите в аккаунт, если вы уже зарегистрированы на платформе Eltex Home, или нажмите кнопку «Зарегистрироваться» внизу экрана.
При регистрации на платформе умного дома Eltex укажите адрес электронной почты и придумайте пароль. После этого на адрес, который вы указали, придет письмо. Перейдите по ссылке в нем для подтверждения регистрации. После этого вернитесь в приложение Eltex Home и войдите под своим логином и паролем.
После входа в учетную запись приложение автоматически создаст дом, к которому будут привязаны смарт-устройства. При необходимости его можно изменить. Для этого на главном экране в верхнем левом углу нажмите на «Мой дом». Откроется выпадающее меню, в котором можно добавить новые дома или отредактировать дом по умолчанию. Для редактирования нажмите на иконку карандаша рядом с названием дома.
Добавление по QR-коду
Перед добавлением умной розетки должен быть подключен роутер и обеспечен беспроводной доступ к интернету. Устройство подключается к беспроводной сети 2,4 ГГц.
- Войдите в приложение Eltex Home.
Если в приложении еще не добавлено ни одного устройства, на главном экране нажмите на кнопку «Добавить Wi-Fi устройства».
Если в приложении уже есть смарт-устройства, на главном экране нажмите «+» в верхнем правом углу и выберите «Добавить устройство».
Для успешного добавления смарт-устройств в систему необходимо разрешить приложению Eltex Home доступ к местоположению и камере.
- Выберите дом, в который будет добавлена умная розетка. Нажмите «Продолжить».
- На экране добавления устройства наведите рамку камеры на QR-код для сканирования. Он расположен на корпусе устройства.
- Убедитесь, что розетка подключена к сети и индикатор сервисной кнопки быстро мигает. Если индикатор не мигает, сбросьте устройство к заводским настройкам и дождитесь мигания, после чего в приложении нажмите кнопку «Индикатор мигает».
- Следуя подсказкам в приложении, укажите вашу домашнюю Wi-Fi сеть для подключения устройства – ее название (SSID) и пароль. Нажмите кнопку «Продолжить».
- Система начнет поиск умной розетки, он может занять некоторое время. После этого появится окно с предложением подключиться к устройству. Нажмите соответствующую кнопку.
Через некоторое время умная розетка добавится на платформу Eltex Home, появится сообщение об этом. Укажите уже существующую группу, куда будет добавлена розетка, или создайте новую. Устройство появится на главном экране в указанной группе, сервисе «Управление», а также в группе «Все устройства».
Добавление вручную
Перед добавлением умной розетки уже должен быть подключен роутер и обеспечен беспроводной доступ к интернету.
Данный способ добавления умной розетки отличается от добавления по QR-коду тем, что при подключении к Wi-Fi сети смарт-устройства нужно ввести данные вручную.
Для успешного добавления умной розетки в систему умного дома необходимо разрешить приложению Eltex Home доступ к местоположению и камере.
- 1. В приложении Eltex Home на экране добавления розетки выберите способ добавления вручную.
- Убедитесь, что устройство подключено к сети и индикатор мигает. Расположение индикатора на устройстве показано на слайдах в приложении. Если индикатор не мигает, сбросьте устройство к заводским настройкам и дождитесь мигания, после чего нажмите в приложении кнопку «Индикатор мигает».
- Следуя подсказкам в приложении, укажите вашу домашнюю Wi-Fi сеть для подключения устройства – ее название (SSID) и пароль. Нажмите кнопку «Продолжить».
- На следующем экране будет предложено подключиться к розетке. В списке устройств выберите ваше устройство с названием вида ELTEX-SW-PLG02-XXXXXX, где ХХХXXX – последние цифры его MAC-адреса, указанного на наклейке с QR-кодом на корпусе устройства.
- Откроется меню подключения к устройству. Введите пароль – десятизначный серийный номер, расположенный на наклейке со штрихкодом на корпусе устройства рядом с символами S/N. При этом второй символ пароля вводится в нижнем регистре. Например, если серийный номер FCBE000111, то необходимо ввести FсBE000111.
- Система начнет поиск устройства, он может занять некоторое время. После этого появится окно с предложением подключиться к нему. Нажмите «Подключиться».
Через некоторое время умная розетка добавится на платформу Eltex Home, появится сообщение об этом. Укажите уже существующую группу, куда будет добавлена розетка, или создайте новую. Устройство появится на главном экране в указанной группе, сервисе «Управление», а также в группе «Все устройства».
Добавление на сторонние платформы
Умная розетка SW-PLG02 поддерживает работу на платформах умного дома Яндекса, Сбера и VK через приложения «Дом с Алисой», «Салют!» и «Маруся».
Перед связыванием учетной записи Eltex с платформами умного дома Яндекса, Сбера и VK необходимо, чтобы умная розетка была добавлена в приложение Eltex Home и отображалась в списке устройств.
Дом с Алисой
Алгоритм актуален для версии приложения 21.113. Для последующих версий он может отличаться.
Ниже дан алгоритм для первого опыта использования приложения «Дом с Алисой», когда у вас нет учетной записи Яндекса и не добавлены смарт-устройства. Если вы уже пользуетесь данным приложением, для добавления смарт-устройств Eltex используйте пп. 3–5.
- Cкачайте приложение «Дом с Алисой» из Google Play для смартфонов на Android или из App Store для смартфонов на iOS.
- После установки войдите в приложение «Дом с Алисой» и авторизуйтесь в системе Яндекс. Для этого нажмите кнопку «Войти» и введите данные вашей учетной записи Яндекс. Если у вас нет аккаунта, пройдите процедуру регистрации, для этого нажмите кнопку «Добавить аккаунт». После регистрации войдите в аккаунт Яндекс в приложении.
- На главном экране приложения нажмите «плюс» в правом верхнем углу. Выберите «Устройство умного дома». Появится список вендоров, поддерживаемых платформой умного дома Яндекса. В поисковой строке введите «Eltex». Появится вариант «Eltex Home». Выберите его.
- Отобразится экран с инструкцией по добавлению устройств Eltex Home. Внизу будет кнопка «Привязать к Яндексу». Нажмите на нее. Появится окно для входа в учетную запись платформы Eltex Home.
- Введите логин и пароль от учетной записи Eltex Home. После входа устройства, добавленные в приложения Eltex Home, синхронизируются с платформой Яндекс и будут доступны для управления и мониторинга в приложении «Дом с Алисой». Управление голосом доступно через любое устройство, поддерживающее голосовой помощник Алиса.
Салют!
Алгоритм добавления актуален для версии приложения 23.03.2.12398. Для последующих версий алгоритм может отличаться.
Описан алгоритм для первого опыта использования приложения «Салют!», когда у вас нет учетной записи Сбер ID и не добавлены смарт-устройства. Если вы уже пользуетесь данным приложением, для добавления смарт-устройств Eltex смотрите пп. 4–8.
- Скачайте приложение «Салют» для устройств на Android из Google Play или по ссылке https://sberdevices.ru/app/. Для устройств на iOS приложение временно отсутствует в App Store.
- Установите приложение.
- Откройте его и войдите в аккаунт СберID. Если вы не зарегистрированы на платформе Сбера, пройдите процедуру регистрации.
- На главном экране приложения перейдите на экран «Умный дом», нажав на иконку в правом верхнем углу или свайпнув влево.
- Нажмите кнопку «Плюс» в верхней части экрана «Умный дом».
- Появится меню «Добавить». Выберите «Устройства других производителей».
- В списке производителей выберите Eltex Home. Появится меню «Как настроить». Ниже нажмите на кнопку «Привязать аккаунт». Приложение Eltex Home должно быть установлено и произведен вход на платформу Eltex.
- Появится форма для входа на платформу Eltex Home. Введите данные учетной записи Eltex и нажмите кнопку «Войти». После этого начнется связывание платформы Eltex Home с платформой умного дома Сбера.
Теперь можно управлять смарт-устройствами Eltex через приложение «Салют!», а также голосом с помощью устройств, поддерживающих семейство виртуальных ассистентов Салют.
Маруся
Алгоритм добавления актуален для версии приложения 1.76.0. Для последующих версий алгоритм может отличаться.
Описан алгоритм для первого опыта использования приложения «Маруся», когда у вас нет учетной записи VK и не добавлены смарт-устройства. Если вы уже пользуетесь данным приложением, для добавления смарт-устройств Eltex используйте пп. 3–7 данного алгоритма.
- Скачайте приложение Маруся из Google Play для устройств на Android или из App Store для устройств на iOS.
- Войдите в учетную запись через VK ID. Если вы не зарегистрированы, пройдите процедуру регистрации на портале VK.
- На главном экране нажмите кнопку выпадающего меню в правом верхнем углу.
- Перейдите во вкладку «Умный дом». Появится экран с кнопкой «Добавить устройство». Нажмите на нее.
- В выпадающем меню «Добавить провайдера» выберите Eltex Home.
- Введите логин/пароль учетной записи Eltex и нажмите «Войти».
- Начнется связывание аккаунта Eltex Home с Марусей.
После этого устройства Eltex будут доступны в приложении «Маруся». Управлять голосом можно также через устройства, поддерживающие голосовой помощник Маруся.
Голосовые функции
Платформы умного дома от Яндекса («Дом с Алисой»), Сбера («Салют!») и VK («Маруся») могут взаимодействовать с датчиками и смарт-устройствами от Eltex с помощью голосовых помощников и виртуальных ассистентов. У Яндекса это Алиса, у Сбера – семейство виртуальных ассистентов Салют, у VK – голосовой помощник Маруся. Они доступны через нативные приложения платформ, а также устройства, поддерживающие голосовые помощники.
В зависимости от специфики смарт-устройств, некоторыми из них можно полноценно управлять с помощью голоса (например, умной розеткой и реле) или мониторить их активность (датчики Z-Wave). Также датчики и смарт-устройства могут использоваться в сценариях совместно с другими устройствами умного дома.
Переименование розетки для использования с голосовыми помощниками
Если вы будете использовать умную розетку с голосовым помощником Алиса, Маруся или семейством виртуальных ассистентов Салют, необходимо в приложении Eltex Home дать понятное имя, прежде чем платформы умного дома будут связаны.
В приложении Eltex Home:
- Перейдите во «Все устройства» и войдите в карточку умной розетки нажатием на нее.
- В правом верхнем углу нажмите на иконку шестеренки. Появится два поля – «Имя устройства» и «Серийный номер».
- Введите новое название, например «Розетка в спальне». Требования к названию – кириллица, без пунктуации и спецсимволов.
Материалы
Руководство пользователя
Инструкция
Сертификаты
Видеоинструкции
Техподдержка
Для консультации по вопросам эксплуатации, настройки оборудования, а также ненадлежащего качества товара вы можете обратиться в техническую поддержку Eltex:
- по электронной почте: help@eltex-doma.ru
- через форму на сайте
- через приложение Eltex Home: в настройках аккаунта перейдите в «Центр поддержки» и опишите проблему в форме обращения и нажмите «Отправить».
Гарантия и ремонт
Изготовитель:
ООО «Предприятие «ЭЛТЕКС».
Адрес изготовителя:
Россия, 630020, Новосибирск, ул. Окружная, 29В
Официальный сайт:
eltex-doma.ru
Гарантия: 1 год с момента покупки.
Срок службы: 5 лет. Изготовитель гарантирует отсутствие производственных дефектов и дефектов материалов при соблюдении потребителем условий эксплуатации, установленных в настоящей инструкции.
По вопросам ремонта обратитесь в техническую поддержку Eltex.
