Датчик температуры и влажности SZ-AIR-HT01
Об устройстве

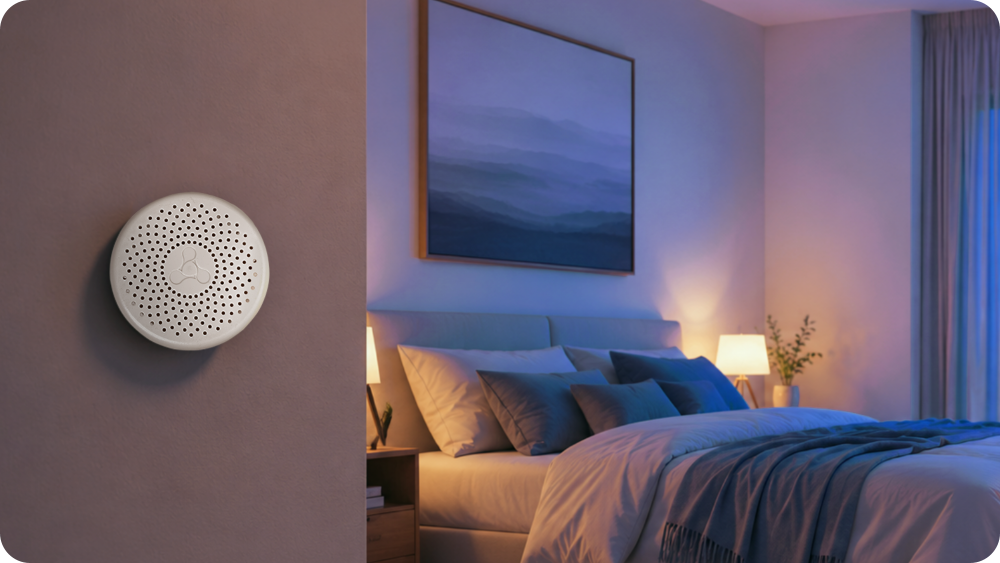

SZ-AIR-HT01 – датчик для определения климатических показателей – температуры и влажности – в вашем доме. Он работает от батарейки, и его можно установить в любое выбранное место без проводов. Есть альтернативный способ питания по microUSB.
SZ-AIR является частью умного дома Eltex и поддерживает технологию Z-Wave. Для его работы необходим хаб от Eltex, например хаб-роутер Eltex RG-1440G-WZ.
Технические характеристики
Питание: | Li-Ion CR123А 3 В, 5 В DC от microUSB |
Частота сигнала: | 869 МГц |
Максимальная дальность связи: | до 100 м (прямая видимость) |
Диапазон измерения относительной влажности в помещении: | от 0 до 95 % |
Диапазон измерения температуры в помещении: | от +5 до +45 °С |
Степень защиты: | IP20 |
Габариты (Д × В): | 70 × 31 мм |
Масса, включая батарею: | 60,5 г |
Рабочая влажность при температуре +40 °C: | не более 93 % без конденсации |
Максимальная мощность радиосигнала: | +14 дБм |
Комплект поставки: | Датчик температуры и влажности SZ-AIR-HT01, батарея питания (установлена в корпус), инструкция по эксплуатации |
Схема устройства
- индикатор
- сервисная кнопка
- точки фиксации
- разъем питания от USB
Условия эксплуатации
- Датчик предназначен только для использования в помещениях.
- Не подвергайте датчик воздействию пыли, дыма, воды и других жидкостей. Не допускайте механических повреждений устройства.
- Не устанавливайте датчик вблизи объектов, являющихся мощными источниками тепла или имеющих свойство быстро менять свою температуру (камины, печи, кондиционеры, радиаторы отопления и т. д.), а также в местах с сильными потоками воздуха или возможностью попадания прямых солнечных лучей.
- Не трогайте компоненты платы датчика.
- Обслуживание и ремонт датчика должны производиться только квалифицированным персоналом.
- В конце срока службы не выбрасывайте датчик с обычным бытовым мусором. Передайте его в пункт утилизации электроники.
Монтаж устройства
Датчик можно установить на столе, закрепить на стену или потолок. Для этого используйте точки фиксации на задней панели устройства (обозначены цифрой 3 на схеме устройства ).
Подготовка к добавлению
Чтобы убедиться, что датчик готов к работе, выполните следующее:
- Снимите верхнюю крышку корпуса датчика. Для этого поверните ее против часовой стрелки до упора.
- Удалите пластиковый изолятор, установленный между батареей питания и держателем. Индикатор на плате должен мигнуть один раз.
- Выполните сброс датчика к заводским настройкам . Если индикатор не мигает, повторите процедуру сброса. Если мигание отсутствует, замените батарею на новую и повторите попытку.
- Установите изолятор обратно.
Если питание будет через microUSB, подключите датчик с помощью провода к любому источнику питания 5 В.
Сброс датчика к заводским настройкам
Иногда может потребоваться сбросить датчик температуры и влажности к значениям по умолчанию, например при проблемах с подключением.
Для этого быстро нажмите сервисную кнопку на плате датчика 6 раз. При успешном сбросе световой индикатор загорится на 3 секунды. Датчик будет исключен из системы умного дома и сбросит все настройки до значений по умолчанию.
Добавление датчика в приложение Eltex Home
Установка приложения, регистрация, вход
- Скачайте и установите приложение Eltex Home. Оно доступно в магазинах Google Play для Android и AppStore для iOS.
- Откройте приложение. Внизу на начальном экране находится меню выбора сервера. Он настроен и выбран по умолчанию, не меняйте его, если не знаете, для чего это нужно.
- Нажмите кнопку «Начать». Появится экран входа в приложение. Войдите в аккаунт, если вы уже зарегистрированы на платформе Eltex Home, или нажмите кнопку «Зарегистрироваться» внизу экрана.
После входа в учетную запись приложение автоматически создаст дом, к которому будут привязаны смарт-устройства. При необходимости его можно изменить. Для этого на главном экране нажмите на «Мой дом» в верхнем левом углу. Откроется выпадающее меню, в котором можно добавить новые дома или отредактировать дом по умолчанию. Для редактирования нажмите на иконку карандаша рядом с названием дома.
Добавление хаба умного дома
Если вы еще не добавляли хаб на платформу, на главном экране приложения Eltex Home нажмите «Добавить хаб» или перейдите в «Еще» – «Хабы» и нажмите «+» в верхнем правом углу.
Добавить хаб можно двумя способами :
- При автоматическом способе наведите камеру смартфона на штрихкод рядом с полем WAN MAC на нижней панели RG-1440G-WZ. После этого он автоматически добавится в систему.
- При ручном способе на появившемся экране нажмите кнопку «Добавить вручную» внизу экрана. После этого введите MAC-адрес устройства и нажмите «ОК». Его можно посмотреть на наклейке на нижней панели RG-1440G-WZ в поле WAN MAC.
При успешном добавлении хаба появится всплывающее уведомление с сообщением об этом. Также статус устройства можно узнать во вкладке «Хабы».
Добавление датчика с помощью QR-кода
Датчики температуры и влажности SZ-AIR поддерживает функцию SmartStart, благодаря которой можно быстро добавить его в систему.
- Если в приложении еще не добавлено ни одного устройства, но добавлен хаб, на главном экране приложения Eltex Home нажмите кнопку «Добавить устройство».
Если в приложении уже есть смарт-устройства и добавлен хаб, на главном экране нажмите «+» в верхнем правом углу и выберите «Добавить устройство».
Перед добавлением датчика роутер с хабом умного дома RG-1440G-WZ уже должен быть добавлен на платформу , подключен к интернету через WAN-порт, а в его веб-интерфейсе активирована функция «Умный дом». - Откроется окно с выбором типа добавляемого устройства – Wi-Fi или Z-Wave. Нажмите Z-Wave и кнопку «Далее». Выберите активный хаб и нажмите «Далее».
- На экране добавления датчика нажмите кнопку «Сканировать». Откроется камера с рамкой для сканирования. Наведите ее на QR-код, расположенный на задней панели датчика. Платформа создаст виртуальное устройство.
- Извлеките изолятор. Начнется инициализация датчика, по завершении которой он появится на главном экране в группе «Все устройства» и в сервисе «Мониторинг», где вы сможете просматривать статистику изменения показателей и события, связанные с его работой.
Добавление датчика вручную
- Если в приложении еще не добавлено ни одного устройства, на главном экране нажмите кнопку «Добавить устройство».
Если в приложении уже есть смарт-устройства, нажмите на «+» в верхнем правом углу главного экрана и выберите «Добавить устройство».
- Откроется окно с выбором типа добавляемого устройства – Wi-Fi или Z-Wave. Нажмите Z-Wave и кнопку «Далее». Выберите активный хаб и нажмите «Далее».
- Откроется экран с выбором способа добавления. Нажмите «Добавить вручную».
- Следуйте инструкциям на экране. Извлеките изолятор, нажмите «Далее».
- Следуйте инструкциям на экране. Переведите датчик в режим добавления: быстро нажмите сервисную кнопку три раза. Индикатор должен часто замигать.
- Дождитесь, пока в приложении не появится окно с предложением ввести код DSK. Он находится на наклейке на датчике рядом с QR-кодом. После ввода нажмите «ОК».
- Дождитесь появления сообщения об успешном добавлении и нажмите «Готово».
Датчик появится на главном экране приложения Eltex Home в группе «Все устройства» и сервисе «Мониторинг», где вы сможете управлять датчиком и просматривать события, связанные с его работой.
Добавление на сторонние платформы умного дома
Датчик температуры и влажности SZ-AIR поддерживает работу на платформах умного дома Яндекса, Сбера и VK через приложения «Дом с Алисой», «Салют!» и «Маруся» соответственно.
Дом с Алисой
Ниже дан алгоритм для первого опыта использования приложения «Дом с Алисой». Если вы уже пользуетесь данным приложением, для добавления смарт-устройств Eltex смотрите пп. 3–5.
- Cкачайте приложение «Дом с Алисой» из Google Play для смартфонов на Android или из AppStore для смартфонов на iOS.
- Войдите в приложение и авторизуйтесь. Для этого нажмите кнопку «Войти» и введите данные вашей учётной записи Яндекса. Если у вас нет аккаунта, пройдите процедуру регистрации: нажмите кнопку «Добавить аккаунт» и заполните поля.
- После успешного входа на главном экране приложения нажмите на плитку «Устройства». Появится список вендоров, поддерживаемых платформой умного дома Яндекса. В поисковой строке введите «Eltex». Появится вариант «Eltex Home». Выберите его.
- Отобразится экран с инструкцией по добавлению устройств Eltex. Внизу будет кнопка «Привязать к Яндексу». Нажмите на нее. Появится окно для входа в учетную запись платформы Eltex.
- Введите логин и пароль от учетной записи Eltex. После входа устройства, добавленные в приложения Eltex Home, синхронизируются с платформой Яндекса и будут доступны в приложении «Дом с Алисой».
Салют!
Описан алгоритм для первого опыта использования приложения «Салют!». Если вы уже пользуетесь данным приложением, для добавления смарт-устройств Eltex смотрите пп. 4–8.
- Скачайте приложение «Салют!» для устройств на Android из Google Play или по ссылке https://sberdevices.ru/app/ и установите. Для устройств на iOS приложение временно отсутствует в App Store.
- Откройте приложение и войдите в аккаунт СберID. Если у вас его нет, пройдите процедуру регистрации.
- На главном экране приложения перейдите на экран «Умный дом», нажав на иконку в правом верхнем углу, или сделайте свайп влево.
- Нажмите кнопку «Плюс» в верхней части экрана «Умный дом».
- Появится меню «Добавить». Выберите «Устройства других производителей».
- В списке найдите Eltex Home и выберите его. Появится меню «Как настроить». Нажмите кнопку «Привязать аккаунт». К этому моменту вы должны быть зарегистрированы на платформе умного дома Eltex и на нее добавлены смарт-устройства и хаб.
- Появится форма для входа на платформу Eltex Home. Введите данные учетной записи Eltex и нажмите кнопку «Войти». После этого начнется связывание платформ Eltex Home и Сбера.
- После успешного связывания датчики и устройства Eltex, добавленные в приложении Eltex Home, будут доступны в приложении «Салют!».
Маруся
Описан алгоритм для первого опыта использования приложения «Маруся». Если вы уже пользуетесь данным приложением, для добавления смарт-устройств Eltex см. пп. 3–7 данного алгоритма.
- Скачайте приложение «Маруся» из Google Play для устройств на Android или из AppStore для устройств на iOS.
- Войдите в учетную запись через VK ID. Если вы не зарегистрированы, пройдите процедуру регистрации на портале VK.
- На главном экране нажмите кнопку выпадающего меню в правом верхнем углу.
- Перейдите на вкладку «Умный дом». Появится экран с кнопкой «Добавить устройство». Нажмите на нее.
- В выпадающем меню «Добавить провайдера» выберите Eltex Home.
- Введите логин/пароль учетной записи Eltex и войдите на платформу.
- Начнется связывание аккаунта Eltex Home с «Марусей». После чего устройства Eltex будут доступны в приложении и на устройствах, поддерживающих голосовой помощник Маруся.
Голосовые функции
Платформы умного дома от Яндекса («Дом с Алисой»), Сбера («Салют!») и VK («Маруся») поддерживают взаимодействие с датчиками и устройствами от Eltex с помощью голосовых помощников. У Яндекса это Алиса, у Сбера – семейство виртуальных ассистентов «Салют!», у VK – голосовой помощник «Маруся». Они доступны через нативные приложения платформ, а также устройства, поддерживающие голосовые помощники.
В зависимости от специфики смарт-устройств, некоторыми из них можно полноценно управлять с помощью голоса (например, Wi-Fi смарт-устройствами – умной розеткой и реле) или мониторить их активность (датчики Z-Wave). Также датчики и устройства могут использоваться в сценариях совместно с другими устройствами умного дома.
Переименование датчиков для использования с голосовыми помощниками
Если вы будете использовать датчик с голосовым помощником, необходимо в приложении Eltex Home дать понятное для него имя, прежде чем будут связаны платформы умного дома.
В приложении Eltex Home:
- Перейдите во «Все устройства» и войдите в карточку датчика температуры и влажности.
- В правом верхнем углу нажмите на иконку шестеренки. Появится два поля – «Имя устройства» и «Серийный номер».
- Введите новое название, например «Датчик температуры и влажности» или любое другое, удобное пользователю для взаимодействия с голосовым помощником. Требования к названию – кириллица, без пунктуации и спецсимволов.
Материалы
Руководство пользователя
Инструкция
Сертификаты
Видеоинструкции
Техподдержка
Для консультации по вопросам эксплуатации, настройки оборудования, а также ненадлежащего качества товара вы можете обратиться в техническую поддержку Eltex:
- по электронной почте:
help@eltex-doma.ru - через форму на сайте
- через приложение Eltex Home: в настройках аккаунта перейдите в «Центр поддержки» и опишите проблему в форме обращения и нажмите «Отправить».
Гарантия и ремонт
Изготовитель:
ООО «Предприятие «ЭЛТЕКС».
Адрес изготовителя:
Россия, 630020, Новосибирск, ул. Окружная, 29В
Официальный сайт:
Гарантия: 1 год с момента покупки.
Срок службы: 5 лет. Изготовитель гарантирует отсутствие производственных дефектов и дефектов материалов при соблюдении потребителем условий эксплуатации, установленных в настоящей инструкции.
По вопросам ремонта обратитесь в техническую поддержку Eltex.
