Датчик движения SZ-PIR

Обновлено 25.10.2024

Об устройстве

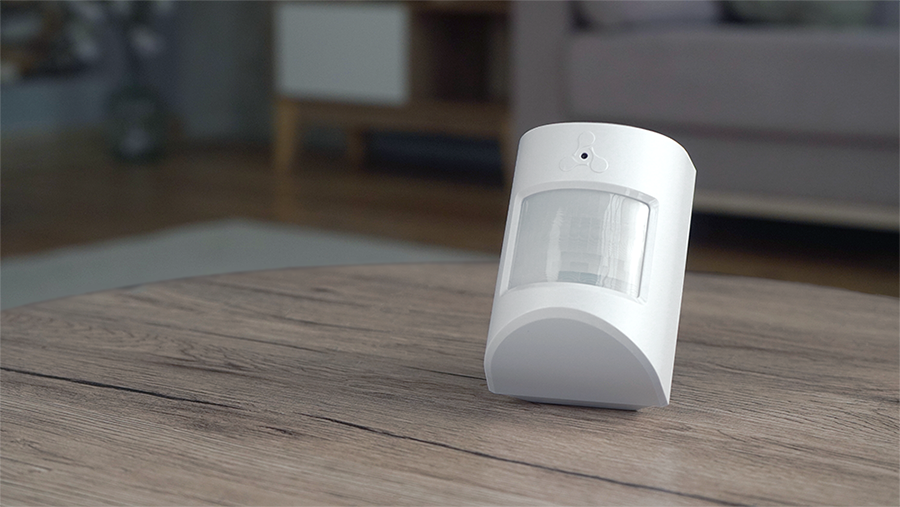

SZ-PIR – объемный инфракрасный датчик движения. Он работает от батарейки, и его можно установить в выбранное место без проводов.

Датчик движения – важный компонент системы безопасности умного дома. Его можно использовать в различных сценариях совместно с другими устройствами, например автоматизировать активацию камер безопасности или освещения при его срабатывании.

SZ-PIR имеет встроенный датчик освещенности, благодаря которому можно автоматизировать освещение в зависимости от времени суток – например, если на улице темно, свет в комнате автоматически включится.

В датчике движения используется чувствительный ИК-сенсор и специальная линза Френеля. За счет этого SZ-PIR может зафиксировать движение на расстоянии до 10 метров, поэтому его можно использовать в больших комнатах и холлах.

SZ-PIR является частью умного дома Eltex и поддерживает технологию Z-Wave. Для его работы необходим хаб от Eltex, например хаб-роутер RG-1440G-WZ.

Технические характеристики

Питание: Li-Ion CR123А, 3 В
Частота сигнала: 869 МГц
Максимальная дальность связи: до 100 м (прямая видимость)
Дальность обнаружения объекта: до 10 м
Угол луча по горизонтали: 90°
Диапазон измерений датчика освещенности: от 10 до 2000 Лк
Степень защиты: IP20
Габариты (Ш × В × Г): 68 × 97 × 76 мм
Масса, включая батарею: 126 г
Диапазон рабочих температур: от +5 до +45 °C
Рабочая влажность при температуре +40 °C: не более 93 %
Максимальная мощность радиосигнала: +14 дБм

Комплект поставки

  • Датчик движения
  • Батарея питания (установлена в корпус)
  • Кронштейн
  • Комплект крепежа
  • Инструкция по эксплуатации

Схема устройства

Условия эксплуатации

  • Датчик предназначен только для использования в помещениях.
  • Не подвергайте устройство воздействию дыма, пыли, воды и других жидкостей.
  • Не допускайте механических повреждений устройства.
  • Не трогайте компоненты платы датчика.
  • Обслуживание и ремонт датчика должны производиться только квалифицированным персоналом.
  • В конце срока службы не выбрасывайте датчик с обычным бытовым мусором. Передайте его в пункт утилизации электроники.

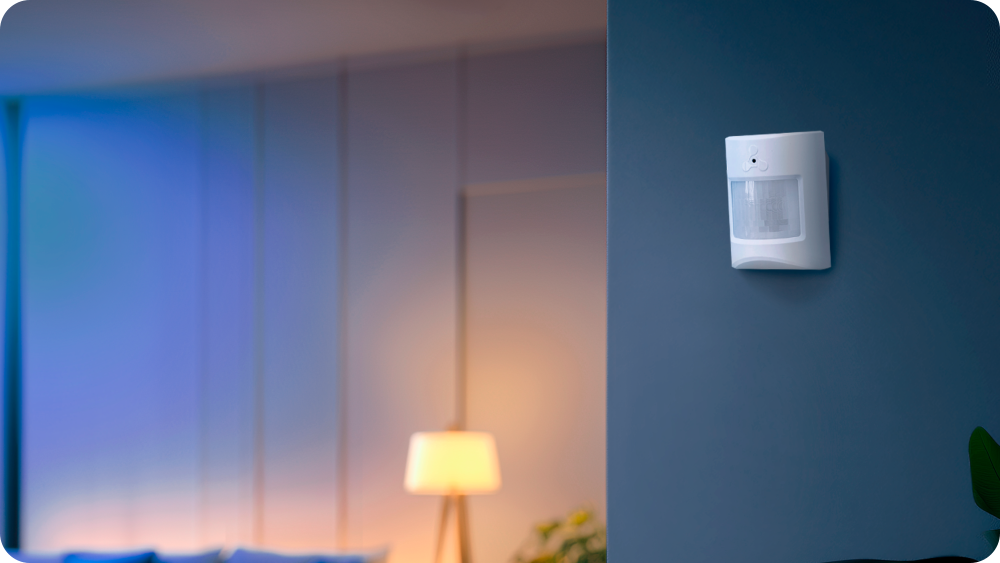

Монтаж устройства

Выбор места монтажа

  • Не устанавливайте датчик вблизи токоведущих кабелей, электрических ламп, электронных устройств и компьютерной техники. Это увеличит рабочую дальность и поможет избежать ложных срабатываний.
  • В зоне обнаружения датчика не должно быть препятствий (мебели, перегородок, растений и т.д.). Проход человека за ними может не зафиксироваться.
  • Не устанавливайте датчик вблизи объектов, являющихся мощными источниками тепла или имеющих свойство быстро менять свою температуру (камины, печи, кондиционеры, радиаторы отопления и т. д.), а также в местах с сильными потоками воздуха или возможностью попадания прямых солнечных лучей.
  • Стена, на которую монтируется датчик, не должна подвергаться сильным вибрациям.
  • Не устанавливайте датчик напротив дверей для исключения фиксации движения вне комнаты.
  • Устанавливайте датчик так, чтобы вероятные траектории проникновения нарушителя не совпадали с центральной осью зоны обнаружения.

  • Рекомендуемая высота установки — от 2 до 2,5 м.

При высоте установки 2 м дальность обнаружения будет около 8 м, угол обзора — около 90°.

Монтаж

  1. Закрепите кронштейн в желаемом месте установки:
    • Для монтажа на стену используйте точки фиксации, обозначенные цифрой 1 на рисунке ниже.
    • Для монтажа в угол используйте точки фиксации, обозначенные цифрой 2. Можно выбрать любые две точки в зависимости от положения кронштейна.

  2. Вставьте выступы кронштейна в пазы на задней панели датчика и аккуратно сдвиньте датчик вниз до щелчка.

Проверка батареи

Батарея уже установлена в датчик. Чтобы убедиться, что датчик готов к работе:

  1. Включите датчик. Для этого нажмите на сервисную кнопку на задней панели датчика и удерживайте ее в течение 5–7 секунд. Индикатор на передней панели должен мигнуть один раз.
  2. Если индикатор не мигает, повторите действия выше. Если мигания все равно нет, замените батарею и повторите попытку.

  3. Выполните сброс датчика к заводским настройкам.
  4. Выключите датчик. Для этого снова нажмите на сервисную кнопку и удерживайте ее в течение 5–7 секунд. Индикатор должен мигнуть два раза.

Замена батареи

  1. Раскрутите винты.

  2. Аккуратно переверните устройство задней панелью вниз и снимите верхнюю крышку корпуса.
  3. Удалите батарею и замените ее на новую.
  4. Установите крышку обратно и закрутите винты.
  5. Включите датчик: для этого нажмите на сервисную кнопку на задней панели датчика и удерживайте ее в течение 5–7 секунд до единичного мигания индикатора.

Сброс датчика к заводским настройкам

Иногда может потребоваться сбросить датчик движения к настройкам по умолчанию, например при проблемах с подключением.

Быстро нажмите сервисную кнопку на плате датчика 6 раз. При успешном сбросе световой индикатор загорится на 3 секунды. Датчик будет исключен из системы умного дома и сбросит настройки до значений по умолчанию.

Сразу после сброса датчик доступен для автоматического добавления с помощью QR-кода. Если необходимо подключить датчик в ручном режиме, его необходимо перевести в режим добавления. Подробнее об этом здесь.

Добавление в приложение Eltex Home

Установка приложения, регистрация, вход

  1. Скачайте и установите приложение Eltex Home. Оно доступно в магазинах Google Play для Android и в AppStore для iOS.
  2. Откройте приложение. Внизу на начальном экране находится меню выбора сервера. Он настроен и выбран по умолчанию, не меняйте его, если не знаете, для чего это нужно.
  3. Нажмите кнопку «Начать». Появится экран входа в приложение. Войдите в аккаунт, если вы уже зарегистрированы на платформе Eltex Home, или нажмите кнопку «Зарегистрироваться» внизу экрана.
При регистрации на платформе умного дома Eltex Home укажите адрес электронной почты и придумайте пароль. После этого на адрес, который вы указали, придет письмо. Перейдите по ссылке в нем для подтверждения регистрации. Вернитесь в приложение Eltex Home и войдите под своим логином и паролем.

После входа в учетную запись приложение автоматически создаст дом, к которому будут привязаны смарт-устройства. При необходимости его можно изменить. Для этого на главном экране нажмите на «Мой дом» в верхнем левом углу. Откроется выпадающее меню, в котором можно добавить новые дома или отредактировать дом по умолчанию. Для редактирования нажмите на иконку карандаша рядом с названием дома.

Добавление хаба умного дома

Перед добавлением роутера с хабом умного дома RG-1440G-WZ на платформу он должен быть подключен к интернету через WAN-порт, а в его веб-интерфейсе должна быть активирована функция «Умный дом».

Если вы еще не добавляли хаб, на главном экране Eltex Home нажмите «Добавить хаб» или перейдите в «Еще» – «Хабы» и нажмите «+» в верхнем правом углу.

Добавить хаб можно двумя способами:

  • При автоматическом способе наведите камеру смартфона на штрихкод на нижней панели RG-1440G-WZ рядом с полем WAN MAC. После этого он автоматически добавится в систему.
  • При ручном способе на появившемся экране нажмите кнопку «Добавить вручную» внизу экрана. После этого введите MAC-адрес устройства и нажмите «ОК». Его можно посмотреть на наклейке на нижней панели RG-1440G-WZ в поле WAN MAC.

При успешном добавлении хаба появится всплывающее уведомление с сообщением об этом. Также статус устройства можно узнать во вкладке «Хабы».

Добавление датчика с помощью QR-кода

Для успешного добавления датчика движения в систему умного дома необходимо разрешить приложению Eltex Home доступ к местоположению и камере.

Датчик движения SZ-PIR поддерживает функцию SmartStart, благодаря которой можно быстро добавить датчик в систему.

Перед добавлением датчика роутер с хабом умного дома RG-1440G-WZ уже должен быть добавлен на платформу, подключен к интернету через WAN-порт, а в его веб-интерфейсе активирована функция «Умный дом».
  1. Если в приложении еще не добавлено ни одного Z-Wave устройства, на главном экране приложения Eltex Home нажмите на кнопку «Добавить устройство».
  2. Если в приложении уже добавлены смарт-устройства, нажмите на «+» в верхнем правом углу на главном экране и выберите «Добавить устройство».

  3. Откроется окно с выбором устройства – Wi-Fi или Z-Wave. Нажмите Z-Wave и кнопку «Далее». Выберите активный хаб и нажмите «Далее».
  4. На экране добавления датчика нажмите кнопку «Сканировать». Откроется камера с рамкой для сканирования QR-кода. Наведите ее на QR-код, расположенный на задней панели датчика. Платформа создаст виртуальное устройство.
  5. Включите датчик. Для этого нажмите на сервисную кнопку на задней панели и удерживайте в течение 5–7 секунд до единичного мигания индикатора.
  6. Начнется инициализация датчика, по завершении которой он появится на главном экране в группе «Устройства» и в сервисе «Безопасность», где вы сможете управлять датчиком и просматривать события, связанные с его работой.

Добавление датчика вручную

Для успешного добавления датчика движения в систему умного дома необходимо разрешить приложению Eltex Home доступ к местоположению и камере.
  1. Если в приложении Eltex Home еще не добавлено ни одного устройства, на главном экране нажмите на кнопку «Добавить устройство».
  2. Если в приложении уже есть смарт-устройства, нажмите на «+» в верхнем правом углу главного экрана и выберите «Добавить устройство».

    Перед добавлением датчика роутер с хабом умного дома RG-1440G-WZ уже должен быть добавлен на платформу, подключен к интернету через WAN-порт, а в его веб-интерфейсе активирована функция «Умный дом».
  3. Откроется экран с выбором типа добавляемого устройства – Wi-Fi или Z-Wave. Нажмите Z-Wave и кнопку «Далее». Выберите активный хаб и нажмите «Далее».
  4. Откроется экран с выбором способа добавления. Нажмите «Добавить вручную».
  5. Следуйте инструкциям на экране. Перед добавлением включите датчик, зажав кнопку на задней панели в течение 5–7 секунд до единичного мигания индикатора. Нажмите «Далее».
  6. Следуйте инструкциям на экране. Переведите датчик в режим добавления, быстро нажав сервисную кнопку на корпусе 3 раза. Индикатор должен часто замигать. Дождитесь, пока не появится окно с предложением ввести код DSK. Он находится на наклейке рядом с QR-кодом. После ввода нажмите «ОК».
  7. Дождитесь появления сообщения об успешном добавлении и нажмите «Готово».

Датчик появится на главном экране приложения Eltex Home в группе «Устройства» и в сервисе «Безопасность», где вы сможете управлять датчиком и просматривать события, связанные с его работой.

Добавление датчика на сторонние платформы

Датчик движения SZ-PIR поддерживает работу на платформах умного дома Яндекса, Сбера и VK через приложения «Дом с Алисой», «Салют!» и «Маруся».

Перед связыванием учетной записи Eltex с платформами умного дома Яндекса, Сбера и VK необходимо, чтобы датчик движения был добавлен в приложение Eltex Home и отображался в списке устройств.

Дом с Алисой

Алгоритм добавления актуален для версии приложения 21.113. Для последующих версий алгоритм может отличаться.

Ниже дан алгоритм для первого опыта использования приложения «Дом с Алисой». Если вы уже пользуетесь данным приложением, для добавления смарт-устройств Eltex смотрите пп. 3–5.

  1. Cкачайте приложение «Дом с Алисой» из Google Store для устройств на Android или из AppStore для устройств на iOS.
  2. Войдите в приложение и авторизуйтесь. Для этого нажмите кнопку «Войти» и введите данные вашей учетной записи Яндекса. Если у вас нет аккаунта, пройдите процедуру регистрации: нажмите кнопку «Добавить аккаунт» и заполните поля.
  3. После успешного входа на главном экране приложения нажмите на плитку «Устройства». Появится список вендоров, поддерживаемых платформой умного дома Яндекса. В поисковой строке введите «Eltex». Появится вариант «Eltex Home». Выберите его.
  4. Отобразится экран с инструкцией по добавлению устройств Eltex. Внизу будет кнопка «Привязать к Яндексу». Нажмите на нее. Появится окно для входа в учетную запись платформы Eltex.
  5. Введите логин и пароль от учетной записи Eltex. После входа устройства, добавленные в приложения Eltex Home, синхронизируются с платформой Яндекса и будут доступны в приложении «Дом с Алисой».

Салют!

Алгоритм добавления актуален для версии приложения 23.03.2.12398. Для последующих версий алгоритм может отличаться.

Описан алгоритм для первого опыта использования приложения «Салют!». Если вы уже пользуетесь данным приложением, для добавления смарт-устройств Eltex смотрите пп. 4–8.

  1. Скачайте приложение «Салют!» из Google Play для устройств на Android и установите. Для устройств на iOS приложение временно отсутствует в App Store.
  2. Откройте приложение и войдите в аккаунт СберID. Если у вас его нет, пройдите процедуру регистрации.
  3. На главном экране приложения перейдите на экран «Умный дом», нажав на иконку в правом верхнем углу, или сделайте свайп влево.
  4. Нажмите кнопку «Плюс» в верхней части экрана «Умный дом».
  5. Появится меню «Добавить». Выберите пункт «Устройства других производителей».
  6. В списке найдите Eltex Home и выберите его. Появится меню «Как настроить» с инструкцией. Нажмите на кнопку «Привязать аккаунт». К этому моменту вы уже должны быть зарегистрированы на платформе умного дома Eltex.
  7. Появится форма для входа на платформу Eltex Home. Введите данные учетной записи Eltex и нажмите кнопку «Войти». После этого начнется связывание платформы Eltex с платформой умного дома Сбера.
  8. После успешного связывания датчики и устройства Eltex, добавленные в приложении Eltex Home, будут доступны в приложении «Салют!».

Маруся

Алгоритм добавления актуален для версии приложения 1.77.0. Для последующих версий алгоритм может отличаться.

Описан алгоритм для первого опыта использования приложения «Маруся». Если вы уже пользуетесь данным приложением, для добавления смарт-устройств Eltex используйте пп. 3–7 данного алгоритма.

  1. Скачайте приложение «Маруся» из Google Play для устройств на Android или из AppStore для устройств на iOS.
  2. Войдите в учетную запись через VK ID. Если вы не зарегистрированы, пройдите процедуру регистрации на портале VK.
  3. На главном экране нажмите кнопку выпадающего меню в правом верхнем углу.
  4. Перейдите на вкладку «Умный дом». Появится экран с кнопкой «Добавить устройство». Нажмите на нее.
  5. В выпадающем меню «Добавить провайдера» выберите Eltex Home.
  6. Введите логин/пароль учетной записи Eltex Home и войдите на платформу.
  7. Начнется связывание аккаунта Eltex Home с Марусей. После чего устройства Eltex будут доступны в приложении и на устройствах, поддерживающих голосовой помощник Маруся.

Голосовые функции

Платформы умного дома от Яндекса («Дом с Алисой»), Сбера («Салют!») и VK («Маруся») поддерживают взаимодействие с датчиками и устройствами от Eltex с помощью голосовых помощников. У Яндекса это Алиса, у Сбера – семейство виртуальных ассистентов «Салют!», у VK – голосовой помощник «Маруся». Они доступны через нативные приложения платформ, а также устройства, поддерживающие голосовые помощники.

В зависимости от специфики смарт-устройств, некоторыми из них можно полноценно управлять с помощью голоса (например, смарт-устройствами Wi-Fi – умной розеткой и реле) или мониторить их активность (датчики Z-Wave). Также датчики и устройства могут использоваться в сценариях совместно с другими устройствами умного дома.

Переименование датчиков для использования с голосовыми помощниками

Если вы будете использовать датчик с голосовым помощником, необходимо в приложении Eltex Home дать понятное для помощника имя, прежде чем будут связаны платформы умного дома.

В приложении Eltex Home:

  1. Перейдите во «Все устройства» и войдите в карточку устройства нажатием на отображаемый в приложении датчик.
  2. В правом верхнем углу нажмите на иконку шестеренки. Появится два поля – «Имя устройства» и «Серийный номер».
  3. Введите новое название, например «Датчик движения». Требования к названию – кириллица, без пунктуации и спецсимволов.

Материалы

Руководство пользователя

Инструкция

Сертификаты

Видеоинструкции



Техподдержка

Для консультации по вопросам эксплуатации, настройки оборудования, а также ненадлежащего качества товара вы можете обратиться в техническую поддержку Eltex:

  • по электронной почте: help@eltex-doma.ru
  • через форму на сайте
  • через приложение Eltex Home: в настройках аккаунта перейдите в «Центр поддержки» и опишите проблему в форме обращения и нажмите «Отправить».

Гарантия и ремонт

Изготовитель:
ООО «Предприятие «ЭЛТЕКС».

Адрес изготовителя:
Россия, 630020, Новосибирск, ул. Окружная, 29В

Официальный сайт: eltex-doma.ru

Гарантия: 1 год с момента покупки.

Срок службы: 5 лет. Изготовитель гарантирует отсутствие производственных дефектов и дефектов материалов при соблюдении потребителем условий эксплуатации, установленных в настоящей инструкции.

По вопросам ремонта обратитесь в техническую поддержку Eltex.
