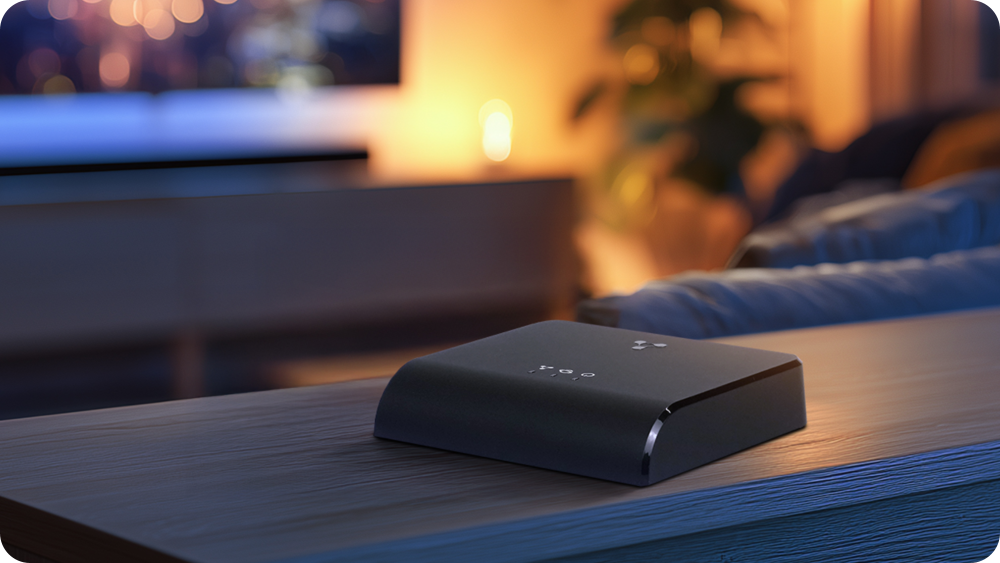

Хаб умного дома SH-131

Об устройстве

SH-131 – хаб умного дома, объединяющий умные устройства Wi-Fi, Zigbee, Matter over Wi-Fi и Matter over Thread производства Eltex и других брендов в единую сеть. Поддержка разных технологий делает хаб универсальным решением с широкими возможностями автоматизации быта.

Встроенный ИК-пульт позволяет управлять бытовой техникой с инфракрасным управлением, делая их частью умного дома. Содержит большую базу моделей кондиционеров и телевизоров для быстрого подключения. Если устройства нет в списке, функция обучения поможет добавить любое устройство с ИК-управлением.

Хаб – промежуточное звено между умными устройствами и пользовательским приложением. Для связи хаба с умным домом требуется подключение к интернету: его можно подключить проводным или беспроводным способом – через Ethernet-кабель или Wi-Fi. С помощью приложения Eltex Home для iOS и Android удобно управлять всеми устройствами и настраивать сценарии совместной работы.

О технологиях умного дома

Устройства Zigbee работают на частоте 2,4 ГГц, которая совпадает с частотой домашнего Wi-Fi, работающих микроволновок и других домашних устройств, что может вызывать проблемы с передачей сигнала в некоторых случаях. Одно из главных преимуществ Zigbee – большое количество доступных устройств на рынке. Многие производители выбирают эту технологию для устройств, что даёт пользователям широкий выбор продуктов для создания умного дома.

Matter – универсальный стандарт умного дома, разработанный для обеспечения совместимости устройств разных производителей.

Matter over Wi-Fi работает поверх обычной домашней Wi-Fi сети, не требуя дополнительных радиомодулей. Это делает интеграцию простой и понятной – умные устройства подключаются напрямую через роутер. Технология отлично подходит для устройств с постоянным питанием: умных розеток, реле и других, которым энергопотребление некритично.

Matter over Thread использует энергоэффективную mesh-сеть на базе технологии Thread, работающей на частоте 2,4 ГГц. В отличие от Wi-Fi, Thread создаёт самоорганизующуюся сеть, где каждое устройство с постоянным питанием от розетки может выступать ретранслятором сигнала, расширяя покрытие. Кроме того, за счёт низкого потребления энергии это оптимальное решение для батарейных устройств – датчиков, кнопок и др.

Оба варианта Matter обеспечивают локальное управление при отключении умного дома от интернета, высокий уровень безопасности и простую настройку через единый стандарт. Главное преимущество –истинная межбрендовая совместимость: устройства Matter гарантированно работают вместе независимо от производителя.

Все технологии, поддерживаемые SH-131, обеспечивают надёжную защиту данных и устройств умного дома. Zigbee поддерживает криптографическую защиту, уровень которой зависит от конкретной реализации производителя. Matter построен с учётом современных требований кибербезопасности: обязательное шифрование всех данных, аутентификация устройств и защита от взлома заложены в основу стандарта.

Умные устройства Eltex на основе представленных технологий вы можете посмотреть в каталоге.

Технические характеристики

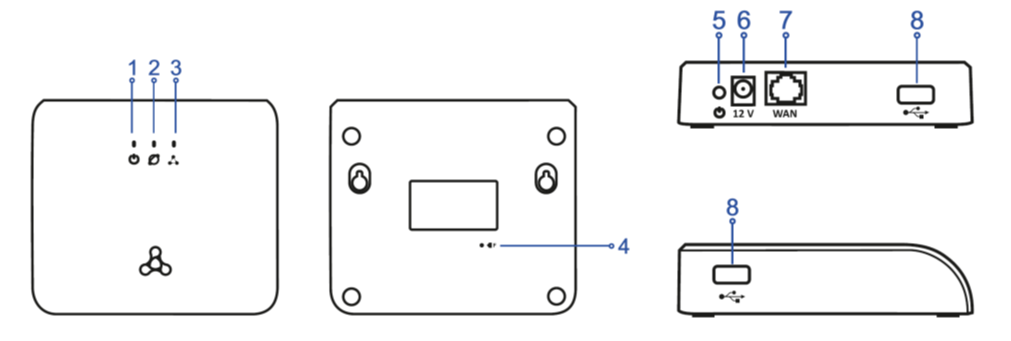

Схема устройства

1 – Индикатор питания

2 – Индикатор подключения к сети

3 – Индикатор системных ошибок

4 – Кнопка сброса к заводским настройкам

5 – Кнопка включения/отключения питания устройства

6 – Разъём для подключения адаптера питания

7 – Разъём WAN для подключения к сети

8 – Разъёмы USB для подключения внешних USB-устройства (USB Flash, жёсткий диск, модем)

Рекомендации по установке

При подключении к роутеру и датчикам учитывайте следующие правила:

• Расположите SH-131 в центре комнаты – так, чтобы он находился в зоне уверенного приёма Wi-Fi.
• Хаб может располагаться в горизонтальном и вертикальном положении, расстояние от пола до устройства должно быть около 1–2 метров, чтобы избежать помех.
• Минимизируйте число преград (стены, потолки, мебель и др.) между хабом, роутером и датчиками.
• Не устанавливайте SH-131 вблизи других электрических и радиоустройств, таких как ТВ или микроволновая печь, для минимизации помех.
• Не устанавливайте хаб в окружении металлических предметов, а также в нишах, так как это может помешать распространению сигнала.
• Перед установкой и включением устройства необходимо проверить его на наличие видимых механических повреждений. В случае наличия повреждений следует прекратить установку устройства.
• Если устройство находилось длительное время при низкой температуре, перед началом работы следует выдержать его в течение двух часов при комнатной температуре. После длительного пребывания устройства в условиях повышенной влажности перед включением выдержать в нормальных условиях не менее 12 часов.

Инструкции по технике безопасности

1. Не устанавливайте устройство рядом с источниками тепла.
2. Устройство должно располагаться в месте, защищённом от прямых солнечных лучей.
3. Не подвергайте устройство воздействию дыма, пыли, воды и других жидкостей. Не допускайте механических повреждений устройства.
4. Не вскрывайте корпус устройства. Внутри устройства нет элементов, предназначенных для обслуживания пользователем.
5. В конце срока службы не выбрасывайте устройство с обычным бытовым мусором.

Сброс устройства к заводским настройкам

Нажмите кнопку F на нижней панели устройства и удерживайте более 3 секунд до мигания всех индикаторов на передней панели. Начнется перезагрузка устройства. После загрузки будет гарантированно гореть индикатор 1 и мигать индикатор 2, если устройство не имеет подключённого LAN с доступом в интернет.

Подключение к сети питания

Подключите SH-131 к сети 220 В через адаптер питания из комплекта поставки. Дождитесь загрузки устройства – на это требуется около минуты. Когда устройство загрузится, индикаторы на передней панели будут непрерывно гореть зелёным.

Дальнейшее взаимодействие с хабом осуществляется c помощью с помощью мобильного приложения Eltex Home.

Подключение хаба к умному дому

Перед подключением необходимо скачать приложение Eltex Home и при необходимости пройти процедуру регистрации. Для работы хаб SH-131 должен взаимодействовать с облачной платформой умного дома через интернет. Предусмотрено два способа подключения хаба к интернету – с помощью Ethernet-кабеля либо по Wi-Fi.

Установка приложения, регистрация на платформе Eltex Home

1. Скачайте и установите приложение Eltex Home. Оно доступно в магазинах Google Play, Rustore и AppGallery для Android и AppStore для iOS.
2. Зайдите в установленное приложение. Внизу на начальном экране находится меню выбора сервера. Он настроен и выбран по умолчанию, не меняйте его, если не знаете, для чего это нужно.
3. Нажмите кнопку «Начать». Войти в аккаунт, если вы уже зарегистрированы на платформе Eltex Home, или нажмите кнопку «Зарегистрироваться» внизу экрана.
4. При регистрации на платформе умного дома Eltex Home укажите адрес электронной почты и придумайте пароль. После этого на адрес, который вы указали при регистрации, придёт письмо. Перейдите по ссылке в нем для подтверждения регистрации. После этого вернитесь в приложение Eltex Home и войдите под своим логином и паролем.

Добавление хаба в умный дом

Ниже представлен алгоритм добавления хаба SH-131 на платформу умного дома Eltex.

1. Войдите в свою учётную запись умного дома через приложение Eltex Home.
2. На главном экране приложения Eltex Home нажмите «Добавить хаб» или перейдите в «Еще» – «Хабы» и нажмите «+» в верхнем правом углу.
3. На следующем экране нажмите «Хаб», выберите вашу модель из списка и дом, к которому он будет привязан. Нажмите «Продолжить».

Смартфон с приложением Eltex Home должен быть подключён к той же сети, что и хаб.

Проводное подключение

По QR-коду

1. В приложении Eltex Home выберите проводной способ подключения хаба к интернету и нажмите «Продолжить».

2. Подключите хаб к сети питания. Ethernet-кабель, идущий от LAN-порта домашнего роутера, подсоедините к LAN-порту хаба.
3. В следующем окне добавьте хаб на платформу. Наведите рамку камеры на QR-код на нижней панели хаба, далее – следуйте инструкциям в приложении.
4. Начнется добавление на платформу умного дома. При успешном добавлении хаба появится всплывающее уведомление с сообщением об этом. Статус устройства можно посмотреть во вкладке «Хабы». Теперь хаб готов к работе и к нему можно подключать умные устройства.

Вручную

1. В приложении выберите проводное подключение хаба к интернету и нажмите «Продолжить».
2. Нажмите кнопку «Добавить вручную» внизу экрана.

3. Подключитесь к хабу, следуя инструкциям в приложении.
4. Примите запрос на подключение к хабу. Начнется добавление на платформу умного дома. При успешном добавлении хаба появится всплывающее уведомление с сообщением об этом. Статус устройства можно посмотреть во вкладке «Хабы». Теперь хаб готов к работе и к нему можно подключать умные устройства.

1. Выберите беспроводное подключение хаба к интернету и нажмите «Продолжить».
2. Добавьте хаб на платформу автоматически по QR-коду или вручную.

По QR-коду

1. В приложении выберите беспроводное подключение хаба к интернету и нажмите «Продолжить».
2. Наведите рамку камеры на QR-код на нижней панели хаба.

3. В следующем окне укажите вашу домашнюю Wi-Fi-сеть – её название (SSID) и пароль. Нажмите «Продолжить».
4. Примите запрос на подключение к хабу. Начнется добавление на платформу умного дома. При успешном добавлении хаба появится всплывающее уведомление с сообщением об этом. Статус устройства можно посмотреть во вкладке «Хабы». Теперь хаб готов к работе и к нему можно подключать умные устройства.

Вручную

1. В приложении выберите беспроводное подключение хаба к интернету и нажмите «Продолжить».
2. Нажмите кнопку «Добавить вручную» внизу экрана.

3. В следующем окне укажите вашу домашнюю Wi-Fi-сеть – её название (SSID) и пароль. Нажмите «Продолжить».
4. Подключитесь к хабу, следуя подсказке в приложении.
5. Примите запрос на подключение к хабу. Начнется добавление на платформу умного дома. При успешном добавлении хаба появится всплывающее уведомление с сообщением об этом. Статус устройства можно посмотреть во вкладке «Хабы». Теперь хаб готов к работе и к нему можно подключать умные устройства.

Wi-Fi-интерфейс хаба используется только для подключения к беспроводной сети домашнего роутера. Умные устройства, которые используют для подключения Wi-Fi (например, умные розетки и реле), необходимо подключать к беспроводной сети домашнего роутера.

Добавление умных устройств Wi-Fi

1. Если в приложении еще не добавлено ни одного устройства, на главном экране приложения Eltex Home нажмите на кнопку «Добавить устройство».

Если в приложении уже добавлены умные устройства, нажмите на «+» в верхнем правом углу на главном экране и выберите «Добавить устройство».

2. В открывшемся окне выберите тип Wi-Fi устройства и модель.
3. Выберите дом, в который оно будет добавлено, и нажмите «Продолжить».
4. Выберите хаб, на который будет добавлено устройство и нажмите продолжить
5. При запросе выдайте приложению разрешение на доступ к камере и геопозиции.
6. Добавьте устройство, для этого отсканируйте QR-код на его корпусе при автоматическом режиме добавления, далее выберите Wi-Fi сеть, к которой будет происходить подключение, и следуйте инструкциям в приложении. При ручном добавлении нажмите кнопку «Добавить вручную» и следуйте инструкции в приложении.

7. Включите режим сопряжения на умном устройстве. Как это сделать, смотрите в инструкции к нему. Начнется инициализация. Ожидайте её окончания, это может занять некоторое время.
8. Сделайте первичную настройку добавленного устройства: введите его название, добавьте его в существующую группу или создайте новую. Устройство также появится в группе «Все устройства», оно готово к эксплуатации. При необходимости его можно перенести в другую созданную группу.

Добавление умных устройств Zigbee

1. Если в приложении еще не добавлено ни одного Zigbee устройства, на главном экране приложения Eltex Home нажмите на кнопку «Добавить устройство».

Если в приложении уже добавлены умные устройства, нажмите на «+» в верхнем правом углу на главном экране и выберите «Добавить устройство».

2. Откроется окно с выбором типа устройства. Нажмите «Zigbee». Выберите дом, в который оно будет добавлено, и нажмите «Продолжить». Выберите активный хаб и нажмите «Продолжить».
3. Следуйте инструкциям на экране. Переведите умные устройство Zigbee стороннего бренда в режим добавления. Как это сделать, смотрите в инструкции к конкретному устройству. Нажмите «Продолжить».
4. Начнется инициализация устройства. Ожидайте её окончания, это может занять до пяти минут.
5. Датчик станет доступен, когда будет отображаться статус (например, для датчика протечки – «Протечка / Нет протечки») и устройство появится на главном экране в указанной группе, а также в группе «Все устройства». Вы сможете отслеживать состояние датчика на главном экране приложения или в группе, в которую добавлено устройство.

Добавление умных устройств Matter over Wi-Fi

1. Если в приложении еще не добавлено ни одного устройства, на главном экране приложения Eltex Home нажмите на кнопку «Добавить устройство».
   1. Если в приложении уже добавлены умные устройства, нажмите на «+» в верхнем правом углу на главном экране и выберите «Добавить устройство».
2. Откроется окно с выбором типа устройства. Нажмите «Matter» и выберите «Matter over Wi-Fi».
3. Выберите дом, в который оно будет добавлено, и нажмите «Продолжить».
4. Выберите активный хаб и нажмите «Продолжить».
5. Добавьте устройство, для этого отсканируйте QR-код на его корпусе при автоматическом режиме или введите 11-значный код, который прописан на корпусе устройства, при ручном добавлении. Нажмите «Продолжить».
6. Включите режим сопряжения на умном устройстве. Как это сделать, смотрите в инструкции к нему. Начнется инициализация. Ожидайте её окончания, это может занять некоторое время.
7. Сделайте первичную настройку добавленного устройства: введите его название, добавьте его в существующую группу или создайте новую. Устройство также появится в группе «Все устройства», оно готово к эксплуатации. При необходимости его можно перенести в другую созданную группу.

Добавление устройств Matter over Thread

1. Если в приложении еще не добавлено ни одного устройства, на главном экране приложения Eltex Home нажмите на кнопку «Добавить устройство».

Если в приложении уже добавлены умные устройства, нажмите на «+» в верхнем правом углу на главном экране и выберите «Добавить устройство».

2. Откроется окно с выбором типа устройства. Нажмите «Matter» и выберите «Matter over Thread».
3. Выберите дом, в который оно будет добавлено, и нажмите «Продолжить».
4. Выберите активный хаб и нажмите «Продолжить».
5. Добавьте устройство, для этого отсканируйте QR-код на его корпусе при автоматическом режиме или введите 11-значный код, который прописан на корпусе устройства, при ручном добавлении. Нажмите «Продолжить».
6. Включите режим сопряжения на умном устройстве. Как это сделать, смотрите в инструкции к нему. Начнется инициализация. Ожидайте её окончания, это может занять некоторое время.
7. Сделайте первичную настройку добавленного устройства: введите его название, добавьте его в существующую группу или создайте новую. Устройство также появится в группе «Все устройства», оно готово к эксплуатации. При необходимости его можно перенести в другую созданную группу.

Интеграция Eltex Home в сторонние умные дома

После добавления в Eltex Home устройства можно использовать в умных домах Яндекс, Сбер и VK вместе с голосовыми помощниками платформ. Для этого нужно интегрировать умный дом Eltex в умный дом других производителей.
