Датчик открытия SZ-MCT

Об устройстве

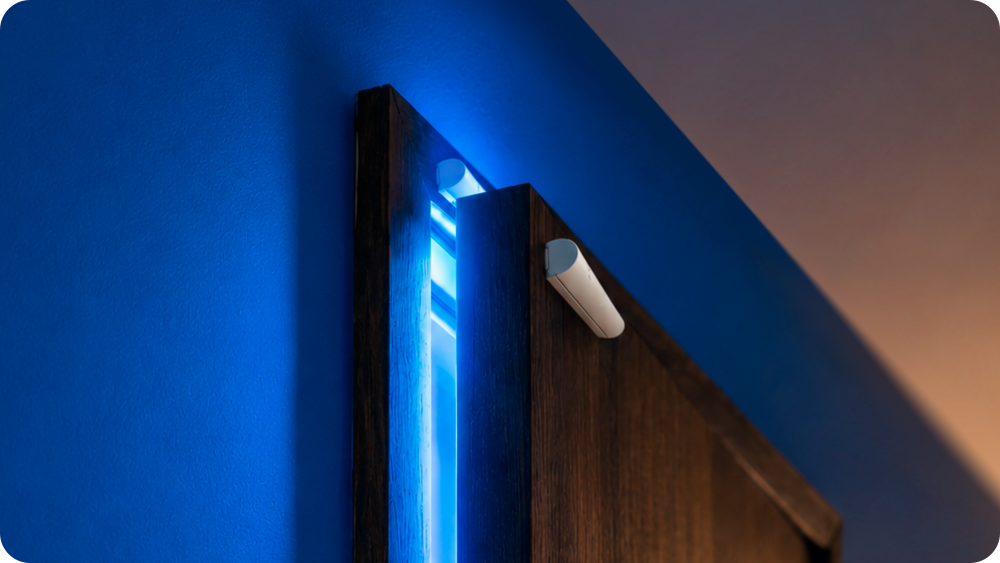

SZ-MCT – датчик, который обнаруживает открытие/закрытие дверей и окон в помещении. Датчик открытия – важный компонент системы безопасности умного дома. Его можно использовать в различных сценариях совместно с другими устройствами, например активировать камеры видеонаблюдения или включать освещение при его срабатывании.

Датчик работает от батарейки, имеет компактный размер, и его можно установить в выбранное место без проводов. Если необходимо использовать его в труднодоступном месте, в комплекте есть выносной внешний датчик на проводе длиной 1,8 метра.

SZ-MCT является частью умного дома Eltex и поддерживает технологию Z-Wave. Для его работы необходим хаб умного дома Eltex, например роутер с хабом RG-1440G-WZ.

Технические характеристики

Питание:	Li-Ion CR123А, 3 В
Частота сигнала:	869 МГц
Максимальная дальность связи:	до 100 м (прямая видимость)
Расстояние между извещателем и магнитом для формирования сигнала:	«Тревога»: малый магнит ≥ 25 мм, большой магнит ≥ 45 мм «Норма»: малый магнит ≤ 15 мм, большой магнит ≤ 35 мм
Максимальная длина шлейфа внешнего датчика:	2 м
Габариты (Ш × В × Г):	извещатель / большой магнит: 21 × 96 × 21 мм внешний датчик / малый магнит: 10 × 51 × 7 мм
Масса, включая батарею:	29,5 г
Масса магнита:	малый магнит – 2 г большой магнит – 31 г
Диапазон рабочих температур:	от +5 до +45 °C
Рабочая влажность при температуре +40 °C:	не более 93 %
Максимальная мощность радиосигнала:	+14 дБм

Комплект поставки

• Извещатель
• Большой магнит
• Внешний датчик и малый магнит
• Батарея питания (установлена в корпус)
• Двусторонний скотч
• Инструкция по эксплуатации

Схема устройства

Условия эксплуатации

• Датчик предназначен только для использования в помещениях.
• Не подвергайте устройство воздействию дыма, пыли, воды и других жидкостей.
• Не допускайте механических повреждений устройства.
• Не трогайте компоненты платы датчика.
• Обслуживание и ремонт датчика должны производиться только квалифицированным персоналом.
• В конце срока службы не выбрасывайте датчик с обычным бытовым мусором. Передайте его в пункт утилизации электроники.

Монтаж устройства

Выбор места

• Не устанавливайте датчик рядом с источниками тепла. Устройство должно располагаться в месте, защищенном от прямых солнечных лучей.
• Датчик должен быть установлен вдали от токоведущих кабелей, электрических ламп, электронных устройств и компьютерной техники. Это увеличит рабочую дальность и поможет избежать ложных срабатываний.

Монтаж

Датчик устанавливается на чистую и сухую поверхность. Для фиксации используйте двусторонний скотч.

1. Приклейте двусторонний скотч на извещатель.
2. Установите элемент в выбранном месте, например на раму окна или дверную коробку. Для более надежного крепления дополнительно используйте саморезы (не входят в комплект):
• снимите извещатель с ответной части;
• зафиксируйте ответную часть саморезами и наденьте извещатель обратно.
3. Прикрепите двусторонний скотч к большому магниту и установите его на подвижную часть двери или окна.

Монтаж устройства

Магнит крепится на подвижной части двери (окна) слева от извещателя на расстоянии, указанном в технических характеристиках. При необходимости датчик можно расположить вертикально.

Если выбранное место монтажа не позволяет установить извещатель стандартным способом или выполнено из экранирующих материалов (например, металла), используйте внешний датчик. Подключите шлейф внешнего датчика к разъему на задней панели извещателя. Переведите переключатель датчика из положения INT в положение EXT (см. схему устройства).

Монтаж устройства с использованием внешнего датчика

Подготовка к подключению

Перед добавлением датчика открытия на платформу Eltex Home сделайте следующее:

1. Удалите пластиковый изолятор, установленный между батареей и держателем. Индикатор на плате должен мигнуть один раз.
2. Выполните сброс датчика к заводским настройкам. Если индикатор не мигает, повторите процедуру сброса. Если это не помогает, замените батарею на новую и повторите попытку.
3. Установите изолятор обратно и закройте корпус извещателя.

Сброс к заводским настройкам

Иногда может потребоваться сбросить датчик открытия к значениям по умолчанию, например при проблемах с подключением.

Для этого cдвиньте ответную часть датчика вниз, после чего сделайте ею 6 быстрых циклов движения вверх-вниз. При успешном сбросе световой индикатор загорится на 3 секунды. Датчик будет исключен из системы умного дома и сбросит все настройки до значений по умолчанию.

Сразу после сброса датчик доступен для автоматического добавления с помощью QR-кода. Если необходимо подключить датчик в ручном режиме, его необходимо перевести в режим добавления. Подробнее об этом здесь.

Замена батареи

1. Отсоедините ответную часть от извещателя.
2. Доступным способом нажмите на держатель вверху задней части корпуса. Не отпуская его, отсоедините заднюю часть корпуса от передней.
3. Удалите севший источник питания CR123А и установите новый.
4. Защелкните заднюю часть извещателя.

Добавление датчика в приложение Eltex Home

Установка приложения, регистрация, вход

1. Скачайте и установите приложение Eltex Home. Оно доступно в магазинах Google Play для Android и AppStore для iOS.
2. Откройте приложение. Внизу на начальном экране находится меню выбора сервера. Он настроен и выбран по умолчанию, не меняйте его, если не знаете, для чего это нужно.
3. Нажмите кнопку «Начать». Войдите в аккаунт, если вы уже зарегистрированы на платформе Eltex Home, или нажмите кнопку «Зарегистрироваться» внизу экрана.

При регистрации на платформе умного дома укажите адрес электронной почты и придумайте пароль. После этого на адрес, который вы указали, придет письмо. Перейдите по ссылке в нем для подтверждения регистрации. После этого вернитесь в приложение Eltex Home и войдите под своим логином и паролем.

После входа в учетную запись приложение автоматически создаст дом, к которому будут привязаны смарт-устройства. При необходимости его можно изменить. Для этого на главном экране нажмите на «Мой дом» в верхнем левом углу. Откроется выпадающее меню, в котором можно добавить новые дома или отредактировать дом по умолчанию. Для редактирования нажмите на иконку карандаша рядом с названием дома.

Добавление хаба умного дома

Перед добавлением на платформу роутер с хабом умного дома RG-1440G-WZ должен быть подключен к интернету через WAN-порт, а в его веб-интерфейсе активирована функция «Умный дом».

Если вы еще не добавляли хаб, на главном экране Eltex Home нажмите «Добавить хаб» или перейдите в «Еще» – «Хабы» и нажмите «+» в верхнем правом углу.

Добавить хаб можно двумя способами:

• При автоматическом способе наведите камеру смартфона на штрихкод на нижней панели RG-1440G-WZ рядом с полем WAN MAC. После этого он автоматически добавится в систему.
• При ручном способе на появившемся экране нажмите кнопку «Добавить вручную» внизу экрана. После этого введите MAC-адрес устройства и нажмите «ОК». Его можно посмотреть на наклейке на нижней панели устройства в поле WAN MAC.

При успешном добавлении хаба появится всплывающее уведомление с сообщением об этом. Также статус устройства можно узнать во вкладке «Хабы».

Добавление датчика с помощью QR-кода

Для успешного добавления датчика в систему умного дома необходимо разрешить приложению Eltex Home доступ к местоположению и камере.

Датчики открытия SZ-MCT поддерживает функцию SmartStart, благодаря которой можно быстро добавить датчик в систему.

1. Если в приложении еще не добавлено ни одного устройства, на главном экране приложения Eltex Home нажмите на кнопку «Добавить устройство».

Если в приложении уже есть смарт-устройства, на главном экране нажмите «+» в верхнем правом углу и выберите «Добавить устройство».

Перед добавлением датчика роутер с хабом умного дома RG-1440G-WZ уже должен быть добавлен на платформу, подключен к интернету через WAN-порт, а в его веб-интерфейсе активирована функция «Умный дом».

2. Откроется экранс выбором типа добавляемого устройства – Wi-Fi или Z-Wave. Нажмите Z-Wave и кнопку «Далее». Выберите активный хаб и нажмите «Далее».
3. На экране добавления датчика нажмите кнопку «Сканировать». Откроется камера с рамкой для сканирования QR-кода. Наведите ее на QR-код, расположенный на задней панели датчика. Платформа создаст виртуальное устройство.
4. Извлеките изолятор. Начнется инициализация датчика, по завершении которой он появится на главном экране в группе «Устройства» и сервисе «Безопасность», где вы сможете управлять им и просматривать события, связанные с его работой.

Добавление датчика вручную

Для успешного добавления датчика в систему умного дома необходимо разрешить приложению Eltex Home доступ к местоположению и камере.

1. Если в приложении еще не добавлено ни одного устройства, на главном экране нажмите на кнопку «Добавить устройство».

Если в приложении уже есть смарт-устройства, нажмите на «+» в верхнем правом углу главного экрана и выберите «Добавить устройство».

Перед добавлением датчика роутер с хабом умного дома RG-1440G-WZ уже должен быть добавлен на платформу, подключен к интернету через WAN-порт, а в его веб-интерфейсе активирована функция «Умный дом».

2. Откроется экран с выбором типа добавляемого устройства – Wi-Fi или Z-Wave. Нажмите Z-Wave и кнопку «Далее». Выберите активный хаб и нажмите «Далее».
3. Откроется экран с выбором способа добавления. Нажмите «Добавить вручную».
4. Следуйте инструкциям на экране. Извлеките изолятор, нажмите «Далее».
5. Следуйте инструкциям на экране. Переведите датчик в режим добавления: cдвиньте ответную часть датчика вниз, после чего сделайте 3 быстрых цикла движений ответной частью вверх-вниз. Индикатор должен часто замигать.
6. Дождитесь, пока в приложении не появится окно с предложением ввести код DSK. Он находится на наклейке рядом с QR-кодом. После ввода нажмите «ОК».
7. Дождитесь появления сообщения об успешном добавлении и нажмите «Готово».

Датчик появится на главном экране приложения Eltex Home в группе «Устройства» и сервисе «Безопасность», где вы сможете управлять датчиком и просматривать события, связанные с его работой.

Добавление на сторонние платформы

Датчик открытия SZ-MCT поддерживает работу на платформах умного дома Яндекса, Сбера и VK через приложения «Дом с Алисой», «Салют!» и «Маруся».

Перед связыванием учетной записи Eltex с платформами умного дома Яндекса, Сбера и VK необходимо, чтобы датчик был добавлен в приложение Eltex Home и отображался в списке устройств.

Дом с Алисой

Алгоритм добавления актуален для версии приложения 21.113. Для последующих версий алгоритм может отличаться.

Ниже дан алгоритм для первого опыта использования приложения «Дом с Алисой». Если вы уже пользуетесь данным приложением, для добавления смарт-устройств Eltex смотрите пп. 3–5.

1. Cкачайте приложение «Дом с Алисой» из Google Store для устройств на Android или из AppStore для устройств на iOS.
2. Войдите в приложение «Дом с Алисой» и авторизуйтесь в системе Яндекса. Для этого нажмите кнопку «Войти» и введите данные вашей учётной записи Яндекс. Если у вас ее нет, пройдите процедуру регистрации в окне «Добавить аккаунт».
3. После успешного входа в аккаунт Яндекса на главном экране приложения нажмите на плитку «Устройства». Появится список вендоров, поддерживаемых платформой умного дома Яндекса. В поисковой строке введите «Eltex». Появится вариант «Eltex Home». Выберите его.
4. Отобразится экран с инструкцией по добавлению устройств Eltex Home. Внизу будет кнопка «Привязать к Яндексу». Нажмите на неё. Появится окно для входа в учётную запись платформы Eltex Home.
5. Введите логин и пароль от учетной записи Eltex Home. После входа устройства, добавленные в приложения Eltex Home, синхронизируются с платформой Яндекс и будут доступны для управления и мониторинга в приложении «Дом с Алисой».

Салют!

Алгоритм добавления актуален для версии приложения 23.03.2.12398. Для последующих версий алгоритм может отличаться.

Описан алгоритм для первого опыта использования приложения «Салют!». Если вы уже пользуетесь данным приложением, для добавления смарт-устройств Eltex смотрите пп. 4–8.

1. Скачайте приложение «Салют!» из Google Play для устройств на Android и установите. Для устройств на iOS приложение временно отсутствует в App Store.
2. Откройте приложение и войдите в аккаунт СберID. Если у вас его нет, пройдите процедуру регистрации.
3. На главном экране приложения перейдите на экран «Умный дом», нажав на иконку в правом верхнем углу, или сделайте свайп влево.
4. Нажмите кнопку «Плюс» в верхней части экрана «Умный дом».
5. Появится меню «Добавить». Выберите пункт «Устройства других производителей».
6. В списке найдите Eltex Home. Появится меню «Как настроить» с инструкцией. Ниже нажмите на кнопку «Привязать аккаунт». Вы уже должны быть зарегистрированы на платформе умного дома Eltex.
7. Появится форма для входа на платформу Eltex Home. Введите данные учетной записи Eltex и нажмите кнопку «Войти». После этого начнется связывание платформы Eltex Home с платформой умного дома Сбера.
8. После успешного связывания датчики и устройства Eltex, добавленные в приложении Eltex Home, будут доступны в приложении «Салют!».

Маруся

Алгоритм добавления актуален для версии приложения 1.76.0. Для последующих версий алгоритм может отличаться.

Описан алгоритм для первого опыта использования приложения «Маруся». Если вы уже пользуетесь данным приложением, для добавления смарт-устройств Eltex используйте пп. 3–7 данного алгоритма.

1. Скачайте приложение «Маруся» из Google Play для устройств на Android или из AppStore для устройств на iOS.
2. Войдите в учетную запись через VK ID. Если вы не зарегистрированы, пройдите процедуру регистрации на портале VK.
3. На главном экране нажмите кнопку выпадающего меню в правом верхнем углу.
4. Перейдите во вкладку «Умный дом». Появится экран с кнопкой «Добавить устройство». Нажмите на нее.
5. В выпадающем меню «Добавить провайдера» выберите Eltex Home.
6. Введите логин/пароль учетной записи Eltex и войдите в нее.
7. Начнется связывание аккаунта Eltex Home с Марусей. После чего устройства Eltex будут доступны в приложении и на устройствах, поддерживающих голосовой помощник Маруся.

Голосовые функции

Платформы умного дома от Яндекса («Дом с Алисой»), Сбера («Салют!») и VK («Маруся») поддерживают взаимодействие с датчиками и устройствами от Eltex с помощью голосовых помощников и виртуальных ассистентов. У Яндекса это Алиса, у Сбера – семейство виртуальных ассистентов Салют!, у VK – голосовой помощник Маруся. Они доступны через нативные приложения платформ, а также устройства, поддерживающие голосовые помощники.

В зависимости от специфики смарт-устройств некоторыми из них можно полноценно управлять с помощью голоса (например, Wi-Fi смарт-устройствами – умной розеткой и реле) или мониторить их активность (например, датчиков Z-Wave). Также смарт-устройства могут использоваться в сценариях совместно с другими устройствами умного дома.

Переименование датчиков для использования с голосовыми помощниками

Если вы будете использовать датчик с голосовым помощником, необходимо в приложении Eltex Home дать ему понятное для помощников имя, прежде чем будут связаны платформы умного дома.

В приложении Eltex Home:

1. Перейдите во «Все устройства» и войдите в карточку датчика нажатием на отображаемый в приложении датчик открытия.
2. В правом верхнем углу нажмите на иконку шестеренки. Появится два поля – «Имя устройства» и «Серийный номер».
3. Введите новое название, например «Датчик открытия». Требования к названию – кириллица, без пунктуации и спецсимволов.

Материалы

Руководство пользователя

• Руководство SZ-MCT.pdf

Инструкция

• Инструкция SZ-MCT.pdf

Сертификаты

• Declaration EAC SZ-GLB,SZ-MCT,SZ-PIR,SZ-WLK,SZ-SMK.pdf

Видеоинструкции

Техподдержка

Для консультации по вопросам эксплуатации, настройки оборудования, а также ненадлежащего качества товара вы можете обратиться в техническую поддержку Eltex:

• по электронной почте: help@eltex-doma.ru
• через форму на сайте
• через приложение Eltex Home: в настройках аккаунта перейдите в «Центр поддержки» и опишите проблему в форме обращения и нажмите «Отправить».

Гарантия и ремонт

Изготовитель:
ООО «Предприятие «ЭЛТЕКС».

Адрес изготовителя:
Россия, 630020, Новосибирск, ул. Окружная, 29В

Официальный сайт: eltex-doma.ru

Гарантия: 1 год с момента покупки.

Срок службы: 5 лет. Изготовитель гарантирует отсутствие производственных дефектов и дефектов материалов при соблюдении потребителем условий эксплуатации, установленных в настоящей инструкции.

По вопросам ремонта обратитесь в техническую поддержку Eltex.
