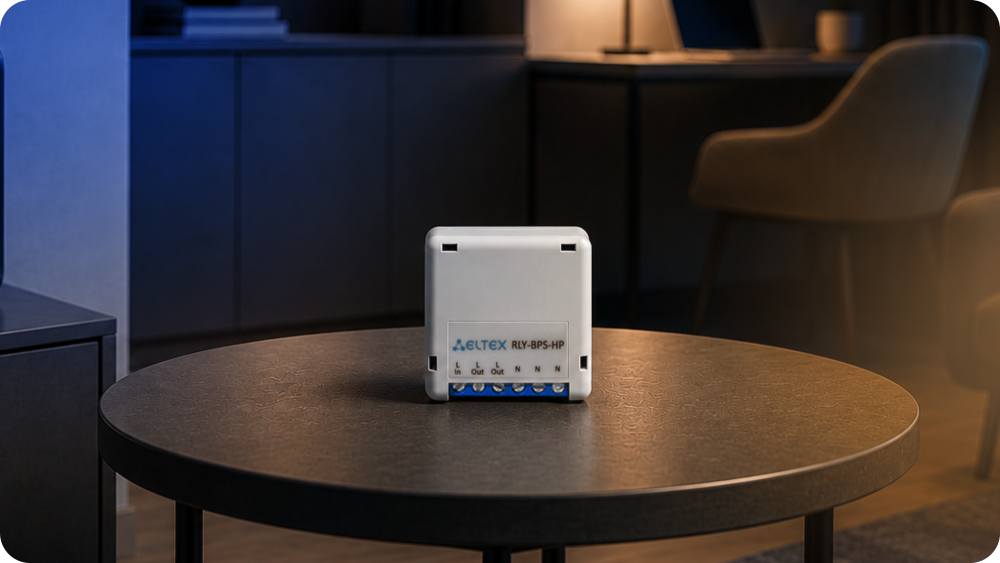

Реле ограничения пусковых токов RLY-BPS-HP

Об устройстве

RLY-BPS-HP – реле ограничения пусковых токов, предназначенное для помощи в управлении мощной LED-нагрузкой, суммарно до 300 Вт.

Имеет компактный размер и может использоваться как с умными реле от Eltex (SW-RLY01 и SW-RLY02) и других производителей, так и без них. Предназначено для работы только в помещениях. Применяется только для LED-освещения.

RLY-BPS-HP одновременно выполняет функции реле ограничения тока и байпаса RLY-BPS. Для чего нужен байпас, можно посмотреть в соответствующей статье базы знаний.

Реле выполняет только защитную функцию, для автоматизации включения освещения используйте совместно с ним умное реле, например SW-RLY01 и SW-RLY02 от Eltex.

Для чего нужно ограничивать пусковые токи для LED-освещения

Светодиодное освещение подразумевает использование LED-драйвера – импульсного источника питания, который стабилизирует ток, протекающий через светодиоды. Проблема заключается в значительной величине пускового тока, возникающего в момент подключения блока питания к сети.

Несмотря на то что в каждом источнике питания приняты меры для его ограничения, все равно в большинстве устройств его величина может в десятки раз превышать ток, потребляемый при максимальной нагрузке. В результате этого одновременное включение нескольких источников питания может приводить к срабатыванию защиты от короткого замыкания и вынуждает устанавливать автоматические выключатели либо с большим током, либо с большим временем срабатывания. Кроме того, при частом включении осветительных приборов резко уменьшается срок службы коммутирующих устройств – выключателей или умных реле, поскольку из-за чрезвычайно большого коммутируемого тока у них быстро прогорают контакты.

Одним из наилучших методов уменьшения пусковых токов является кратковременное увеличение сопротивления входной цепи в момент включения.

При использовании реле RLY-BPS-HP в момент включения ток протекает через токоограничивающее сопротивление, через некоторое время контакты реле замыкают его, подключая источник питания непосредственно к сети.

Технические характеристики

Входное напряжение:	230 В
Максимальная LED (светодиодная ) нагрузка:	300 Вт
Габариты (Ш × В × Г):	43,5 × 18 × 43,5 мм
Масса:	0,03 кг
Степень защиты:	IP30
Рабочая температура:	от +5 до 45 °C
Комплект поставки:	реле ограничения пусковых токов RLY-BPS-HP, инструкция по эксплуатации

Схема устройства

1 – контакты реле
2 – индикатор

Условия эксплуатации

• Умное реле RLY-BPS-HP предназначено для использования только в жилых помещениях.
• Не устанавливайте устройство рядом с источниками тепла.
• Устройство должно располагаться в месте, защищенном от прямых солнечных лучей.
• Не подвергайте устройство воздействию дыма, пыли, воды и других жидкостей. Не допускайте механических повреждений устройства.
• Не вскрывайте корпус устройства. Внутри реле нет элементов, предназначенных для обслуживания пользователем.
• В конце срока службы не выбрасывайте реле с обычным бытовым мусором. Передайте его в пункт утилизации электроники.

Обозначение клемм

1 – для входящего фазного провода, идущего от щитка (распределительной коробки) или подключенного умного реле.
2 – для исходящих фазных проводов, идущих на группу потребителей. Вторая клемма L Out – дублирующая, может использоваться для подключения отдаленных осветительных приборов группы.
3 – для подключения нулевого провода. К одной из клемм N подключается нулевой провод, идущий от щитка (распределительной коробки. К двум другим подключаются осветительные приборы. Одна из клемм может выступать как дублирующая при подключении отдаленных осветительных приборов группы.

Определение способа подключения реле ограничения пусковых токов к осветительным приборам

Рекомендуем не делать монтаж самостоятельно, а доверить его квалифицированному электрику. Перед подключением следует обесточить линию электропитания.

Перед тем как использовать реле ограничения пусковых токов, его нужно подключить к сети электропитания и осветительным приборам, которыми оно будет управлять.

Не допускается монтаж устройства RLY-BPS-HP в распределительные коробки, к которым не будет доступа в процессе эксплуатации, например замурованные в стену. Винтовые клеммы на RLY-BPS-HP являются обслуживаемым соединением.

По схеме реле ограничения пусковых токов RLY-BPS-HP подключается между приборами освещения и линией электропитания. К последней уже может быть подключено умное реле, например SW-RLY01 или SW-RLY02, для дистанционного управления освещением.

Перед подключением необходимо определить, и подключаются к сети электропитания.

Перед подключением реле выключите автомат питания группы. Далее выясните, каким образом осветительные приборы объединяются между собой: сколько к каждому из группы подведено проводов – два или четыре. В зависимости от этого подключите реле по лучевой или шлейфной схеме.

Лучевая схема

При подобном подключении каждый из осветительных приборов в схеме подключается к проводу электропитания, идущему к группе осветительных приборов. Т. е. к каждому прибору подключается только два провода.

Таким образом, если ко всем осветительным приборам в группе подведено по два провода, то схема является лучевой.

Монтаж реле ограничения пусковых токов выполняется в распределительную коробку, куда сходятся провода от щитка или умного реле, если оно подключено, и провода, идущие на группу осветительных приборов.

Общая схема подключения реле в распределительную коробку представлена ниже.

В примере провода питания исходят от умного реле SW-RLY01 или SW-RLY02. Если дистанционное управление освещением не требуется, подключение осуществляется без умного реле. В данном случае исходящие силовые провода (фаза и ноль) будут идти от щитка (распределительной коробки).

1. Исходящий фазный провод, идущий от клеммы L1/L2 подключенного умного реле SW-RLY01 или клеммы L1o/L2o реле SW-RLY02, подключается к клемме L In реле ограничения пусковых токов.
2. Нулевой провод, идущий от щитка (при использовании умного реле SW-RLY01) или из левой клеммы N умного реле SW-RLY02, подключается к средней клемме N на реле ограничения пусковых токов.
3. От правой клеммы L Out реле ограничения пусковых токов подключается провод, идущий на фазный провод осветительных приборов в группе. Для распределения фазы от магистрального провода на все осветительные приборы в группе рекомендуем использовать разветвительные клеммы.
4. Провод, выходящий из правой клеммы N реле ограничения пусковых токов, подключается к нулевым проводам осветительных приборов. Для распределения нуля от магистрального провода на все осветительные приборы в группе рекомендуем использовать разветвительные клеммы.

Доступ к распределительной коробке может быть ограничен. В таком случаи к каждому осветительному прибору в группе необходимо подключить реле ограничения пусковых токов.

Общая лучевая схема подключения без доступа к распределительной коробке представлена ниже.

С порядком подключения контактов реле ограничения пусковых токов можно ознакомится на схеме для подключения в распределительную.

Шлейфная схема

Рекомендуем не делать монтаж самостоятельно, а доверить его квалифицированному электрику. Перед подключением следует обесточить линию электропитания.

В данном случае осветительные приборы подключаются друг к другу по цепочке: к плюсу и минусу одного прибора подключается плюс и минус другого – и так до подключения всех приборов. При этом провод электропитания от щитка (или подключенного умного реле) физически подводится только к первому осветительному прибору в цепи. Таким образом, ко всем осветительным приборам, кроме последнего, подводится четыре провода (два плюса – приходящий и исходящий, аналогично – два минуса).

Если есть приборы, к которым подключено по четыре провода, то схема является шлейфной. В таком случае нужно определить, какой из осветительных приборов является первым в цепочке.

1. Разорвите линию питания у одного из осветительных приборов. Включите автомат и выключатель. Зафиксируйте, какие светильники горят, а какие нет.
2. Обесточьте линию электропитания. Подключите отсоединенный светильник.
3. Повторите действия шагов 1–2 с каждым светильником.
4. Если при подаче питания не включится ни один светильник в группе, то первый светильник в группе обнаружен. Реле ограничения пусковых токов нужно подключать к нему.

Для подключения реле ограничения пусковых токов воспользуйтесь схемой ниже.

В примере провода питания исходят от умного реле SW-RLY01 или SW-RLY02. Если дистанционное управление освещением не требуется, подключение осуществляется без умного реле. В данном случае провода (фаза и ноль) будут идти от щитка (распределительной коробки).

1. Исходящий фазный провод, идущий от клеммы L1/L2 подключенного умного реле SW-RLY01 или клеммы L1o/L2o реле SW-RLY02, подключается к клемме L In реле ограничения пусковых токов.
2. Нулевой провод, идущий от щитка (при использовании умного реле SW-RLY01) или из левой клеммы N умного реле SW-RLY02, подключается к средней клемме N на реле ограничения пусковых токов.
3. От правой клеммы L Out реле ограничения пусковых токов подключается провод, идущий к первому светильнику в группе.
4. Фазный провод, идущий к остальным светильникам в группе, подключите ко второй клемме L Out. При подключении важно не перепутать подключение проводов к контактам L In и L Out. L In – для входящего фазного провода, идущего от щитка (распределительной коробки) или от уже подключенного умного реле (L1/L2 для SW-RLY01 и L1o/L2o для SW-RLY02). L Out – для исходящего фазного провода, идущего на осветительный прибор.

Подключение реле ограничения пусковых токов совместно с умным реле

Реле ограничения пусковых токов RLY-BPS-HP используется для защиты LED-освещения и может быть подключен совместно с умными реле производства как Eltex, так и сторонних производителей для дистанционного управления освещением.

Приведем пример подключения реле ограничения пусковых токов вместе с умным реле без нулевой линии SW-RLY01 и умным реле с нулевой линией SW-RLY02.

Работа с умными реле сторонних производителей не гарантируется.

Использование вместе с умным реле SW-RLY01

Рекомендуем не делать монтаж самостоятельно, а доверить его квалифицированному электрику. Перед подключением следует обесточить линию электропитания.

Один канал

Рассмотрим подключение LED-светильника, который управляется выключателем с одной клавишей.

В приведенной схеме RLY-BPS-HP используется одновременно в качестве реле ограничения пусковых токов и байпаса, поэтому байпас из комплекта умного реле SW-RLY01 в данном случае подключать не нужно.

1. Подключите умное реле SW-RLY01 к сети электропитания:
   • К левой клемме L на SW-RLY01 подключите силовой фазный провод, идущий от распределительной коробки (щитка), а в правую клемму L – фазный провод, выходящий из реле и идущий к выключателю.
   • Соедините фазный провод, выходящий из выключателя, с клеммой S1 на умном реле.
2. Соедините выходящий фазный провод из клеммы L1 умного реле с клеммой L In на реле ограничения пусковых токов RLY-BPS-HP.
3. Подключите нулевой провод, ведущий от щитка, к любой из клемм N на RLY-BPS-HP. В данном случае подключение осуществляется в крайнюю правую клемму N.
4. От любой свободной клеммы N подключите провод к нулевому проводу на осветительном приборе LED. В данном случае это клемма N посередине.
5. Фазный провод от клеммы L Out на RLY-BPS-HP подключите к фазному проводу осветительного прибора LED.
Если есть осветительные приборы, которые расположены на отдалении, их можно подключить к реле с помощью свободных клемм L Out и N.

Два канала

Подключение группы LED-светильников с двумя независимыми зонами освещения, управляемых двухклавишным выключателем, практически не отличается от подключения LED-светильников с одной регулируемой зоной.

1. К левой клемме L умного реле подключите силовой фазный провод, идущий от распределительной коробки (щитка), а в правую клемму L – фазный провод, выходящий из реле и идущий к выключателю.
2. Два фазных провода, выходящих из двухклавишного выключателя, соедините с входными клеммами S1 и S2 умного реле.
3. Подключите первую группу осветительных приборов LED:
   • Соедините выходящий фазный провод из клеммы L1 умного реле с клеммой L In на реле ограничения пусковых токов RLY-BPS-HP.
   • Подключите нулевой провод, ведущий от щитка, к любой из клемм N на RLY-BPS-HP. В данном случае подключение осуществляется в крайнюю правую клемму N.
   • От любой свободной клеммы N на реле ограничения пусковых токов подключите провод к нулевому проводу на осветительном приборе LED. В данном случае это средняя клемма N.
   • Фазный провод от клеммы L Out на RLY-BPS-HP подключите к фазному проводу осветительного прибора LED.
   Если есть осветительные приборы первой группы, которые расположены на отдалении, их можно подключить к реле с помощью свободных клемм L Out и N.
4. Подключите вторую группу осветительных приборов LED. Для этого:
   • Подключите нулевой провод, идущий от щитка (распределительной коробки) к нулевому проводу на осветительном приборе.
   • Фазный провод, идущий из клеммы L2 на умном реле SW-RLY01, подключите к соответствующему проводу на осветительном приборе.

В приведенной схеме RLY-BPS-HP используется одновременно в качестве реле ограничения пусковых токов и байпаса на линии L1, поэтому байпас из комплекта умного реле SW-RLY01 в данном случае подключать не нужно.

Подключение только в роли ограничителя пусковых токов

Схему подключения двух нагрузок можно модифицировать, использую байпас RLY-BPS из комплекта умного реле SW-RLY01. В этом случае защитная функция распределяется между ним и реле RLY-BPS-HP, которое в данном случае выступает только как ограничитель пусковых токов. К первой группе нагрузок подключается байпас, ко второй – реле ограничения пусковых токов.

Чтобы SW-RLY01 работало корректно при подключении RLY-BPS-HP через канал L2, подключите к каналу L1 байпас RLY-BPS, идущий в комплекте с умным реле SW-RLY01.

1. К левой клемме L умного реле подключите силовой фазный провод, идущий от распределительной коробки (щитка), а в правую клемму L – фазный провод, выходящий из реле и идущий к выключателю.
2. Два фазных провода, выходящих из двухклавишного выключателя, соедините с входными клеммами S1 и S2 умного реле.
3. Подключите первую группу осветительных приборов LED:
   • Соедините выходящий фазный провод из клеммы L1 умного реле с фазным проводом на осветительном приборе LED, а нейтральный провод, идущий от щитка (распределительной коробки) к соответствующему проводу на осветительном приборе.
   • Параллельно осветительному прибору подключите байпас RLY-BPS.
4. Подключите вторую группу осветительных приборов:
   • Cоедините фазный провод, выходящий из клеммы L2 умного реле, с клеммой L In на реле ограничения пусковых токов RLY-BPS-HP.
   • Подключите нулевой провод, идущий от щитка, к любой из клемм N на RLY-BPS-HP. В данном случае подключение осуществляется в крайнюю правую клемму N.
   • От любой свободной клеммы N на реле ограничения пусковых токов подключите провод к нулевому проводу на осветительном приборе LED. В данном случае это средняя клемма N
   • Фазный провод от клеммы L Out на RLY-BPS-HP подключите к фазному проводу осветительного прибора LED.

Если есть осветительные приборы второй группы, которые расположены на отдалении, их можно подключить к реле с помощью свободных клемм L Out и N.

Использование вместе с умным реле SW-RLY02

SW-RLY02 необходимо устанавливать в место, где сходятся все необходимые линии для подключения. Чаще всего это распределительная коробка, где разведены линии на осветительный прибор и выключатель, пространство за источником освещения или подрозетник, если в него выведена нулевая линия.

Рекомендуем не делать монтаж самостоятельно, а доверить его квалифицированному электрику. Перед подключением следует обесточить линию электропитания.

Один канал

В приведенной схеме RLY-BPS-HP используется только в качестве реле ограничения пусковых токов.

Рассмотрим подключение LED-светильника, который управляется выключателем с одной клавишей, совместно с умным реле SW-RLY02 и реле ограничения пусковых токов RLY-BPS-HP.

Для дистанционного управления освещением через приложение необходимо, чтобы выключатель, подключенный в канал L1i реле, находился в положении «Включено». Иначе управление через приложение будет недоступно.

1. Подключите фазный провод, идущий от щитка (распределительной коробки), к выключателю.
2. К клемме L1i умного реле подключите силовой фазный провод, идущий от выключателя.
3. От клеммы L1o умного реле подключите фазный провод к клемме L In на реле ограничения пусковых токов.
4. К левой клемме N на умном реле подключите нулевую линию, идущую от щитка (распределительной коробки).
5. К правой клемме N на реле ограничения пусковых токов подключите нулевую линию, идущую от щитка (распределительной коробки).
6. От правой клеммы L Out реле ограничения пусковых токов подключите провод к фазному проводу на осветительном приборе LED.
7. От средней клеммы N реле ограничения пусковых токов подключите нулевой провод к осветительному приборе LED.

Если есть осветительные приборы, которые расположены на отдалении, их можно подключить к реле с помощью свободных клемм L Out и N.

Два канала

В приведенной схеме RLY-BPS-HP используется только в качестве реле ограничения пусковых токов.

Подключение группы LED-светильников, управляемых двухклавишным выключателем, практически не отличается от подключения LED-светильников с одной регулируемой зоной.

Для дистанционного управления освещением через приложение необходимо, чтобы выключатели, подключенные в каналы L1i и L2i реле, находились в положении «Включено». Иначе управление через приложение будет недоступно.

1. Подключите фазный провод, идущий от щитка (распределительной коробки), к выключателю.
2. К клемме L1i умного реле подключите силовой фазный провод, идущий от первой клавиши выключателя, а к L2i – от второй клавиши.
3. От клеммы L1o умного реле подключите фазный провод к клемме L In на реле ограничения пусковых токов.
4. К левой клемме N на умном реле подключите нулевой провод, идущий от щитка (распределительной коробки).
5. Подключите первую группу осветительных приборов:
• К правой клемме N на реле ограничения пусковых токов подключите нулевую линию, идущую от щитка (распределительной коробки).
• От правой клеммы L Out реле ограничения пусковых токов подключите провод к фазному проводу на осветительном приборе LED.
• От средней клеммы N реле ограничения пусковых токов подключите нулевой провод к осветительному приборе LED.
6. Подключите вторую группу осветительных приборов:
   • От клеммы L2o умного реле подключите фазный провод к группе осветительных приборов.
   • Подключите нулевой провод, идущий от щитка (распределительной коробки), к нулевому проводу группы осветительных приборов.

Если есть осветительные приборы в первой группе, которые расположены на отдалении, их можно подключить к реле с помощью свободных клемм L Out и N.

Подключение только в роли ограничителя пусковых токов

Схему подключения двух нагрузок для умного реле SW-RLY02 можно модифицировать, использую два реле ограничения пусковых токов. В этом случае защитная функция распределяется между ними.

Для дистанционного управления освещением через приложение необходимо, чтобы выключатели, подключенные в каналы L1i и L2i реле, находились в положении «Включено». Иначе управление через приложение будет недоступно.

1. Подключите фазный провод, идущий от щитка (распределительной коробки), к двухклавигному выключателю.
2. К клемме L1i умного реле подключите силовой фазный провод, идущий от первой клавиши выключателя, а к L2i – от второй клавиши.
3. К левой клемме N на умном реле подключите нулевой провод, идущий от щитка (распределительной коробки).
4. Подключите первую группу осветительных приборов:
   • От клеммы L1o умного реле подключите фазный провод к клемме L In на первом реле ограничения пусковых токов.
   • К правой клемме N на первом реле ограничения пусковых токов подключите нулевую линию, идущую от щитка (распределительной коробки).
   • От правой клеммы L Out реле ограничения пусковых токов подключите провод к фазному проводу на первой группе осветительных приборов LED.
   • От средней клеммы N первого реле ограничения пусковых токов подключите нулевой провод к осветительному приборе LED.
   Если есть осветительные приборы первой группы, которые расположены на отдалении, их можно подключить к реле ограничения пусковых токов с помощью свободных клемм L Out и N.
5. Подключите вторую группу осветительных приборов:
   • От клеммы L2o умного реле подключите провод к клемме L In второго реле ограничения пусковых токов.
   • К правой клемме N на втором реле ограничения пусковых токов подключите нулевую линию, идущую от щитка (распределительной коробки).
   • От правой клеммы L Out второго реле ограничения пусковых токов подключите провод к фазному проводу второй группы осветительных приборов LED.
   • От средней клеммы N второго реле ограничения пусковых токов подключите нулевой провод ко второй группе осветительных приборов LED.
Если есть осветительные приборы второй группы, которые расположены на отдалении, их можно подключить к реле ограничения пусковых токов с помощью свободных клемм L Out и N.
