Репитер RR-11

Об устройстве

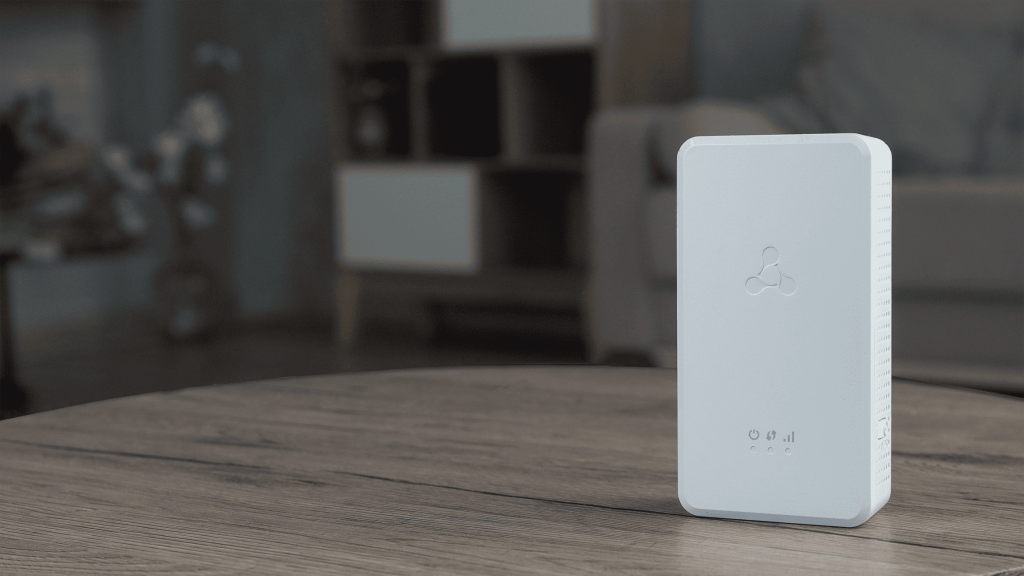

Eltex RR-11 – репитер, который расширяет покрытие беспроводной сети Wi-Fi от домашнего роутера.

RR-11 одновременно работает в двух диапазонах – 2,4 и 5 ГГц, поддерживает стандарты IEEE 802.11a/b/g/n/ac и обеспечивает пропускную способность до 1166 Мбит/c: до 866 Мбит/с на 5 ГГц и до 300 Мбит/с на 2,4 ГГц.

Внутренние антенны делают устройство менее громоздким и более удобным по сравнению с аналогами, у которых антенны внешние. Репитер имеет классический дизайн, поэтому хорошо впишется в любой интерьер.

Технические характеристики

Схема устройства

Описание работы LED-индикаторов

Рекомендации по установке

Для качественного расширения зоны Wi-Fi-сети от роутера учитывайте следующие правила:

• Расположите RR-11 в зоне уверенного покрытия беспроводной сети роутера. При необходимости установите репитер ближе к роутеру.
• Не размещайте роутер в углах помещений. При возможности разместите его в центральной части помещения. Основное покрытие Wi-Fi должно осуществляться роутером, а зоны с пониженной скоростью должны покрываться репитером.
• Установите роутер и репитер на высоту около 1–2 метров от пола, чтобы избежать помех.
• Минимизируйте число преград (стены, потолки, мебель и т. д.) между роутером, репитером и желаемой зоной покрытия Wi-Fi.
• Не устанавливайте репитер вблизи других электронных устройств, таких как ТВ или микроволновая печь, для минимизации помех.
• Не устанавливайте репитер в окружении металлических предметов, а также в нишах, так как это может помешать сигналу.

Расширение сети по технологии EasyMesh

RR-11 поддерживает технологию EasyMesh. При подключении к роутерам серии RG от Eltex создается беспроводная ячеистая сеть, которая имеет следующие преимущества:

• сетевой интеллект: самоорганизующаяся и самооптимизирующаяся сеть собирает информацию и реагирует на сетевые условия для обеспечения максимальной производительности;
• эффективная балансировка нагрузки: позволяет устройствам перемещаться к лучшему соединению и избегать помех;
• масштабируемость: если требуется увеличить зону покрытия, просто добавьте еще несколько репитеров;
• бесшовный роуминг: расширенная сеть обладает единым логином и паролем – не нужно заново авторизоваться и прерывать потребление контента, а переход между зонами будет незаметен благодаря бесшовности сети.

По технологии EasyMesh расширить покрытие можно только при объединении репитера RR-11 с роутерами серий RG от Eltex. Список актуальных моделей, поддерживающих данную технологию: RG-1440G-Wac/WZ, RG-5440-Wac/WZ, RG-1520G-Wax/WZ, RG-5520G-Wax/WZ.

Подключение репитера к роутеру Eltex по EasyMesh

С помощью WPS

1. Подключите репитер к сети электропитания. Это должно происходить в непосредственной близости от роутера RG, с которым будет сопрягаться репитер. Дождитесь, пока индикатор включения слева на лицевой панели не загорится зеленым.
2. Зажмите кнопку WPS на корпусе роутера.
3. Зажмите кнопку WPS на правой грани репитера и удерживайте несколько секунд. Не отпускайте кнопку, пока средний индикатор на лицевой панели не начнет мигать. После этого начнется сопряжение с роутером. О подключении устройства к сети роутера и доступе в интернет будет указывать зеленый индикатор справа на лицевой панели репитера.
4. После настройки отключите репитер от электропитания, расположите его между роутером и зоной слабого приема Wi-Fi, а затем снова включите.
5. Подключите пользовательские устройства к сети в зоне покрытия репитера. Расширенная таким образом сеть будет иметь единый логин и пароль для входа по всей зоне покрытия.

Через веб-интерфейс

1. Подключите репитер к сети электропитания. Это должно происходить рядом с роутером, с которым будет сопрягаться репитер. Дождитесь, пока индикатор включения слева на лицевой панели не загорится зеленым.
2. После этого подключитесь к сети репитера с помощью смартфона или компьютера, используя Wi-Fi или Ethernet-кабель:
   • Для подключения смартфона или компьютера по Wi-Fi к RR-11 найдите в списке доступных сеть с именем RR-WiFi-xxxx, где xxxx – последние четыре символа MAC-адреса репитера. Он указан на наклейке на корпусе устройства.
   • Компьютер можно подключить к RR-11 с помощью провода. Для этого необходимо соединить LAN-порт репитера с LAN-портом компьютера с помощью Ethernet-кабеля.
3. После подключения зайдите в браузер и введите в строке адрес http://rr.loc или http://192.168.0.1. Для входа используйте логин и пароль, указанные на наклейке на корпусе репитера.
4. После входа появится экран мастера быстрой настройки. На первом экране можно изменить имя пользователя и пароль для входа в веб-интерфейс настройки репитера. После этого нажмите кнопку «Далее». Мастер быстрой настройки доступен, если на устройстве установлены настройки по умолчанию. Для сброса репитера на левой грани устройства есть кнопка F, для нажатия на нее используйте любой подходящий тонкий предмет.
5. На втором экране выберите Wi-Fi-сеть вашего роутера и введите пароль. После этого нажмите кнопку «Подключиться». Когда репитер подключится к сети роутера и станет доступен интернет, индикатор справа на лицевой панели загорится зеленым.
6. Отключите репитер от сети и расположите между роутером и зоной слабого приема Wi-Fi. После включения в электрическую сеть убедитесь, что индикатор приема репитера горит зеленым. Беспроводная сеть будет иметь единый логин и пароль для подключения устройств по всей зоне покрытия.

С помощью Ethernet-кабеля

Если дома есть возможность сделать проводную коммутацию, устройства EasyMesh можно объединить с помощью кабельного Ethernet-соединения. Такой способ даст максимально возможную скорость при подключении к любому EasyMesh-устройству.

1. Подключите RR-11 в розетку рядом с роутером или точкой доступа. Дождитесь, когда индикатор на передней панели загорится зеленым.
2. Убедитесь, что на маршрутизаторе включен EasyMesh. Для этого войдите в веб-интерфейс роутера на вкладку EasyMesh и проверьте, чтобы был поставлен чекбокс на включение данной функции.
3. Соедините LAN-порт репитера со свободным LAN-портом роутера, используя Ethernet-кабель.
4. По умолчанию на RR-11 интерфейс подключения к сети EasyMesh выставлен в режим автоопределения. Когда RR-11 подключится к сети EasyMesh, индикатор загорится зеленым. При подключении к роутеру Eltex, поддерживающему технологию EasyMesh, любым из трех перечисленных способов произойдет автоматическая настройка RR-11 в качестве агента сети EasyMesh. При этом произойдет синхронизация всех параметров сети между устройствами.

Подключение репитера к роутеру другого производителя

При подключении к роутеру другого производителя RR-11 будет работать в качестве классического репитера без преимуществ, которые дает технология EasyMesh.

Алгоритм подключения RR-11 к роутерам других производителей не отличается от алгоритма подключению к роутеру Eltex. Как подключить устройства, можно посмотреть в разделе «Подключение репитера к роутеру Eltex с поддержкой EasyMesh».

Подключение к репитеру пользовательских устройств

Для подключения к сети репитера используйте название и пароль сети роутера Wi-Fi.

Материалы

Руководство пользователя

• Руководство_RR-11.pdf

Инструкция

• Инструкция_RR-11.pdf

Сертификаты

• Declaration_EAC_RR.pdf

Прошивки

• rr1x-1.5.2-b2.tar.gz

Видеоинструкции

Техподдержка

Для консультации по вопросам эксплуатации, настройки оборудования, а также ненадлежащего качества товара вы можете обратиться в техническую поддержку Eltex:

• по электронной почте: help@eltex-doma.ru
• через форму на сайте
• через приложение Eltex Home: в настройках аккаунта перейдите в «Центр поддержки» и опишите проблему в форме обращения и нажмите «Отправить».

Гарантия и ремонт

Изготовитель:
ООО «Предприятие «ЭЛТЕКС».

Адрес изготовителя:
Россия, 630047, Новосибирск, ул. Окружная, 29В

Официальный сайт: eltex-doma.ru

Гарантия: 1 год с момента покупки.

Срок службы: 5 лет. Изготовитель гарантирует отсутствие производственных дефектов и дефектов материалов при соблюдении потребителем условий эксплуатации, установленных в настоящей инструкции.

По вопросам ремонта обратитесь в техническую поддержку Eltex.
