Датчик протечки SZ-WLK

Об устройстве

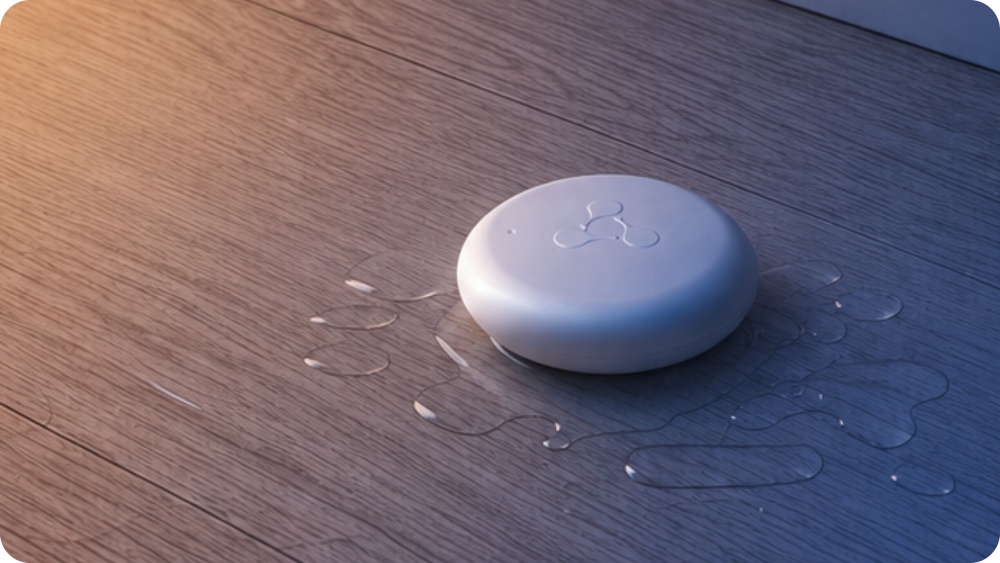

SZ-WLK – датчик для обнаружения протечки воды в местах, где проходят системы водоснабжения или отопления, например рядом с трубами, батареями, возле водонагревателей и стиральных машин.

Датчик работает от батарейки, имеет компактный размер, его можно установить в выбранное место без проводов.

SZ-WLK является частью умного дома Eltex и поддерживает технологию Z-Wave. Для его работы необходим хаб Eltex, например RG-1440G-WZ.

Технические характеристики

Комплект поставки

• Датчик протечки SZ-WLK
• Батарея питания (установлена в корпус)
• Инструкция по эксплуатации

Схема устройства

Конструктивное исполнение

Внешний вид платы

Условия эксплуатации

• Датчик предназначен только для использования в помещениях.
• Исключите попадание воды внутрь датчика. Не используйте его без крышки. Не подвергайте датчик воздействию дыма и пыли.
• Не допускайте механических повреждений устройства.
• Не устанавливайте датчик на металлические поверхности, чтобы исключить ложные срабатывания.
• В конце срока службы не выбрасывайте датчик с обычным бытовым мусором. Передайте его в пункт утилизации электроники.

Монтаж устройства

Датчик устанавливается на чистую и сухую поверхность пола в местах возможной протечки. Для фиксации датчика рекомендуется использовать двусторонний скотч (не входит в комплект)

При возникновении протечки происходит замыкание водой металлических контактов датчика.

Подготовка к добавлению датчика

1. Снимите верхнюю крышку корпуса датчика. Для этого поверните ее против часовой стрелки до упора.
2. Удалите пластиковую пластину (изолятор), установленную между батареей питания и держателем. Индикатор на плате должен мигнуть один раз.
3. Выполните сброс датчика к заводским настройкам. Если индикатор не мигает, повторите процедуру сброса. Если мигание отсутствует, замените батарею на новую и повторите попытку.
4. Установите изолятор обратно.

Сброс датчика к заводским настройкам

Иногда может потребоваться сбросить датчик протечки к значениям по умолчанию, например при проблемах с подключением.

Для этого снимите верхнюю крышку и выполните 6 быстрых нажатий на сервисную кнопку, она расположена на плате под верхней крышкой корпуса. При успешном сбросе световой индикатор загорится на 3 секунды и после мигнет. Датчик будет исключен из системы умного дома и сбросит настройки до значений по умолчанию.

Добавление в приложение Eltex Home

Установка приложения, регистрация, вход

1. Скачайте и установите приложение Eltex Home. Оно доступно в магазинах Google Play для Android и AppStore для iOS.
2. Откройте приложение. Внизу на начальном экране находится меню выбора сервера. Он настроен и выбран по умолчанию, не меняйте его, если не знаете, для чего это нужно.
3. Нажмите кнопку «Начать». Появится экран входа в приложение. Войдите в аккаунт, если вы уже зарегистрированы на платформе Eltex Home, или нажмите кнопку «Зарегистрироваться» внизу экрана.

После входа в учетную запись приложение автоматически создаст дом, к которому будут привязаны смарт-устройства. При необходимости его можно изменить. Для этого на главном экране нажмите на «Мой дом» в верхнем левом углу. Откроется выпадающее меню, в котором можно добавить новые дома или отредактировать дом по умолчанию. Для редактирования нажмите на иконку карандаша рядом с названием дома.

Добавление хаба умного дома

Если вы еще не добавляли хаб, на главном экране приложения Eltex Home нажмите «Добавить хаб» или перейдите в «Еще» – «Хабы» и нажмите «+» в верхнем правом углу.

Добавить хаб можно двумя способами:

• При автоматическом способе наведите камеру смартфона на второй штрихкод на нижней панели RG-1440G-WZ. После этого он автоматически добавится в систему.
• При ручном способе на появившемся экране нажмите кнопку «Добавить вручную» внизу экрана. Введите MAC-адрес устройства и нажмите «ОК». Его можно посмотреть на наклейке на нижней панели RG-1440G-WZ в поле WAN MAC.

При успешном добавлении хаба появится всплывающее уведомление с сообщением об этом. Также статус устройства можно узнать во вкладке «Хабы».

Добавление датчика с помощью QR-кода

Датчики протечки SZ-WLK поддерживает функцию SmartStart, благодаря которой можно быстро добавить его в систему.

1. Если в приложении еще не добавлено ни одного устройства, на главном экране приложения Eltex Home нажмите на кнопку «Добавить устройство».

Если в приложении уже есть смарт-устройства, на главном экране нажмите «+» в верхнем правом углу и выберите «Добавить устройство».

Перед добавлением датчика роутер с хабом умного дома RG-1440G-WZ уже должен быть добавлен на платформу, подключен к интернету через WAN-порт, а в его веб-интерфейсе активирована функция «Умный дом».
2. Откроется окно с выбором типа добавляемого устройства – Wi-Fi или Z-Wave. Нажмите Z-Wave и кнопку «Далее». Выберите активный хаб и нажмите «Далее».
3. На экране добавления датчика нажмите кнопку «Сканировать». Откроется камера с рамкой для сканирования. Наведите ее на QR-код, расположенный на задней панели датчика. Платформа создаст виртуальное устройство.
4. Извлеките изолятор. Начнется инициализация датчика, по завершении которой он появится на главном экране в группе «Устройства» и в сервисе «Мониторинг», где вы сможете управлять им и просматривать события, связанные с его работой.

Добавление датчика вручную

1. Если в приложении еще не добавлено ни одного устройства, на главном экране нажмите на кнопку «Добавить устройство».

Если в приложении уже есть смарт-устройства, нажмите на «+» в верхнем правом углу главного экрана и выберите «Добавить устройство».

Перед добавлением датчика роутер с хабом умного дома RG-1440G-WZ уже должен быть добавлен на платформу, подключен к интернету через WAN-порт, а в его веб-интерфейсе активирована функция «Умный дом».
2. Откроется окно с выбором типа добавляемого устройства – Wi-Fi или Z-Wave. Нажмите Z-Wave и кнопку «Далее». Выберите активный хаб и нажмите «Далее».
3. Откроется экран с выбором способа добавления. Нажмите «Добавить вручную».
4. Следуйте инструкциям на экране. Извлеките изолятор, нажмите «Далее».
5. Следуйте инструкциям на экране. Переведите датчик в режим добавления: быстро нажмите сервисную кнопку три раза. Индикатор должен часто замигать.
6. Дождитесь, пока в приложении не появится окно с предложением ввести код DSK. Он находится на наклейке рядом с QR-кодом. После ввода нажмите «ОК».
7. Дождитесь появления сообщения об успешном добавлении и нажмите «Готово».

Датчик появится на главном экране приложения Eltex Home в группе «Устройства» и в сервисе «Мониторинг», где вы сможете управлять датчиком и просматривать события, связанные с его работой.

Добавление на сторонние платформы умного дома

Датчик протечки SZ-WLK поддерживает работу на платформах умного дома Яндекса, Сбера и VK через приложения «Дом с Алисой», «Салют!» и «Маруся».

Дом с Алисой

Ниже дан алгоритм для первого опыта использования приложения «Дом с Алисой». Если вы уже пользуетесь данным приложением, для добавления смарт-устройств Eltex смотрите пп. 3–5.

1. Cкачайте приложение «Дом с Алисой» из Google Play для смартфонов на Android или из AppStore для смартфонов на iOS.
2. Войдите в приложение и авторизуйтесь. Для этого нажмите кнопку «Войти» и введите данные вашей учётной записи Яндекса. Если у вас нет аккаунта, пройдите процедуру регистрации: нажмите кнопку «Добавить аккаунт» и заполните поля.
3. После успешного входа на главном экране приложения нажмите на плитку «Устройства». Появится список вендоров, поддерживаемых платформой умного дома Яндекса. В поисковой строке введите «Eltex». Появится вариант «Eltex Home». Выберите его.
4. Отобразится экран с инструкцией по добавлению устройств Eltex. Внизу будет кнопка «Привязать к Яндексу». Нажмите на неё. Появится окно для входа в учётную запись платформы Eltex.
5. Введите логин и пароль от учетной записи Eltex. После входа устройства, добавленные в приложение Eltex Home, синхронизируются с платформой Яндекса и будут доступны в приложении «Дом с Алисой».

Салют!

Описан алгоритм для первого опыта использования приложения «Салют!». Если вы уже пользуетесь данным приложением, для добавления смарт-устройств Eltex смотрите пп. 4–8.

1. Скачайте приложение «Салют!» из Google Play для устройств на Android и установите. Для устройств на iOS приложение временно отсутствует в App Store.
2. Откройте приложение и войдите в аккаунт СберID. Если у вас его нет, пройдите процедуру регистрации.
3. На главном экране приложения перейдите на экран «Умный дом», нажав на иконку в правом верхнем углу, или сделайте свайп влево.
4. Нажмите кнопку «Плюс» в верхней части экрана «Умный дом».
5. Появится меню «Добавить». Выберите «Устройства других производителей».
6. В списке найдите Eltex Home и выберите его. Появится меню «Как настроить». Нажмите на кнопку «Привязать аккаунт». К этому моменту вы уже должны быть зарегистрированы на платформе умного дома Eltex.
7. Появится форма для входа на платформу Eltex. Введите данные учетной записи Eltex и нажмите кнопку «Войти». После этого начнется связывание платформ Eltex Home и Сбера.
8. После успешного связывания датчики и устройства Eltex, добавленные в приложении Eltex Home, будут доступны в приложении «Салют!».

Маруся

Описан алгоритм для первого опыта использования приложения «Маруся». Если вы уже пользуетесь данным приложением, для добавления смарт-устройств Eltex смотрите пп. 3–7.

1. Скачайте приложение «Маруся» из Google Play для устройств на Android или из AppStore для устройств на iOS.
2. Войдите в учетную запись через VK ID. Если вы не зарегистрированы, пройдите процедуру регистрации на портале VK.
3. На главном экране нажмите кнопку выпадающего меню в правом верхнем углу.
4. Перейдите на вкладку «Умный дом». Появится экран с кнопкой «Добавить устройство». Нажмите на нее.
5. В выпадающем меню «Добавить провайдера» выберите Eltex Home.
6. Введите логин/пароль учетной записи Eltex и войдите на платформу.
7. Начнется связывание аккаунта Eltex Home с «Марусей». После чего устройства Eltex будут доступны в приложении и на устройствах, поддерживающих голосовой помощник Маруся.

Голосовые функции

Платформы умного дома от Яндекса («Дом с Алисой»), Сбера («Салют!») и VK («Маруся») поддерживают взаимодействие с датчиками и устройствами от Eltex с помощью голосовых помощников. У Яндекса это Алиса, у Сбера – семейство виртуальных ассистентов «Салют!», у VK – голосовой помощник «Маруся». Они доступны через нативные приложения платформ, а также устройства, поддерживающие голосовые помощники.

В зависимости от специфики смарт-устройств, некоторыми из них можно полноценно управлять с помощью голоса (например, Wi-Fi смарт-устройствами – умной розеткой и реле) или мониторить их активность (например, датчиков Z-Wave). Также смарт-устройства Eltex могут использоваться в сценариях совместно с другими устройствами умного дома.

Переименование датчиков для использования с голосовыми помощниками

Если вы будете использовать датчик с голосовым помощником, необходимо в приложении Eltex Home дать понятное для него имя, прежде чем будут связаны платформы умного дома.

В приложении Eltex Home:

1. Перейдите во «Все устройства» и войдите в карточку устройства нажатием на отображаемый в приложении датчик.
2. В правом верхнем углу нажмите на иконку шестеренки. Появится два поля – «Имя устройства» и «Серийный номер».
3. Введите новое название, например «Датчик протечки». Требования к названию – кириллица, без пунктуации и спецсимволов.

Техподдержка

Для консультации по вопросам эксплуатации, настройки оборудования, а также ненадлежащего качества товара вы можете обратиться в техническую поддержку Eltex:

• по электронной почте: help@eltex-doma.ru;
• через форму на сайте;
• через приложение Eltex Home: в настройках аккаунта перейдите в «Центр поддержки» и опишите проблему в форме обращения и нажмите «Отправить».

Материалы

Руководство пользователя

• SZ-WLK_rev.B_B1_D_D1_user_manual_retail_2.0.0.pdf

Инструкция

• Инструкция_SZ-WLK.pdf

Сертификаты

• Declaration EAC SZ-GLB,SZ-MCT,SZ-PIR,SZ-WLK,SZ-SMK.pdf

Видеоинструкции

Техподдержка

Для консультации по вопросам эксплуатации, настройки оборудования, а также ненадлежащего качества товара вы можете обратиться в техническую поддержку Eltex:

• по электронной почте: help@eltex-doma.ru
• через форму на сайте
• через приложение Eltex Home: в настройках аккаунта перейдите в «Центр поддержки» и опишите проблему в форме обращения и нажмите «Отправить».

Гарантия и ремонт

Изготовитель:
ООО «Предприятие «ЭЛТЕКС».

Адрес изготовителя:
Россия, 630047, Новосибирск, ул. Окружная, 29В

Официальный сайт: eltex-doma.ru

Гарантия: 1 год с момента покупки.

Срок службы: 5 лет. Изготовитель гарантирует отсутствие производственных дефектов и дефектов материалов при соблюдении потребителем условий эксплуатации, установленных в настоящей инструкции.

По вопросам ремонта обратитесь в техническую поддержку Eltex.
