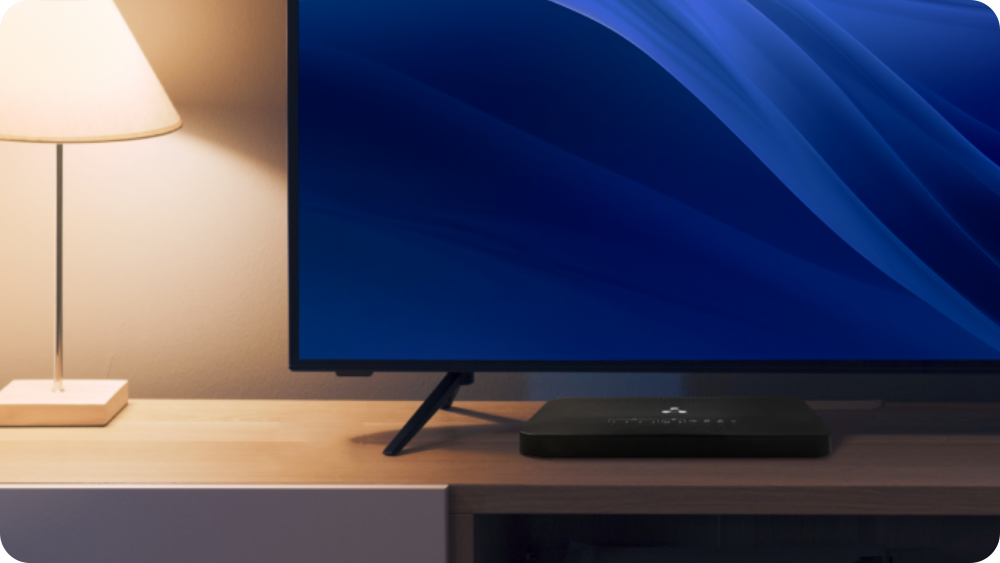

Wi-Fi роутер с хабом умного дома RG-1440G-WZ

Об устройстве

Eltex RG-1440G-WZ совмещает функции производительного Wi-Fi роутера и хаба умного дома с поддержкой протокола Z-Wave.

RG-1440G-WZ – неотъемлемая часть умного дома Eltex, он обязателен для подключения датчиков Z-Wave производства Eltex. RG-1440G-WZ является устройством-посредником между облачной платформой Eltex Smart Cloud и пользовательским мобильным приложением Eltex Home.

Смарт-устройства отправляют информацию о своем состоянии в хаб, который постоянно находится на связи с облачной платформой. Та, в свою очередь, взаимодействует с приложением Eltex Home в вашем смартфоне. Это позволяет легко управлять устройствами умного дома, где бы вы ни находились, и получать уведомления об активностях.

Кроме того, смарт-устройства Eltex доступны на платформах умного дома Яндекса, Сбера и VK – в приложениях «Дом с Алисой», «Салют!», «Маруся», а также через голосовые помощники Алиса, Салют и Маруся.

В то же время RG-1440G-WZ – мощный роутер, который работает одновременно в двух диапазонах (2,4 и 5 ГГц) и поддерживает стандарт Wi-Fi 5 Wave 2. Можно подключить к интернету все пользовательские устройства и обеспечить им высокую скорость передачи данных – до 2033 Мбит/с (для двух диапазонов).

Технические характеристики

Процессор:	2 ядра по 900 МГц
Оперативная память:	256 МБ
Беспроводные интерфейсы:	Wi-Fi 2,4 и 5 ГГц (IEEE 802.11 a/b/g/n/ac)
Скорость передачи данных:	Wi-Fi – до 300 Мбит/c (2,4 ГГц), 1733 Мбит/c (5 ГГц) проводное подключение – до 1 Гбит/c
Интерфейсы	гигабитный WAN-порт (RJ-45) 4 гигабитных LAN-порта (RJ-45) порт USB 2.0
Антенная конфигурация (внутренние антенны):	SU-MIMO 2×2 (2,4 ГГц) MU-MIMO 4×4 (5 ГГц)
Технологии:	Beamforming – увеличение скорости Wi-Fi-сети посредством формирования направленных лучей сигнала к устройствам пользователя Band Steering – автоматическое переключение клиентских устройств по уровню сигнала между диапазонами 2,4 и 5 ГГц с единым логином и паролем EasyMesh (IEEE 802.11 k/v) – расширение зоны покрытия с помощью поддерживаемых репитеров и роутеров QoS – приоритет по типу трафика

Схема устройства

Рекомендации по установке

Для хорошего покрытия сети Wi-Fi учитывайте следующие правила:

• Расположите RG-1440G-WZ в центре дома или квартиры – так, чтобы он мог покрыть Wi-Fi все нужные помещения. Если покрытия комнат недостаточно, используйте репитер Eltex RR-11.
• Поднимите роутер на высоту около 1–2 метров от пола, чтобы избежать помех.
• Минимизируйте число преград (стены, потолки, мебель и др.) между роутером, репитером и желаемой зоной покрытия Wi-Fi.
• Не устанавливайте RG-1440G-WZ вблизи других электронных устройств, таких как ТВ или микроволновая печь, для минимизации помех.
• Не устанавливайте роутер в окружении металлических предметов, а также в нишах, так как это может помешать распространению сигнала Wi-Fi.
Обратите внимание, что это общие рекомендации, в зависимости от конкретных условий вашего дома могут потребоваться дополнительные меры.

Подключение к сети оператора

1. Включите RG-1440G-WZ в сеть через блок питания из комплекта поставки. Когда индикатор Status (значок Eltex) на лицевой панели замигает, устройство готово для подключения к сети провайдера.
2. Подключите Ethernet-кабель, проведенный провайдером, в разъем WAN на устройстве. Дождитесь, когда индикатор Status перестанет мигать и будет гореть постоянно. Это означает, что подключение к сети провайдера установлено. Может потребоваться регистрация RG-1440G-WZ у провайдера. Для этого позвоните в службу поддержки провайдера и узнайте, как это сделать.
3. Проверьте, чтобы индикаторы Power, WAN, WLAN2.4, WLAN5 и Status на лицевой панели постоянно горели. Если так, устройство правильно подключено и запущено. Если у вас уже есть роутер, RG-1440G-WZ можно использовать в качестве дополнительного роутера для расширения зоны беспроводной сети или использовать только как хаб умного дома. Для такого подключения соедините с помощью Ethernet-кабеля WAN-порт RG-1440G-WZ с одним из LAN-портов основного роутера.

Подключение пользовательских устройств к сети оператора

Ваши устройства – компьютер, телевизор, смартфон, игровая приставка и т. д. – можно подключить к интернету через RG-1440G-WZ с помощью как проводного, так и беспроводного соединения.

Проводное подключение

Подключите устройства, которым требуется проводное соединение, к LAN-портам RG-1440G-WZ с помощью Ethernet-кабеля.

Беспроводное подключение

RG-1440G-WZ поддерживает два диапазона – 2,4 и 5 ГГц – и создает две беспроводные сети, которые работают одновременно. В зависимости от поддержки устройством стандарта Wi-Fi подключайтесь к сети, доступной для вашего устройства.

С помощью QR-кода

С помощью камеры смартфона отсканируйте QR-код на нижней панели устройства.

С помощью логина и пароля

1. Для подключения к Wi-Fi сети включите обнаружение беспроводных сетей на вашем устройстве (смартфоне, телевизоре, ноутбуке и т. д.).
2. Найдите в списке доступных сеть с именем (SSID), совпадающим с именем, которое указано на нижней панели RG-1440G-WZ.
3. Выберите сеть и введите имя пользователя и пароль, которые указаны на нижней панели роутера. После этого устройство подключится к сети. RG-1440G-WZ поддерживает два диапазона – 2,4 и 5 ГГц – и создает две беспроводные сети, которые работают одновременно. В зависимости от поддерживаемого устройством диапазона Wi-Fi подключайтесь к сети, доступной для вашего устройства. На нижней панели роутера для сетей 2,4 и 5 ГГц приведены как QR-коды, так и логин/пароль для входа. Рекомендуем использовать сеть 5 ГГц для получения более высокой скорости передачи данных.

Веб-интерфейс настройки RG-1440G-WZ

1. В адресной строке браузера введите http://eltex
2. Появится окно мастера настройки. Введите имя пользователя, пароль и подтвердите его. Вы можете использовать текущие логин/пароль, которые указаны на нижней панели устройства. Для этого введите их в соответствующие поля. Нажмите «Далее».
3. В следующем окне нажмите чекбокс напротив «Включить “Умный дом”». Нажмите «Далее». Включение данной опции обязательно, если вы будете использовать RG-1440G-WZ в качестве хаба умного дома.
4. В окне «Режим работы», если не требуется корректировки, оставьте настройки по умолчанию и нажмите кнопку «Далее».
5. В следующем окне можно переименовать имя сети и ввести удобный для вас пароль. Нажмите «Далее».
6. Eсли по рекомендации провайдера не требуется корректировки настроек, в появившемся окне оставьте настройки по умолчанию и нажмите «Далее».
7. В конце появится окно сводной информации с настройками и QR-кодами для быстрого подключения беспроводных устройств к сетям 2,4 и 5 ГГц. Рекомендуем сохранить конфигурацию в файл, чтобы в любой момент можно было восстановить примененные настройки. Для этого внизу нажмите кнопку «Сохранить настройки в файл» и выберите место на жестком диске. Также сделайте скриншот сводной информации, чтобы настройки роутера были всегда под рукой.

Расширение сети по технологии EasyMesh

О технологии

EasyMesh – это ячеистая сетевая технология, которая позволяет нескольким устройствам – роутеру и репитерам – соединяться и формировать самовосстанавливающуюся, самоорганизующуюся беспроводную сеть.

EasyMesh обеспечивает надежное интернет-покрытие в больших помещениях. Эта технология обеспечивает бесшовность созданной сети с возможностью автоматического переключения между узлами сети для обеспечения надежного и стабильного соединения. EasyMesh разработан, чтобы быть простым и удобным для пользователя.

Подключение репитера к роутеру по технологии EasyMesh

По технологии EasyMesh расширить покрытие сети можно при объединении репитера RR-11 с роутерами серии RG от Eltex. Список актуальных моделей, поддерживающих данную технологию, вы можете посмотреть в каталоге устройств на сайте производителя.

Расширить зону покрытия по технологии EasyMesh можно, соединив RG-1440G-WZ с репитером RR-11.

Первый способ

1. Подключите репитер к сети. Это должно происходить в непосредственной близости от роутера серии RG, с которым будет сопрягаться репитер. Дождитесь, пока индикатор включения слева на лицевой панели не загорится зеленым.
2. Зажмите кнопку WPS на корпусе роутера.
3. Зажмите и удерживайте несколько секунд кнопку WPS на правой грани репитера. Не отпускайте кнопку, пока индикатор посередине на лицевой панели не начнет мигать. После этого начнется сопряжение с роутером. О подключении устройства к сети роутера и доступе в интернет будет указывать зеленый индикатор в правой части лицевой панели.
4. После настройки отключите репитер от электропитания и расположите между роутером и зоной слабого приема Wi-Fi, а затем подключите к сети электропитания. Репитер должен находиться в зоне приема беспроводной сети роутера – там, где хорошо подключаются устройства. Если индикатор приема репитера (слева на лицевой панели) загорится красным, переместите репитер ближе к роутеру.
5. Подключите пользовательские устройства к сети в зоне покрытия репитера. Расширенная таким образом сеть будет иметь единый логин и пароль для входа по всей зоне покрытия. При подключении с помощью WPS репитера RR-11 к роутеру Eltex серии RG произойдет автоматическая настройка репитера RR-11 в качестве агента сети EasyMesh.

Второй способ

1. Подключите репитер в розетку электропитания. Это должно происходить рядом с роутером, с которым будет сопрягаться репитер. Дождитесь, пока индикатор включения слева на лицевой панели не загорится зеленым.
2. После этого подключитесь к сети репитера с помощью смартфона или компьютера, используя Wi-Fi или Ethernet-кабель:
   • Для подключения смартфона или компьютера по Wi-Fi к RR-11 найдите Wi-FI сеть в соответствующем меню устройств с именем RR-WiFi-xxxx, где xxxx – последние четыре символа MAC-адреса репитера. Он указан на наклейке на корпусе устройства.
   • Компьютер можно подключить к RR-11 с помощью провода. Для этого необходимо соединить LAN-порт репитера с LAN-портом компьютера с помощью Ethernet-кабеля.
3. После подключения зайдите в браузер и введите в строке адрес http://rr.loc или http://192.168.0.1. Для входа используйте логин и пароль, указанные на наклейке на корпусе репитера.
4. После входа появится экран мастера быстрой настройки. На первом экране можно изменить имя пользователя и пароль для входа в веб-интерфейс настройки репитера. После этого нажмите кнопку «Далее». Мастер быстрой настройки доступен, если на устройстве установлены настройки по умолчанию. Для сброса репитера на левой грани устройства есть кнопка F, для нажатия на нее используйте любой подходящий тонкий предмет.
5. На втором экране выберите Wi-Fi сеть вашего роутера и введите пароль. После этого нажмите кнопку «Подключиться». Когда репитер подключится к сети роутера и станет доступен интернет, индикатор справа на лицевой панели загорится зеленым.
6. Аналогично первому способу, отключите репитер от сети и расположите в месте между роутером и зоной слабого приема Wi-Fi. После включения в электрическую сеть убедитесь, что индикатор приема сигнала репитера горит зеленым. Беспроводная сеть будет иметь единый логин и пароль для подключения устройств по всей зоне покрытия.

Установка приложения Eltex Home, регистрация, вход

1. Скачайте и установите приложение Eltex Home. Оно доступно в магазинах Google Play для Android и AppStore для iOS.
2. Зайдите в установленное приложение. Внизу на начальном экране находится меню выбора сервера. Он настроен и выбран по умолчанию, не меняйте его, если не знаете, для чего это нужно.
3. Нажмите кнопку «Начать». Войти в аккаунт, если вы уже зарегистрированы на платформе Eltex Home, или нажмите кнопку «Зарегистрироваться» внизу экрана. При регистрации на платформе умного дома Eltex Home укажите адрес электронной почты и придумайте пароль. После этого на адрес, который вы указали при регистрации, придет письмо. Перейдите по ссылке в нем для подтверждения регистрации. После этого вернитесь в приложение Eltex Home и войдите под своим логином и паролем.

После входа в учетную запись приложение автоматически создаст дом, к которому будут привязаны смарт-устройства. При необходимости его можно изменить. Для этого на главном экране нажмите на «Мой дом» в верхнем левом углу. Откроется всплывающее меню, в котором можно добавить новый дом или отредактировать дом по умолчанию. Для редактирования нажмите на иконку карандаша рядом с именем дома.

Добавление хаба на платформу умного дома

Перед добавлением на платформу умного дома RG-1440G-WZ должен быть подключен к интернету через WAN-порт, а в его веб-интерфейсе должна быть включена функция «Умный дом».

Если вы еще не добавляли хаб, на главном экране Eltex Home нажмите «Добавить хаб» или перейдите в «Еще» – «Хабы» и нажмите «+» в верхнем правом углу.

Добавить хаб можно двумя способами:

• При автоматическом способе наведите камеру смартфона на штрихкод возле поля WAN MAC на нижней панели RG-1440G-WZ. После этого он автоматически добавится в систему.
• При ручном способе на появившемся экране нажмите кнопку «Добавить вручную» внизу экрана. После этого введите MAC-адрес устройства и нажмите «ОК». Его можно посмотреть на наклейке на нижней панели устройства в поле WAN MAC.

При успешном добавлении RG-1440G-WZ появится всплывающее уведомление с сообщением об этом. Также статус устройства можно посмотреть во вкладке «Хабы».

Добавление смарт-устройств на платформу умного дома Eltex

Перед добавлением датчиков роутер с хабом умного дома RG-1440G-WZ уже должен быть добавлен на платформу, подключен к интернету через WAN-порт, а в его веб-интерфейсе активирована функция «Умный дом».

Добавление датчиков Z-Wave c помощью QR-кода

Для успешного добавления датчиков и смарт-устройств в систему необходимо разрешить приложению Eltex Home доступ к местоположению и камере.

Датчики открытия SZ-MCT, движения SZ-PIR, протечки SZ-WLK, температуры и влажности SZ-AIR поддерживают функцию SmartStart, с помощью которой можно быстро добавить датчики в систему.

1. Если в приложении еще не добавлено ни одного Z-Wave устройства, но добавлен хаб, на главном экране нажмите на кнопку «Добавить устройство». Если в приложении уже есть смарт-устройства, нажмите на «+» в верхнем правом углу и выберите «Добавить устройство». Перед добавлением датчика роутер с хабом умного дома RG-1440G-WZ уже должен быть добавлен на платформу, подключен к интернету через WAN-порт, а в его веб-интерфейсе активирована функция «Умный дом».
2. Откроется окно с выбором добавляемого устройства – Wi-Fi или Z-Wave. Нажмите Z-Wave и кнопку «Далее». Выберите активный хаб и нажмите «Далее». Перед добавлением извлеките изолятор (для датчиков температуры и влажности, открытия, протечки) или включите (для датчика движения), после этого сделайте сброс к заводским настройкам. Как это сделать, смотрите в инструкциях к датчикам. После этого в зависимости от устройства установите изолятор обратно или выключите устройство.
3. На экране добавления датчика нажмите кнопку «Сканировать». Откроется камера с рамкой для сканирования QR-кода. Наведите ее на QR-код, расположенный на задней панели датчика. Платформа создаст виртуальное устройство.
4. Для датчиков открытия, протечки, температуры и влажности извлеките изолятор. У датчика движения его нет – включите его, зажав кнопку на задней панели на 5–7 секунд. Во всех случаях индикатор на датчиках должен мигнуть один раз.
5. Начнется процесс инициализации устройства, по завершении которой устройство появится на главном экране в группе «Устройства», где вы сможете управлять добавленными датчиками и просматривать события, связанные с их работой.

Добавление датчиков Z-Wave вручную

Для успешного добавления датчиков в систему умного дома необходимо разрешить приложению Eltex Home доступ к местоположению и камере.

1. Если в приложении еще не добавлено ни одного устройства, но добавлен хаб, на главном экране нажмите на кнопку «Добавить устройство». Если в приложении уже есть смарт-устройства, нажмите на «+» в верхнем правом углу и выберите «Добавить устройство». Перед добавлением датчика роутер с хабом умного дома RG-1440G-WZ уже должен быть добавлен на платформу, подключен к интернету через WAN-порт, а в его веб-интерфейсе активирована функция «Умный дом».
2. Откроется окно с выбором типа добавляемого устройства – Wi-Fi или Z-Wave. Нажмите Z-Wave и кнопку «Далее». Выберите активный хаб и нажмите «Далее».
3. Откроется экран с выбором способа добавления. Нажмите «Добавить вручную».
4. Следуйте инструкциям на экране. Извлеките изолятор, сделайте сброс датчика к заводским настройкам, нажмите «Далее».
5. Следуйте инструкциям на экране: переведите датчик в режим добавления, трижды нажав сервисную кнопку на корпусе или плате датчика. Подробнее, как это сделать, смотрите в инструкциях к датчикам.
6. Убедитесь, что индикатор часто замигал. Дождитесь, пока не появится окно с предложением ввести код DSK. Он находится на наклейке рядом с QR-кодом. После ввода нажмите «ОК».
7. Дождитесь появления сообщения об успешном добавлении и нажмите «Готово». Датчики появятся на главном экране приложения Eltex Home в группе «Устройства», где вы сможете управлять ими и просматривать события, связанные с их работой.

Добавление Wi-Fi смарт-устройств с помощью QR-кода

Перед добавлением Wi-Fi смарт-устройств уже должен быть подключен роутер и обеспечен беспроводной доступ к интернету.

1. Войдите в приложение Eltex Home. Если еще не добавлено ни одного устройства, на главном экране выберите «Добавить Wi-Fi устройства».

   Если вы уже добавляли смарт-устройства, на главном экране нажмите на «+» в верхнем правом углу и выберите «Добавить устройство».

Для успешного добавления смарт-устройств в систему необходимо разрешить приложению Eltex Home доступ к местоположению и камере.

2. Система предложит добавить устройства – Wi-Fi или Z-Wave. Выберите Wi-Fi нажатием на соответствующую кнопку.
3. На экране выбора способа добавления устройства – с помощью QR-кода или вручную – выберите первый вариант.
4. Откроется камера смартфона с рамкой. Наведите ее на QR-код, расположенный на корпусе устройства. Приложение автоматически обнаружит устройство.
5. Убедитесь, что устройство подключено к сети и индикатор начал мигать. Расположение индикатора вы сможете узнать на слайдах в приложении. Если индикатор не мигает, сбросьте устройство к заводским настройкам. Как это сделать, смотрите в инструкциях к устройствам. Дождитесь мигания индикатора, после чего нажмите кнопку «Индикатор мигает».
6. Появится окно с выбором Wi-Fi-сетей. Выберите из списка вашу домашнюю сеть с частотой 2,4 ГГц. Введите пароль и подключитесь к ней. Нажмите «Далее».
7. Система начнет поиск устройства, он может занять некоторое время. После этого появится окно с предложением подключиться к устройству. Нажмите «Подключиться».

Через некоторое время устройство добавится на платформу Eltex Home, о чем просигнализирует уведомление. При успешном добавлении устройство появится в меню сервиса «Освещение» и «Все устройства».

Добавление Wi-Fi смарт-устройств вручную

Перед добавлением смарт-устройств уже должен быть подключен роутер и обеспечен беспроводной доступ к интернету.

Добавление вручную отличается от добавления по QR-коду тем, что после соединения с домашней Wi-Fi-сетью нужно подключиться к Wi-Fi-сети смарт-устройства.

Для успешного добавления смарт-устройств в систему необходимо разрешить приложению Eltex Home доступ к местоположению и камере.

1. В приложении Eltex Home на экране выберите способ добавления вручную.
2. Убедитесь, что устройство подключено к сети и индикатор мигает. Расположение индикатора на устройстве вы сможете узнать в приложении. Если индикатор не мигает, сбросьте устройство к заводским настройкам и дождитесь мигания индикатора, после чего нажмите кнопку «Индикатор мигает».
3. Появится окно с выбором Wi-Fi-сетей. Выберите из списка вашу домашнюю сеть с частотой 2,4 ГГц. Подключитесь к ней, введя пароль, и нажмите кнопку «Далее».
4. На следующем экране будет предложено подключиться к устройству. В списке устройств выберите ваше устройство с названием вида ELTEX-SW-XXXXXX, где ХХХXXX – название устройства и последние цифры его MAC-адреса.
5. Откроется меню подключения к устройству. Введите пароль – десятизначный серийный номер, расположенный на наклейке со штрихкодом на корпусе устройства рядом с символами S/N. При этом второй символ пароля вводится в нижнем регистре. Например, если серийный номер FC7E123456, то необходимо ввести Fс7E123456.
6. Система начнет поиск устройства, он может занять некоторое время. После этого появится окно с предложением подключиться к устройству. Нажмите «Подключиться».

Через некоторое время устройство добавится на платформу Eltex Home, появится сообщение об этом. При успешном добавлении оно появится в меню сервиса «Освещение» и «Все устройства».

Материалы

Руководство пользователя

• RG-1440G-WZ, RG-1440G-Wac_user_manual_1.11.2.pdf

Инструкция

• Инструкция_RG-1440G-WZ.pdf

Сертификаты

• Declaration EAC RG series.pdf
• Сертификат ОС-6-РД-1584_RG-55xx_RG-14xx_RG-54xx.pdf

Видеоинструкции

Техподдержка

Для консультации по вопросам эксплуатации, настройки оборудования, а также ненадлежащего качества товара вы можете обратиться в техническую поддержку Eltex:

• по электронной почте: help@eltex-doma.ru
• через форму на сайте
• через приложение Eltex Home: в настройках аккаунта перейдите в «Центр поддержки» и опишите проблему в форме обращения и нажмите «Отправить».

Гарантия и ремонт

Изготовитель:
ООО «Предприятие «ЭЛТЕКС».

Адрес изготовителя:
Россия, 630047, Новосибирск, ул. Окружная, 29В

Официальный сайт: eltex-doma.ru

Гарантия: 1 год с момента покупки.

Срок службы: 5 лет. Изготовитель гарантирует отсутствие производственных дефектов и дефектов материалов при соблюдении потребителем условий эксплуатации, установленных в настоящей инструкции.

По вопросам ремонта обратитесь в техническую поддержку Eltex.
