Умный выключатель SZ-SBR

Об устройстве

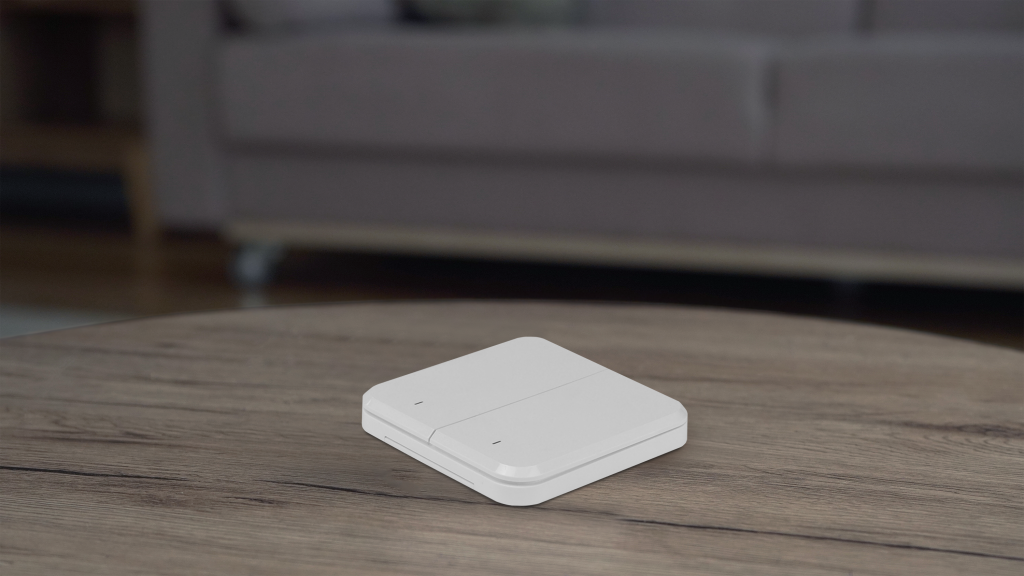

SZ-SBR – двухклавишный беспроводной выключатель, который упрощает управление умным домом Eltex. С его помощью вы сможете управлять реле, розетками Eltex, настроенными ранее сценариями и режимами умного дома.

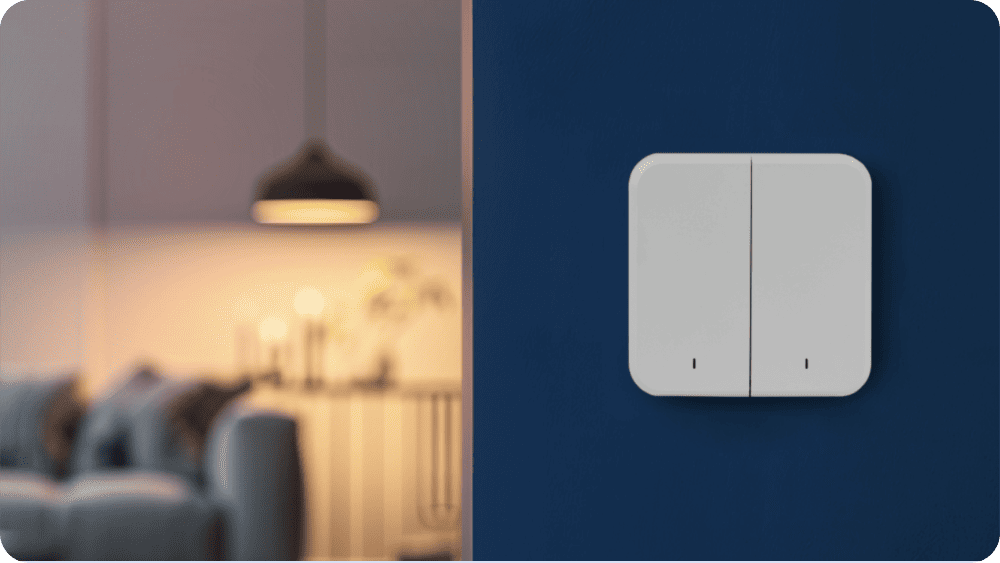

Выключатель работает от батарейки, его можно установить в удобное место: на горизонтальную поверхность или прикрепить на стену. В комплекте для этого есть комплект крепежа и монтажный скотч.

SZ-SBR является частью умного дома Eltex и поддерживает технологию Z-Wave. Для его работы необходим хаб умного дома Eltex, например, SH-20-WBZ.

Каждая клавиша выключателя поддерживает четыре типа нажатий: одиночное, двойное, тройное и длительное. Всего, для устройства можно создать до 8 сценариев.

Технические характеристики

Комплект поставки

• Двухклавишный беспроводной выключатель SZ-SBR
• Батарейка питания — 1 шт. (установлена в корпус)
• Монтажный скотч
• Комплект крепежа
• Медиатор для вскрытия корпуса
• Инструкция по эксплуатации

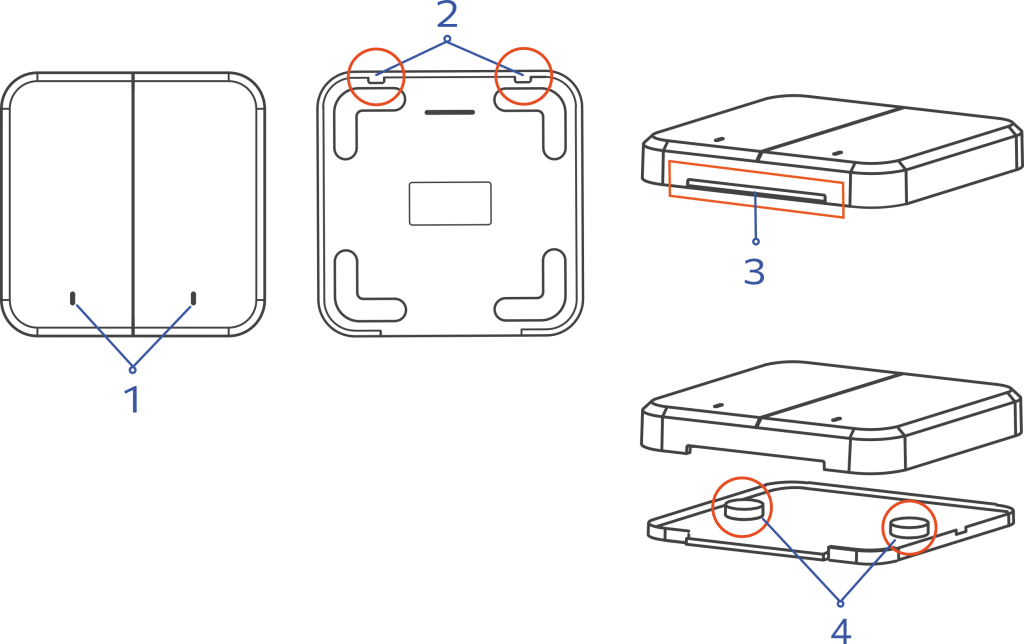

Схема устройства

1 – индикаторы

2 – фиксаторы и пазы крышки

3 – отверстие для вскрытия корпуса

4 – отверстия для просверливания

Условия эксплуатации

• Выключатель предназначен только для использования в помещениях.
• Не подвергайте выключатель воздействию пыли, дыма, воды и других жидкостей. Не допускайте механических повреждений устройства.
• Не устанавливайте выключатель вблизи объектов, являющихся мощными источниками тепла или имеющих свойство быстро менять свою температуру (камины, печи, кондиционеры, радиаторы отопления и т.д.), а также в местах с сильными потоками воздуха или возможностью попадания прямых солнечных лучей.
• Обслуживание и ремонт выключателя должны производиться только квалифицированным персоналом.
• В конце срока службы не выбрасывайте выключатель с обычным бытовым мусором. Передайте его в пункт утилизации электроники.

Монтаж устройства

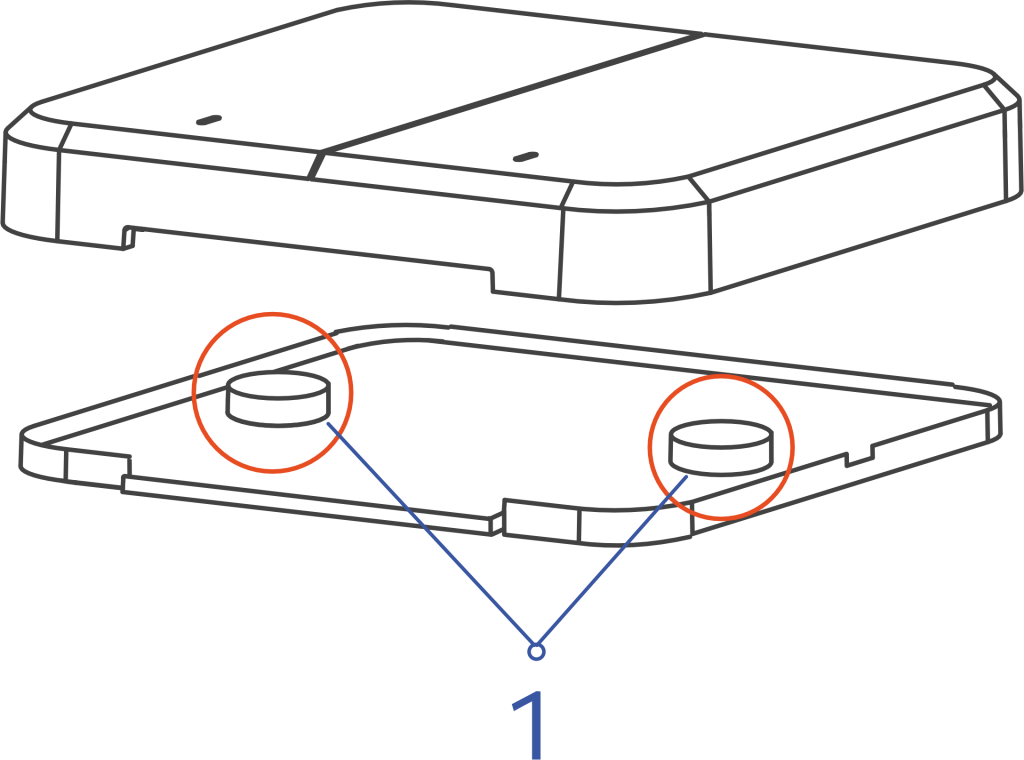

Выключатель можно установить на столе или закрепить на стену. Для этого используйте скотч или шурупы из комплекта поставки. С внутренней стороны задней крышки есть специальные отверстия для просверливания (1).

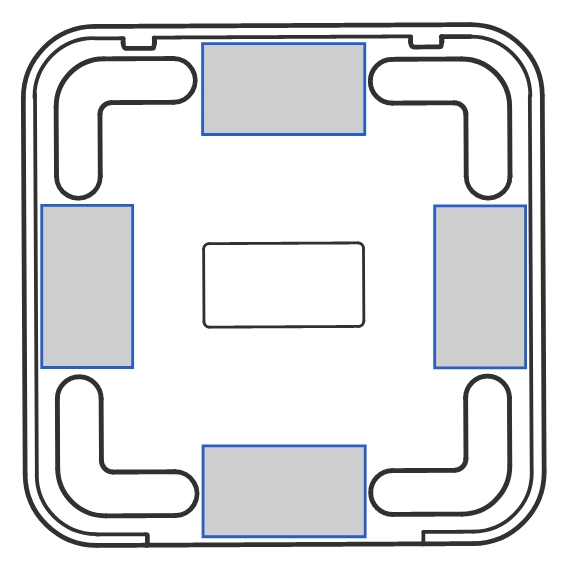

На рисунке ниже показано рекомендуемое расположение скотча на задней панели устройства.

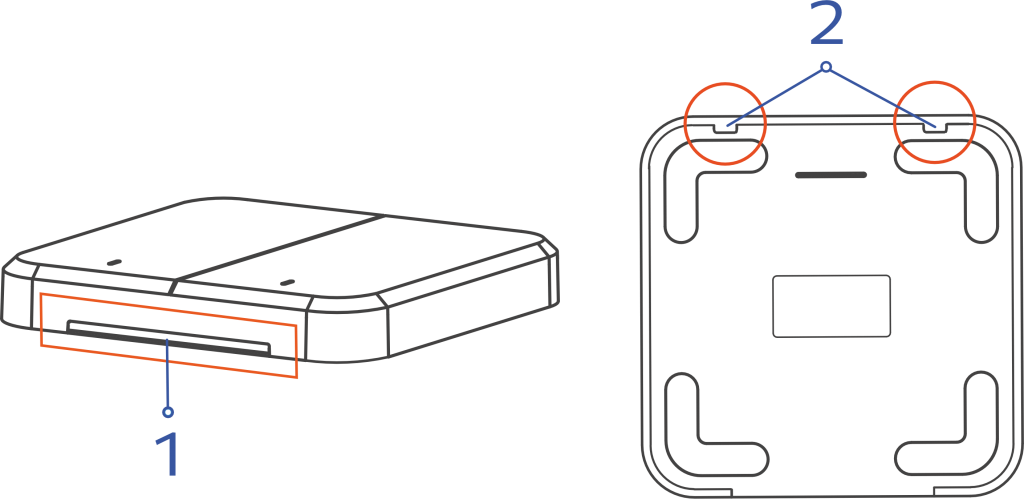

Замена батареи

• Вскройте корпус выключателя: вставьте медиатор в отверстие в нижней части устройства (1) и поверните его до открытия крышки.
• Удалите батарейку и замените ее на новую.
• Соедините пазы на крышке с фиксаторами на корпусе (2) и защелкните крышку.

Сброс к заводским настройкам

Быстро нажмите на обе клавиши выключателя 6 раз. При успешном сбросе оба световых индикатора дважды загорятся зелёным на несколько секунд. Выключатель будет исключен из системы умного дома и сбросит все настройки до значений по умолчанию.

Добавление выключателя в умный дом Eltex

Добавление с помощью QR-кода

Если в приложении еще не добавлено ни одного Z-Wave устройства, на главном экране приложения Eltex Home нажмите на кнопку «Добавить устройство».

Если в приложении уже добавлены смарт-устройства, нажмите на «+» в верхнем правом углу на главном экране и выберите «Добавить устройство». Откроется окно с выбором типа устройства. Нажмите «Выключатель». Выберите дом, в который будет добавлено устройство, и нажмите «Продолжить». Выберите активный хаб и нажмите «Продолжить».

На экране добавления выключателя наведите рамку камеры на QR-код для его сканирования. QR-код расположен на задней панели устройства, затем извлеките изолятор и дождитесь добавления. Платформа создаст виртуальное устройство. Укажите уже существующую группу или создайте новую. Выключатель будет доступен, когда появится на главном экране приложения.

Добавление вручную

Если в приложении Eltex Home еще не добавлено ни одного устройства, на главном экране нажмите на кнопку «Добавить устройство». Если в приложении уже есть смарт-устройства, нажмите на «+» в верхнем правом углу главного экрана и выберите «Добавить устройство». Откроется окно с выбором типа устройства. Нажмите «Выключатель». Выберите дом, в который будет добавлено устройство, и нажмите «Продолжить». Выберите активный хаб и нажмите «Продолжить». Откроется экран с выбором способа добавления. Нажмите «Добавить вручную». Следуйте инструкциям на экране: быстро нажмите на обе клавиши выключателя три раза. Индикаторы начнут мигать зелёным, что означает устройство переведено в режим добавления. Дождитесь появления сообщения об успешном добавлении и нажмите «Готово». Укажите уже существующую группу, куда будет добавлен выключатель, или создайте новую.

Как запрограммировать клавиши выключателя

Чтобы добавить на клавиши выключателя нужные команды и управлять умным домом, нажмите на иконку выключателя на главном экране приложения, затем нажмите «Задать действия клавишам через сценарии», выберете «Сценарии».

Теперь необходимо ввести названия сценария и создать необходимые условия для каждой клавиши.

Настроенные команды помогут управлять устройствами умного дома: одним нажатием можно включить люстру или торшер (с помощью реле, розетки), режимами «Я дома», «Я не дома», «Я в отпуске» или настроенными ранее сценариями, например, климатическими.

Материалы

Руководство пользователя

• SZ-SBR_user_manual_retail_1.0.0.pdf

Инструкция

• SZ-SBR_1.0.0_ритейл.pdf

Видеоинструкции

Техподдержка

Для консультации по вопросам эксплуатации, настройки оборудования, а также ненадлежащего качества товара вы можете обратиться в техническую поддержку Eltex:

• по электронной почте: help@eltex-doma.ru
• через форму на сайте
• через приложение Eltex Home: в настройках аккаунта перейдите в «Центр поддержки» и опишите проблему в форме обращения и нажмите «Отправить».

Гарантия и ремонт

Изготовитель:
ООО «Предприятие «ЭЛТЕКС».

Адрес изготовителя:
Россия, 630047, Новосибирск, ул. Окружная, 29В

Официальный сайт: eltex-doma.ru

Гарантия: 1 год с момента покупки.

Срок службы: 5 лет. Изготовитель гарантирует отсутствие производственных дефектов и дефектов материалов при соблюдении потребителем условий эксплуатации, установленных в настоящей инструкции.

По вопросам ремонта обратитесь в техническую поддержку Eltex.
