Умный выключатель ST-SBR

Об устройстве

ST-SBR – двухклавишный беспроводной выключатель для умного дома Eltex, работающий по технологии Matter over Thread. Выключатель управляет реле, розетками и другими устройствами настроенными сценариями в приложении Eltex Home.

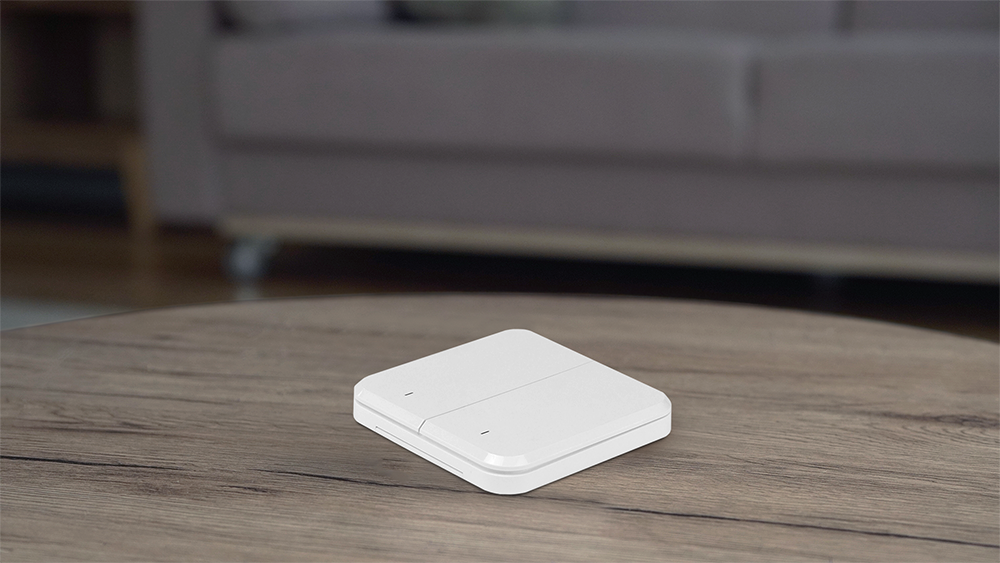

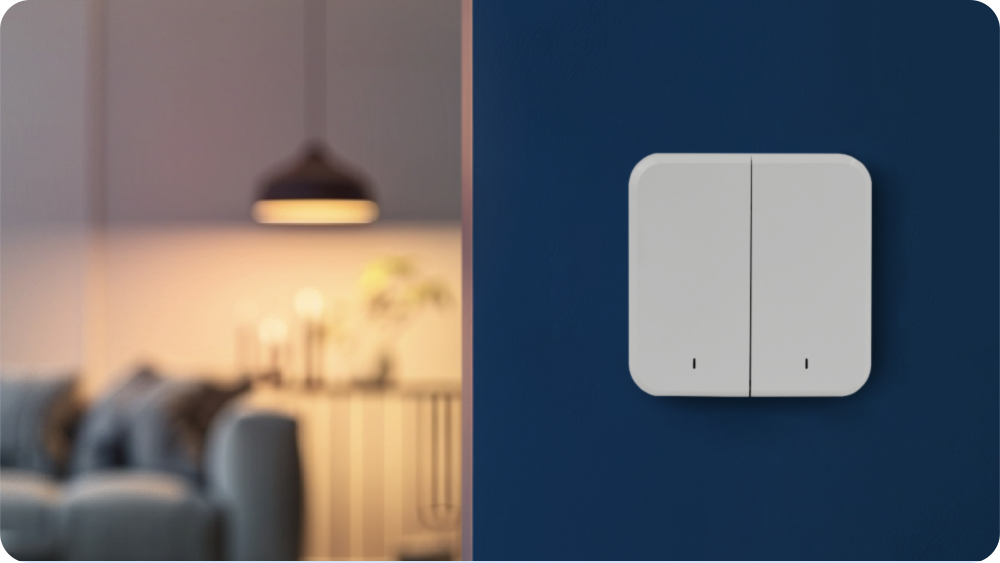

Он работает от батарейки, поэтому его можно установить в любом удобном месте – на горизонтальную поверхность или закрепить на стену.

Каждая клавиша поддерживает четыре типа нажатий: одиночное, двойное, тройное и длительное, что позволяет создавать до 8 сценариев.

Технические характеристики

Комплект поставки

• Двухклавишный беспроводной выключатель ST-SBR
• Батарейка питания – 1 шт. (установлена в корпус)
• Монтажный скотч
• Комплект крепежа
• Медиатор для вскрытия корпуса
• Инструкция по эксплуатации

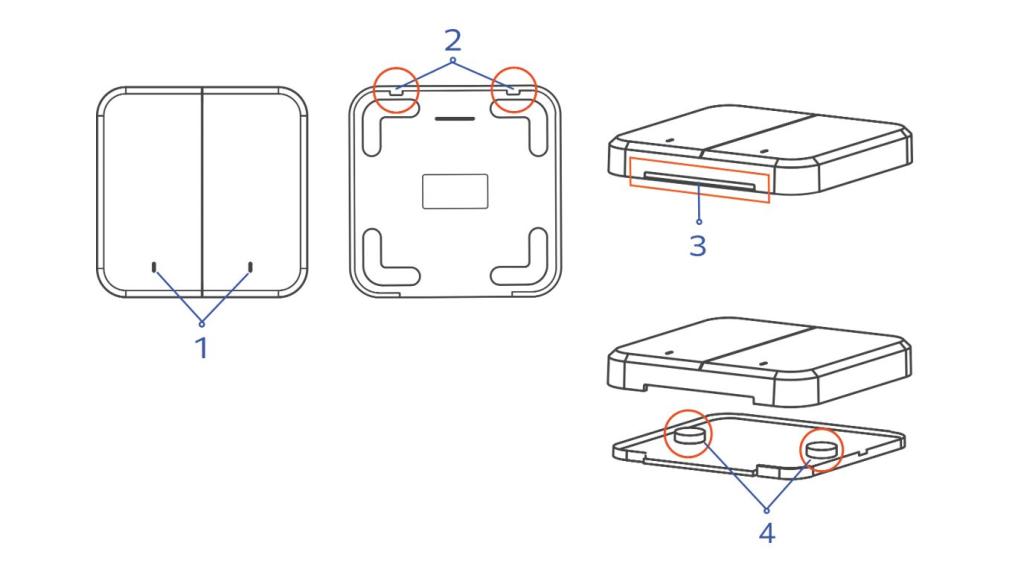

Схема устройства

1 – индикаторы

2 – фиксаторы и пазы крышки

3 – отверстие для вскрытия корпуса

4 – отверстия для просверливания

Условия эксплуатации

• Выключатель предназначен только для использования в помещениях.
• Не подвергайте выключатель воздействию пыли, дыма, воды и других жидкостей. Не допускайте механических повреждений устройства.
• Не устанавливайте выключатель вблизи объектов, являющихся мощными источниками тепла или имеющих свойство быстро менять свою температуру (камины, печи, кондиционеры, радиаторы отопления и т.д.), а также в местах с сильными потоками воздуха или возможностью попадания прямых солнечных лучей.
• Обслуживание и ремонт выключателя должны производиться только квалифицированным персоналом.
• В конце срока службы не выбрасывайте выключатель с обычным бытовым мусором. Передайте его в пункт утилизации электроники.

Монтаж устройства

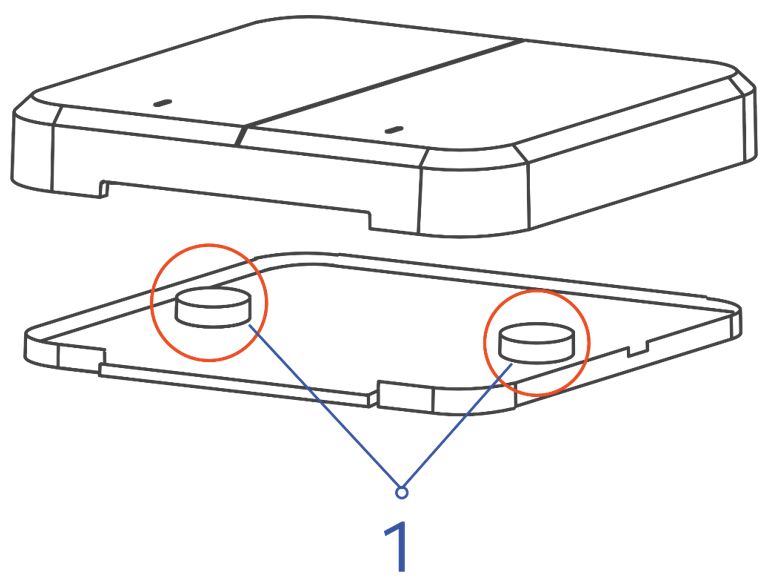

Выключатель можно установить на столе или закрепить на стену. Для этого используйте скотч или закрепите устройство на шурупы из комплекта поставки. С внутренней стороны задней крышки есть специальные отверстия для просверливания под них (1).

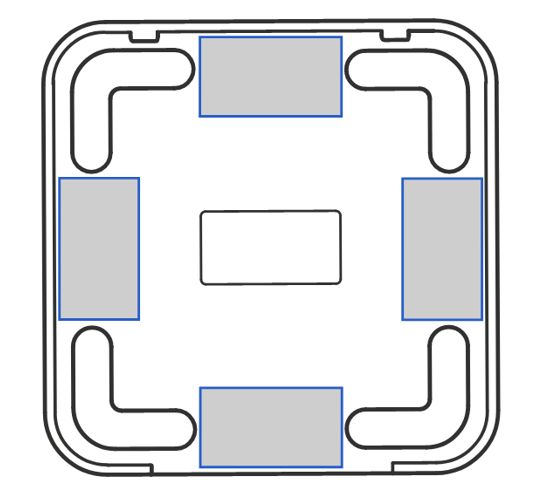

На рисунке ниже показано рекомендуемое расположение скотча на задней панели устройства.

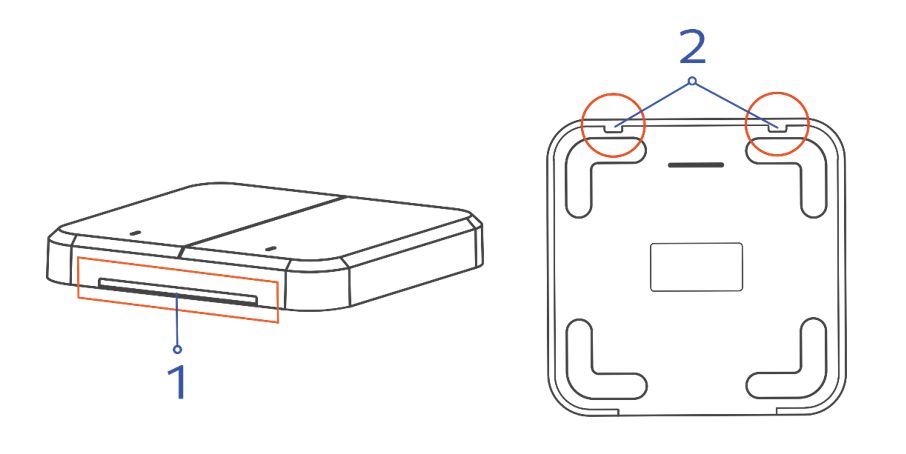

Замена батареи

• Вскройте корпус выключателя: вставьте медиатор в отверстие в нижней части устройства (1) и поверните его до открытия крышки.
• Удалите батарейку и замените ее на новую.
• Соедините пазы на крышке с фиксаторами на корпусе (2) и защелкните крышку.

Сброс к заводским настройкам

Быстро нажмите на обе клавиши выключателя 6 раз. При успешном сбросе оба световых индикатора дважды загорятся зелёным на 1–2 секунды. Выключатель будет исключен из системы умного дома и сбросит все настройки до значений по умолчанию.

Добавление выключателя в умный дом Eltex

Добавление с помощью QR-кода

1. Если в приложении еще не добавлено ни одного устройства, на главном экране приложения Eltex Home нажмите на кнопку «Добавить устройства».

Если в приложении уже добавлены умные устройства, нажмите на «+» в верхнем правом углу на главном экране и выберите «Добавить устройство».

2. В разделе «Добавление» выберите раздел «Matter», на всплывающем экране выберите «Matter over Thread».
3. В последующих вкладках выберите дом и хаб, к которому будет подключаться выключатель, и нажмите «Продолжить».
4. На экране добавления выключателя наведите рамку камеры на QR-код для его сканирования. QR-код расположен на задней панели устройства.
5. Извлеките изолятор и нажмите кнопку «Продолжить» в приложении.

Начнется добавление выключателя, по завершении которого он появится на главном экране в группе «Устройства» и в сервисе «Управление», откуда можно управлять им и просматривать события, связанные с его работой.

Добавление вручную

1. Если в приложении еще не добавлено ни одного устройства, на главном экране приложения Eltex Home нажмите на кнопку «Добавить устройства».

Если в приложении уже добавлены умные устройства, нажмите на «+» в верхнем правом углу на главном экране и выберите «Добавить устройство».

2. В разделе «Добавление» выберите раздел «Matter», на всплывающем экране выберите «Matter over Thread».
3. В последующих вкладках выберите дом и хаб, к которому будет подключаться выключатель, и нажмите «Продолжить».
4. На экране добавления выключателя нажмите «Добавить вручную». Следуйте инструкциям на экране. Введите 11-значный код DSK, указанный на наклейке на корпусе выключателя.
5. Извлеките изолятор и нажмите кнопку «Продолжить» в приложении. Начнется добавление выключателя, по завершении которого он появится на главном экране в группе «Устройства» и в сервисе «Управление», откуда можно управлять им и просматривать события, связанные с его работой.

Как запрограммировать клавиши выключателя

Чтобы добавить на клавиши выключателя нужные команды и управлять умным домом:

1. Нажмите на иконку выключателя на главном экране приложения, затем нажмите «Задать действия клавишам через сценарии», выберете «Сценарии».
2. Введите название сценария и создайте необходимые условия для каждой клавиши.

Настроенные команды помогут управлять устройствами умного дома:

• нажатиями (одинарным, двойным, тройным, долгим), например, можно включить люстру или торшер (с помощью реле, розетки);
• через режимы «Я дома», «Я не дома», «Я в отпуске» или настроенные ранее сценарии, например, климатические.

Добавление выключателя на сторонние платформы

Если планируется работа выключателя с голосовым помощником, в приложении Eltex Home перейдите в карточку устройства, в её настройках введите новое название устройства. Пишите кириллицей, без пунктуации и спецсимволов. Между словами и числами ставьте пробел

После добавления беспроводного выключателя ST-SBR в приложении Eltex Home, его также можно добавить в умные дома Яндекс, Сбер и VK и использовать вместе с голосовыми помощниками платформ. Для этого нужно интегрировать умный дом Eltex в умные дома сторонних производителей.

Для работы ST-SBR в системе умного дома необходимо наличие хаба Eltex с поддержкой Matter over Thread, например SH-130. Также устройства Eltex, работающие на этой технологии, можно добавить в умные дома сторонних брендов напрямую через хабы сторонних производителей. Поддержаны платформы Home Assistant, HomePod. Совместимость выключателя с другими платформами возможна, но не гарантируется.

Дом с Алисой

1. Cкачайте приложение «Дом с Алисой» из Google Play, RuStore, Huawei AppGallery для устройств на Android или из AppStore для устройств на iOS.
2. Войдите в приложение и авторизуйтесь. Для этого нажмите кнопку «Войти» и введите данные вашей учетной записи Яндекса. Если у вас нет аккаунта, пройдите процедуру регистрации: нажмите кнопку «Добавить аккаунт» и заполните поля.
3. После успешного входа на главном экране приложения нажмите на плитку «Устройства». Появится список вендоров, поддерживаемых платформой умного дома Яндекса. В поисковой строке введите «Eltex». Появится вариант «Eltex Home». Выберите его.
4. Отобразится экран с инструкцией по добавлению устройств Eltex. Внизу будет кнопка «Привязать к Яндексу». Нажмите на нее. Появится окно для входа в учетную запись платформы Eltex Home.
5. Введите логин и пароль от учетной записи Eltex. После входа устройства, добавленные в приложения Eltex Home, синхронизируются с платформой Яндекса и будут доступны в приложении «Дом с Алисой».

Салют!

1. Скачайте приложение «Салют!» для устройств на Android из Google Play, RuStore, Huawei AppGallery или по ссылке https://sberdevices.ru/app/.. Для устройств на iOS приложение временно отсутствует в App Store.
2. Откройте приложение и войдите в аккаунт СберID. Если у вас его нет, пройдите процедуру регистрации.
3. На главном экране приложения перейдите на экран «Умный дом», нажав на иконку в правом верхнем углу или сделав свайп влево.
4. Нажмите кнопку «Плюс» в верхней части экрана «Умный дом».
5. Появится меню «Добавить». Выберите пункт «Устройства других производителей».
6. В списке найдите Eltex Home и выберите его. Появится меню «Как настроить» с инструкцией. Нажмите на кнопку «Привязать аккаунт». К этому моменту вы уже должны быть зарегистрированы на платформе умного дома Eltex Home и на нее должны быть добавлены смарт-устройства Eltex.
7. Появится форма для входа на платформу Eltex Home. Введите данные учетной записи Eltex и нажмите кнопку «Войти». После этого начнется связывание платформы Eltex Home с платформой умного дома Сбера.
8. После успешного связывания датчики и устройства Eltex, добавленные в приложении Eltex Home, будут доступны в приложении «Салют!».

Маруся

1. Скачайте приложение «Маруся» из Google Play, RuStore, Huawei AppGallery для устройств на Android или из AppStore для устройств на iOS.
2. Войдите в учетную запись через VK ID или используйте для входа учетную запись mail.ru. Если вы не зарегистрированы, пройдите процедуру регистрации на VK или mail.ru.
3. На главном экране нажмите кнопку выпадающего меню в правом верхнем углу.
4. Перейдите на вкладку «Умный дом». Появится экран с кнопкой «Добавить устройство». Нажмите на нее.
5. В выпадающем меню «Добавить провайдера» выберите Eltex Home.
6. Введите логин/пароль учетной записи Eltex Home и войдите на платформу.
7. Начнется связывание аккаунта Eltex Home с Марусей. После чего устройства Eltex будут доступны в приложении и на устройствах, поддерживающих голосовой помощник Маруся.

Материалы

Руководство пользователя

• Руководство по эксплуатации ST-SBR.pdf

Видеоинструкции

Техподдержка

Для консультации по вопросам эксплуатации, настройки оборудования, а также ненадлежащего качества товара вы можете обратиться в техническую поддержку Eltex:

• по электронной почте: help@eltex-doma.ru
• через форму на сайте
• через приложение Eltex Home: в настройках аккаунта перейдите в «Центр поддержки» и опишите проблему в форме обращения и нажмите «Отправить».

Гарантия и ремонт

Изготовитель:
ООО «Предприятие «ЭЛТЕКС».

Адрес изготовителя:
Россия, 630047, Новосибирск, ул. Окружная, 29В

Официальный сайт: eltex-doma.ru

Гарантия: 1 год с момента покупки.

Срок службы: 5 лет. Изготовитель гарантирует отсутствие производственных дефектов и дефектов материалов при соблюдении потребителем условий эксплуатации, установленных в настоящей инструкции.

По вопросам ремонта обратитесь в техническую поддержку Eltex.
