Об устройстве

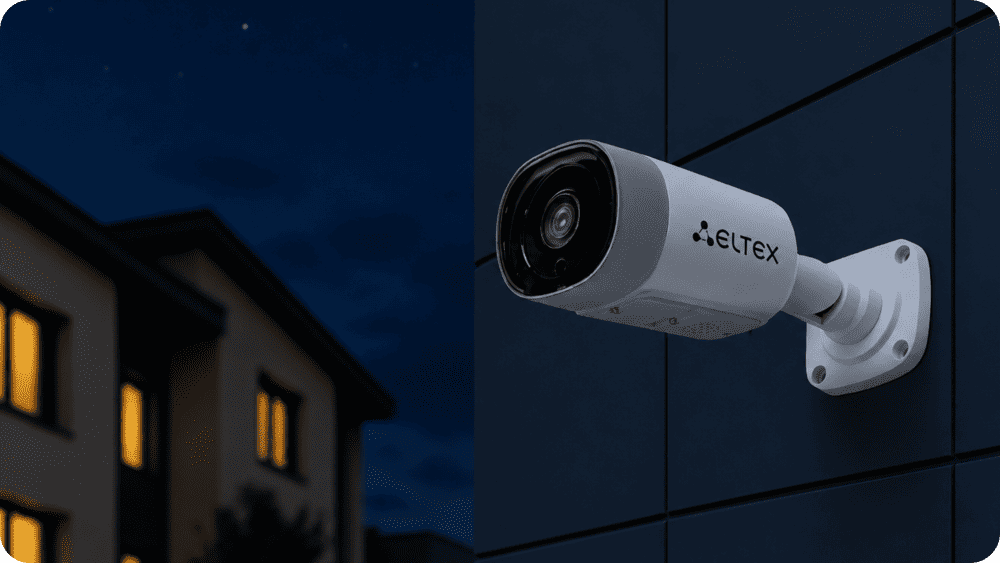

SV-BA101-E — проводная уличная IP-камера в металлическом корпусе, предназначенная для круглосуточного видеомониторинга на улице или в помещении. Камера подключается через Ethernet (с поддержкой PoE) и управляется через мобильное приложение Eltex Home (iOS и Android). Устройство интегрируется в систему умного дома Eltex и позволяет не только вести видеонаблюдение, но и создавать сценарии совместно с другими устройствами (датчики движения, открытия и другими).
Благодаря защищённому корпусу (степень защиты IP65) и температурному диапазону от –40 до +60 °C, камера надёжно работает в любых погодных условиях.
Технические характеристики
|
Интерфейсы:
|
- Интерфейс для карты памяти 1 × MicroSD
- Интерфейс Ethernet 1 × 10/100BASE-T (RJ-45) с поддержкой PoE
|
|
Операционная система:
|
Linux SDK
|
|
Матрица:
|
- Тип CMOS, прогрессивная развертка
- Физический размер 1/3”
- Разрешение матрицы 4 Мп
|
|
Оптика и подсветка:
|
- Фокусное расстояние 2,8 мм
- Диафрагма F/2.0
- Угол обзора по горизонтали 100°
- Угол обзора по диагонали 116°
- Угол наклона от 0° до 90°
- Угол поворота от 0° до 360°
- Инфракрасная подсветка, дальность до 20 м
|
|
Изображение:
|
- Цветное
- Максимальное разрешение 2560 × 1440
- Частота кадров 20 кадр/с (2560 × 1440), 25 кадр/с (1920 × 1080, 1280 × 720)
- Формат сжатия видео H.264, H.265
- Улучшение изображения DWDR, ANTI-FLICKER
- Соотношение сигнал/шум не менее 50 дБ
- Светочувствительность – цветное изображение: 0,05 лк, черно-белое изображение: 0 лк с включенной инфракрасной подсветкой
|
|
Аудио:
|
- Встроенный динамик
- Встроенный микрофон
- Формат сжатия аудио PCM, AAC, MP2
- Слоговая разборчивость до 5 м
|
|
Физические параметры:
|
- 12 B DC, PoE 802.3af
- Объем ОЗУ 128 МБ
- Объем ПЗУ 32 МБ
- Материал корпуса: металл
- Тип конструкции: цилиндрическая
- Установка камеры: в помещении и на улице
- Габариты (Ш × В × Г): 70 × 67 × 186 мм
- Масса 0,38 кг
- Рабочая температура от -40 до +60 °C
- Рабочая влажность не более 90 % (без образования конденсата)
- Степень защиты: IP65
|
|
Комплект поставки:
|
- IP-камера SV-BA101-E
- Кронштейн
- Комплект крепежа
- Гермоввод
- Шаблон крепления корпуса
- Инструкция по эксплуатации
|

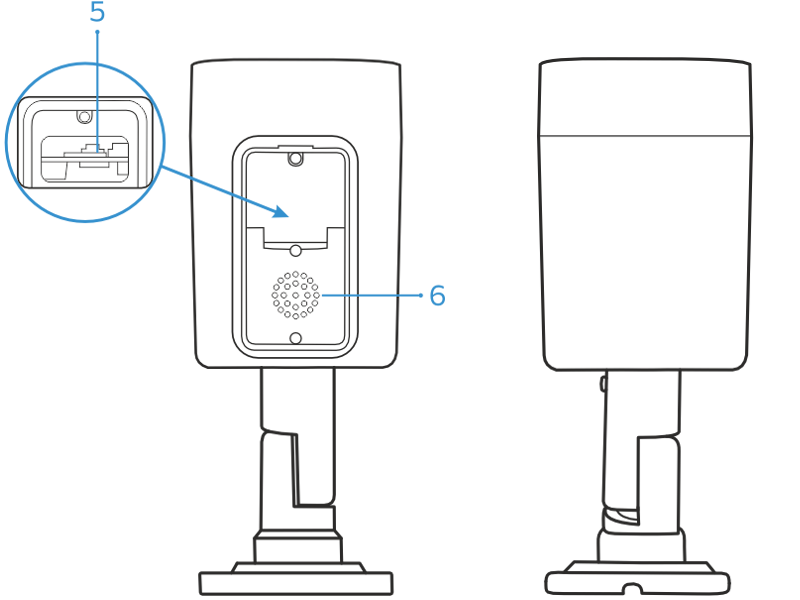

Cхема устройства
1 – объектив
2 – индикатор
3 – микрофон
4 – датчик освещённости
5 – слот для карты microSD
6 – динамик
7 – отверстие для кабеля

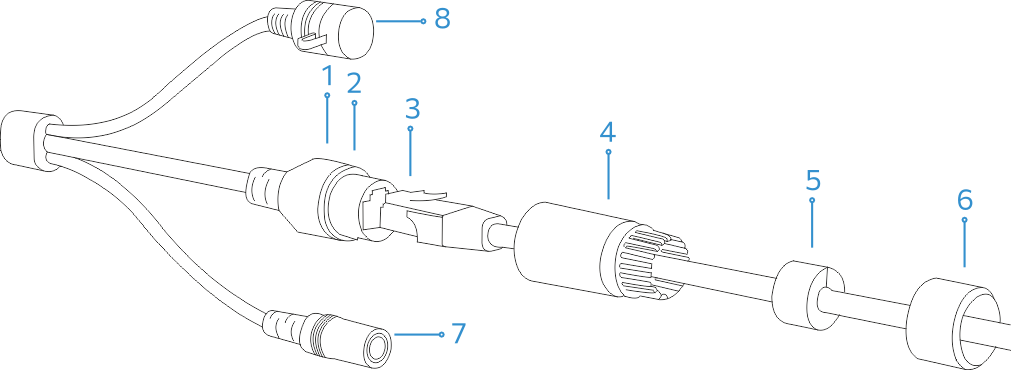

Конструктивное исполнение кабеля
1 – сетевой интерфейс
2 – уплотнительное кольцо
3 – Ethernet-кабель
4 – гермоввод
5 – водонепроницаемое кольцо
6 – фиксирующая гайка
7 – разъем для подключения адаптера питания
8 – кнопка сброса
Обозначение светового индикатора
|
Не горит
|
Устройство отключено или добавлено на платформу и работает
|
|
Красный, горит
|
Устройство в процессе обновления ПО
|
|
Красный, медленно мигает
|
Устройство ожидает QR-код или звуковой сигнал, для добавления на платформу
|
|
Красный, быстро мигает
|
Устройство получило настройки, идет процесс подключения к платформе
|
Условия эксплуатации
- Камера предназначена для использования в помещениях и на улице.
- Не устанавливайте устройство рядом с источниками тепла.
- Не подвергайте камеру воздействию пыли, дыма, воды и других жидкостей. Не допускайте механических повреждений устройства.
- Не вскрывайте корпус устройства. Внутри камеры нет элементов, предназначенных для обслуживания пользователем.
- В конце срока службы не выбрасывайте камеру с обычным бытовым мусором. Передайте ее в пункт утилизации электроники.
Выбор расположения камеры
- Определите области, которые требуют наблюдения. Учитывайте, что входные двери, окна и различные предметы могут попасть в зону обзора камеры и уменьшить её.
- Обратите внимание на освещение в месте установки камеры для обеспечения отчётливого изображения. Избегайте прямых солнечных лучей и других ярких источников света, направленных в объектив камеры. Также учитывайте источники света, которые могут создавать тени или блики на изображении.
- Учитывайте расположение источника питания. Не рекомендуется использовать удлинители или дополнительные кабели, так как это может ухудшить качество питания.
- Перед тем как окончательно зафиксировать камеру, удостоверьтесь, что она включена, добавлена на платформу умного дома, а зона её обзора соответствует вашим требованиям.
Сброс к заводским настройкам
Сбросить камеру к заводским настройкам можно двумя способами.
Программное восстановление
Откройте приложение Eltex Home, перейдите в карточку камеру, настройки которой нужно сбросить. Перейдите в раздел настроек – нажмите шестеренку в правом верхнем углу. Внизу нажмите кнопку «Удалить устройство». Подтвердите действие, через некоторое время камера будет удалена с платформы, после чего её настройки автоматически сбросятся до заводских настроек.
Аппаратное восстановление
Кнопка сброса расположена на кабеле. Снимите защитный колпачок, а затем нажмите и удерживайте кнопку сброса в течение трех секунд. После этого камера перезагрузится.

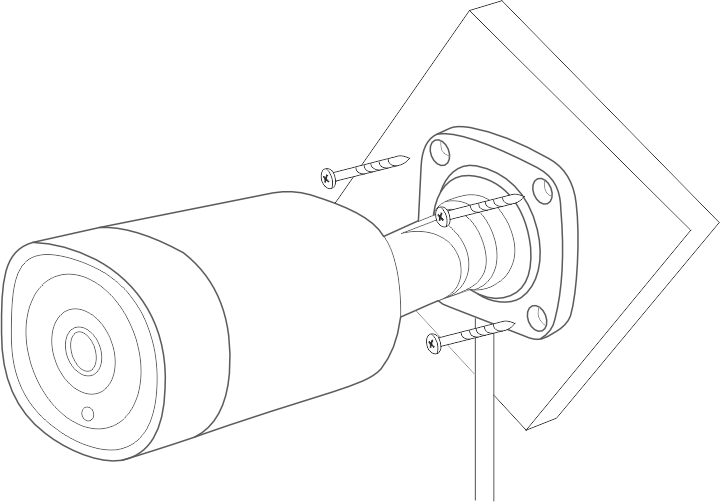

Монтаж с использованием кронштейна
Устройство можно установить на стены и потолок.
- Выберите место для расположения камеры с учетом рекомендаций, приведенных в разделе «Выбор расположения камеры».
- На выбранной поверхности отметьте, где будут просверлены четыре отверстия для кронштейна. Просверлите отверстия. Если необходимо, используйте дюбели.
- Совместите отверстия на стене с отверстиями на кронштейне и зафиксируйте камеру при помощи шурупов.
- Подключите Ethernet-кабель в порядке, обозначенном на изображении ниже: наденьте уплотнительное кольцо (2) на герметичный колпачок сетевого интерфейса (1). На Ethernet-кабель (3) наденьте фиксирующую гайку (6) и гермоввод (4). Вставьте Ethernet-кабель (3) в сетевой интерфейс. Подтяните гермоввод (4) и зафиксируйте его на герметичном колпачке (1). Наденьте водонепроницаемое кольцо (5) на гермоввод (4). Убедитесь, что кольцо плотно прилегает к коннектору. Подтяните фиксирующую гайку (6) и зафиксируйте ее на гермовводе (4). После подключения Ethernet-кабеля и его изоляции подключите кабель питания к разъему для питания (7).

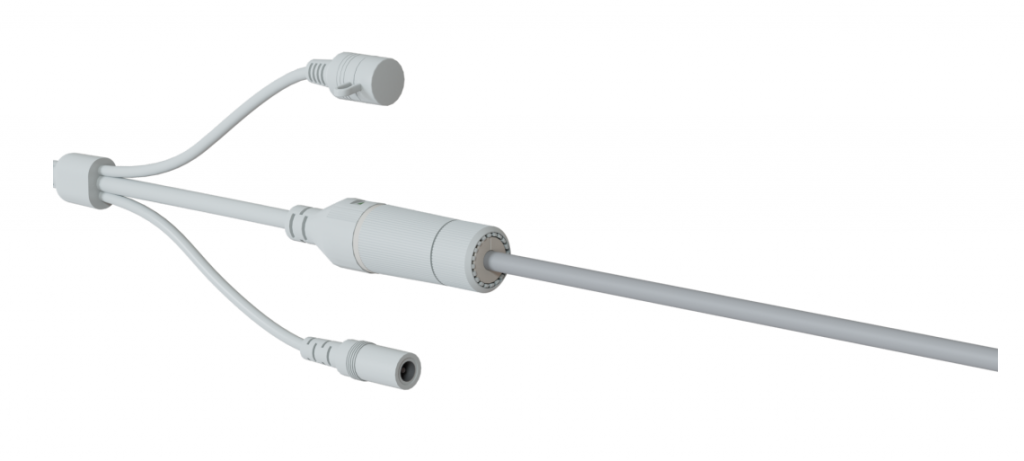

- Собранный кабель представлен на рисунке ниже.
Добавление на платформу Eltex Home
Установка приложения, регистрация, вход
Чтобы подключить IP-камеру, управлять ею и просматривать трансляции, необходимо зарегистрироваться на платформе умного дома Eltex.
- Скачайте и установите приложение Eltex Home. Оно доступно в магазинах Google Play, Rustore, Huawei AppGallery для Android и AppStore для iOS.
- Откройте приложение. На начальном экране находится меню выбора сервера. Он настроен и выбран по умолчанию, не меняйте его, если не знаете, для чего это нужно.
- Нажмите кнопку «Начать». Появится экран входа в приложение. Войдите в аккаунт, если вы уже зарегистрированы на платформе умного дома Eltex, или нажмите кнопку «Зарегистрироваться» внизу экрана.
При регистрации на платформе умного дома Eltex укажите адрес электронной почты и придумайте пароль. После этого на адрес, который вы указали, придёт письмо. Перейдите по ссылке в нем для подтверждения регистрации. После этого вернитесь в приложение Eltex Home и войдите под своим логином и паролем.
После входа в учётную запись приложение автоматически создаст дом, к которому будут привязаны устройства. При необходимости его можно изменить. Для этого на главном экране нажмите на «Мой дом» в верхнем левом углу. Откроется выпадающее меню, в котором можно добавить новые дома или отредактировать дом по умолчанию. Для редактирования нажмите на иконку карандаша рядом с названием дома.
Добавление камеры на платформу
- Подключите камеру к локальной сети
- Войдите в приложение Eltex Home. Если в приложении ещё не добавлено ни одного устройства, на главном экране нажмите «Добавить устройство».
Если в приложении уже есть смарт-устройства, на главном экране нажмите «+» в верхнем правом углу и выберите «Добавить устройство». Выберите камеру в списке устройств нажатием на соответствующую кнопку.
Для успешного добавления смарт-камеры в систему необходимо разрешить приложению Eltex Home доступ к местоположению и камере.
- Выберите дом, в который будет добавлена камера. Нажмите «Продолжить». Выберите тип подключения «Проводное подключение». Следуйте инструкциям на экране приложения и выберете предпочтительный способ добавления.
Подключение по QR-коду
На экране появится QR-код, сгенерированный приложением. Поднесите включённый экран смартфона с генерированным QR-кодом к объективу смарт-камеры на расстояние около 30 сантиметров и задержите на 5–10 секунд для его считывания.
Чтобы камера могла лучше считать QR-код, установите максимальную яркость экрана смартфона, не направляйте камеру на яркие источники света и отражения, придерживайтесь рекомендации по размещению экрана смартфона относительно камеры, направляйте камеру прямо на QR-код.
Подключение по звуковой дорожке
В приложении будет воспроизведена звуковая дорожка для подключения. Поднесите устройства с проигрываемой дорожкой к камере.
Чтобы камера могла лучше распознать звук, держите устройство со звуковой дорожкой на расстоянии не более 1 м от камеры, установите максимальную громкость и убедитесь, чтобы в помещении не было лишних шумов.
- При успешном распознавании звуковой дорожки или QR-кода индикатор начнет быстро мигать. По завершении добавления камеры на платформу индикатор погаснет.
- Дождитесь автоматического перехода в карточку камеры в приложении. В среднем камера добавляется до 2 минут.
Материалы
Руководство пользователя
Сертификаты
Видеоинструкции
Техподдержка
Для консультации по вопросам эксплуатации, настройки оборудования, а также ненадлежащего качества товара вы можете обратиться в техническую поддержку Eltex:
- по электронной почте: help@eltex-doma.ru
- через форму на сайте
- через приложение Eltex Home: в настройках аккаунта перейдите в «Центр поддержки» и опишите проблему в форме обращения и нажмите «Отправить».
Гарантия и ремонт
Изготовитель:
ООО «Предприятие «ЭЛТЕКС».
Адрес изготовителя:
Россия, 630047, Новосибирск, ул. Окружная, 29В
Официальный сайт:
eltex-doma.ru
Гарантия: 1 год с момента покупки.
Срок службы: 5 лет. Изготовитель гарантирует отсутствие производственных дефектов и дефектов материалов при соблюдении потребителем условий эксплуатации, установленных в настоящей инструкции.
По вопросам ремонта обратитесь в техническую поддержку Eltex.
