Датчик протечки ST-WLK

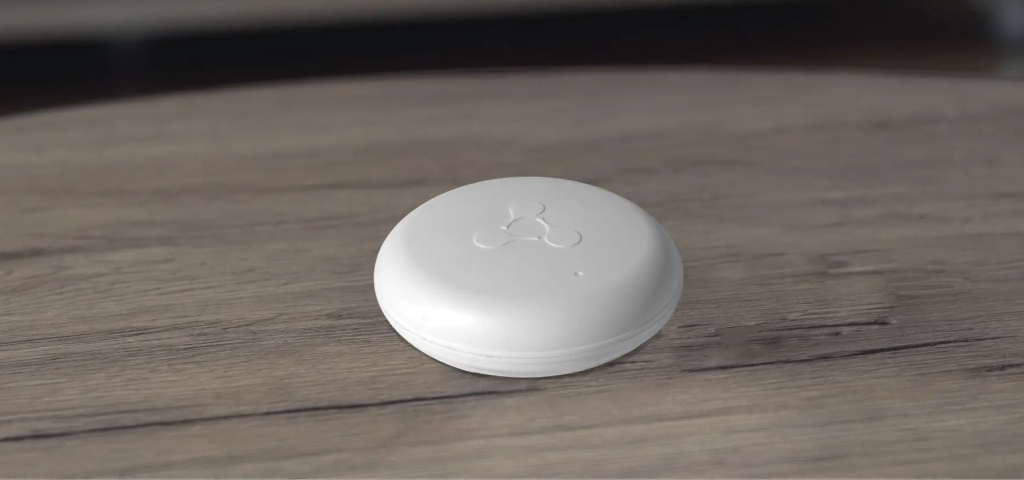

Об устройстве

ST-WLK – датчик для обнаружения протечки воды в местах, где ее быть не должно, например рядом с трубами водоснабжения и отопления, батареями, возле водонагревателей и стиральных машин.

Датчик работает от батарейки, имеет компактный размер, его можно установить в выбранное место без проводов.

ST-WLK является частью умного дома Eltex и работает на основе технологии Matter over Thread. Для подключения необходим хаб умного дома Eltex с его поддержкой.

Технические характеристики

Комплект поставки

• Датчик протечки ST-WLK
• Батареи питания (установлены в корпус)
• Инструкция по эксплуатации

Схема устройства

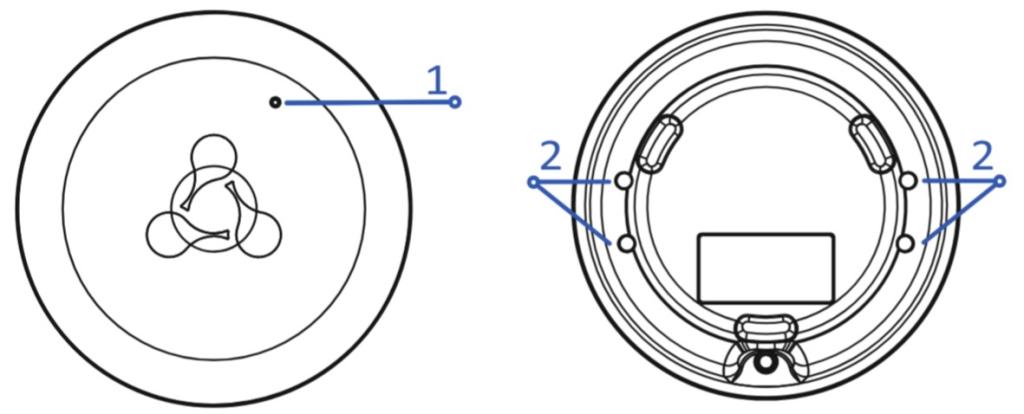

Конструктивное исполнение

1 – индикатор

2 – металлические контакты

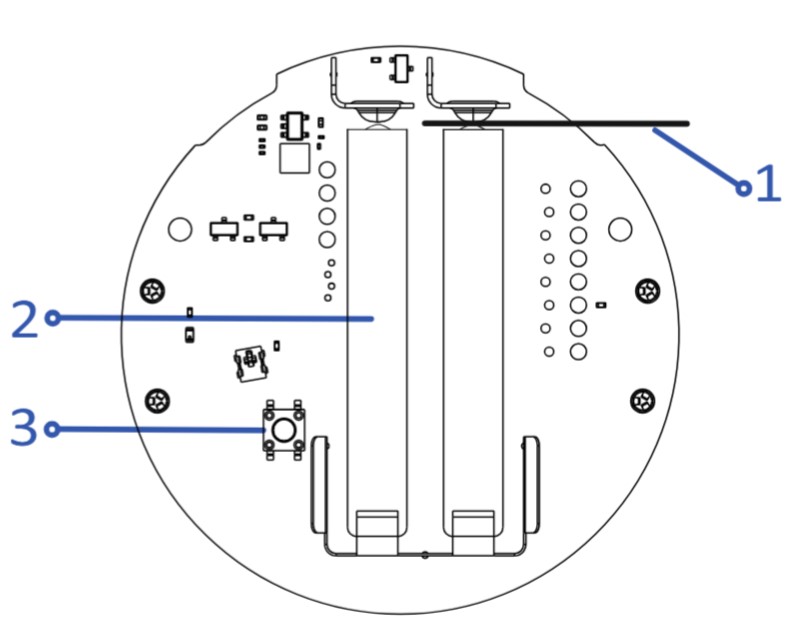

Внешний вид платы

 1 – изолятор

2 – батарея питания

3 – сервисная кнопка

Условия эксплуатации

• Датчик предназначен только для использования в помещениях.
• Исключите попадание воды внутрь датчика. Не используйте его без крышки. Не подвергайте датчик воздействию дыма и пыли.
• Не допускайте механических повреждений устройства.
• Не устанавливайте датчик на металлические поверхности, чтобы исключить ложные срабатывания.
• Обслуживание и ремонт датчика должны производиться только квалифицированным персоналом.
• В конце срока службы не выбрасывайте датчик с обычным бытовым мусором. Передайте его в пункт утилизации электроники.

Монтаж устройства

Датчик устанавливается на чистую и сухую поверхность пола в местах возможной протечки. Для фиксации датчика протечки рекомендуется использовать двусторонний скотч (не входит в комплект)

Не устанавливайте устройство на токопроводящую поверхность. Это приведет к ложному срабатыванию датчика.

Замена батареи

1. Вскройте корпус датчика: поверните верхнюю крышку корпуса против часовой стрелки до упора и снимите крышку.
2. Удалите батареи и замените их на новые.
3. Закройте корпус датчика: вставьте верхнюю крышку корпуса в пазы и проверните её до упора по часовой стрелке.

Подготовка к добавлению датчика

1. Снимите верхнюю крышку корпуса датчика. Для этого поверните ее против часовой стрелки до упора.
2. Удалите пластиковую пластину (изолятор), установленную между батареями питания и держателем. Индикатор на плате должен мигнуть один раз.
3. Выполните сброс датчика к заводским настройкам. Если индикатор не мигает, повторите процедуру сброса. Если мигание отсутствует, замените батареи на новые и повторите попытку.
4. Установите изолятор обратно.

Сброс датчика к заводским настройкам

Иногда может потребоваться сбросить датчик протечки к значениям по умолчанию, например при проблемах с подключением.

Для этого снимите верхнюю крышку и выполните 6 быстрых нажатий на сервисную кнопку, она расположена на плате под верхней крышкой корпуса. При успешном сбросе световой индикатор загорится на 3 секунды и после мигнет. Датчик будет исключен из системы умного дома и сбросит все настройки до значений по умолчания.

Добавление в приложение Eltex Home

Установка приложения, регистрация, вход

1. Скачайте и установите приложение Eltex Home. Оно доступно в магазинах Google Play, Rustore, Huawei AppGallery для Android и AppStore для iOS.
2. Зайдите в установленное приложение. Внизу на начальном экране находится меню выбора сервера. Он настроен и выбран по умолчанию, не меняйте его, если не знаете, для чего это нужно.
3. Нажмите кнопку «Начать». Войти в аккаунт, если вы уже зарегистрированы на платформе Eltex Home, или нажмите кнопку «Зарегистрироваться» внизу экрана.

При регистрации на платформе умного дома укажите адрес электронной почты и придумайте пароль. После этого на адрес, который вы указали, придет письмо. Перейдите по ссылке в нем для подтверждения регистрации. После этого вернитесь в приложение Eltex Home и войдите под своим логином и паролем.

Добавление хаба умного дома

Для работы датчика протечки  ST-WLK на платформе Eltex Home нужен хаб Eltex с поддержкой технологии Matter over Thread, например SH-130. Как добавить хаб на платформу, смотрите в соответствующей базе знаний.

Добавление датчика

Перед добавлением датчика хаб умного дома уже должен быть добавлен на платформу и подключен к интернету.

1. Если в приложении еще не добавлено ни одного устройства, на главном экране приложения Eltex Home нажмите на кнопку «Добавить устройства».

Если в приложении уже есть умные устройства, на главном экране нажмите «+» в верхнем правом углу и выберите «Добавить устройство».

2. Нажмите на кнопку «Matter», на всплывающем экране выберите «Matter over Thread».
3. В последующих вкладках выберите дом и хаб, к которому будет подключаться датчик.
4. В следующем окне необходимо добавить датчик. Это можно сделать двумя способами.

С помощью QR-кода

• Наведите камеру с рамкой для сканирования QR-кода на задней панели датчика.

• Извлеките изолятор и нажмите кнопку «Продолжить» в приложении. Начнется добавление датчика, по завершении которого он появится на главном экране в группе «Устройства» и в сервисе «Контроль», где вы сможете управлять им и просматривать события, связанные с его работой.

Если датчик не удалось добавить в умный дом, сбросьте его к настройкам по умолчанию и повторите попытку.

Вручную

• В разделе добавления датчика нажмите «Добавить вручную». Следуйте инструкциям на экране.
• Введите 11-значный код DSK, указанный на наклейке на корпусе устройства.
• Извлеките изолятор и нажмите кнопку «Продолжить» в приложении. Начнется добавление датчика, по завершении которого он появится на главном экране в группе «Устройства» и в сервисе «Контроль», где вы сможете управлять им и просматривать события, связанные с его работой.

Добавление на сторонние платформы

После добавления датчика протечки ST-WLK в Eltex Home, его можно использовать в умных домах Яндекс, Сбер и VK вместе с голосовыми помощниками платформ. Для этого нужно интегрировать умный дом Eltex в умный дом других производителей.

Дом с Алисой

Ниже дан алгоритм для первого опыта использования приложения «Дом с Алисой». Если вы уже пользуетесь данным приложением, для добавления умных устройств Eltex воспользуйтесь пп. 3–5.

1. Cкачайте приложение «Дом с Алисой» из GoogleStore для устройств на Android или из AppStore для устройств на iOS.
2. Войдите в приложение и авторизуйтесь. Для этого нажмите кнопку «Войти» и введите данные вашей учетной записи Яндекса. Если у вас нет аккаунта, пройдите процедуру регистрации: нажмите кнопку «Добавить аккаунт» и заполните поля.
3. После успешного входа на главном экране приложения нажмите на плитку «Устройства». Появится список вендоров, поддерживаемых платформой умного дома Яндекса. В поисковой строке введите «Eltex». Появится вариант «Eltex Home». Выберите его.
4. Отобразится экран с инструкцией по добавлению устройств Eltex. Внизу будет кнопка «Привязать к Яндексу». Нажмите на нее. Появится окно для входа в учетную запись платформы Eltex Home.
5. Введите логин и пароль от учетной записи Eltex. После входа устройства, добавленные в приложения Eltex Home, синхронизируются с платформой Яндекса и будут доступны в приложении «Дом с Алисой».

Маруся

Описан алгоритм для первого опыта использования приложения «Маруся». Если вы уже пользуетесь данным приложением, для добавления умных устройств Eltex используйте пп. 3–7 данного алгоритма.

1. Скачайте приложение «Маруся» из Google Play для устройств на Android или из AppStore для устройств на iOS.
2. Войдите в учётную запись через VK ID. Если вы не зарегистрированы, пройдите процедуру регистрации на портале VK.
3. На главном экране нажмите кнопку выпадающего меню в правом верхнем углу.
4. Перейдите на вкладку «Умный дом». Появится экран с кнопкой «Подключить устройство». Нажмите на неё.
5. В выпадающем меню «Подключить бренд / Добавить производителя или Вендора» выберите Eltex Home.
6. Введите логин/пароль учётной записи Eltex Home и войдите на платформу.
7. Начнется связывание аккаунта Eltex Home с Марусей. После чего устройства Eltex будут доступны в приложении и на устройствах, поддерживающих голосовой помощник Маруся.

Салют!

Описан алгоритм для первого опыта использования приложения «Салют!», когда у вас нет учетной записи Сбер ID и не добавлены умные устройства. Если вы уже пользуетесь данным приложением, для добавления умных устройств Eltex смотрите пп. 4–8.

1. Скачайте приложение «Салют» для устройств на Android из Google Play или по ссылке https://sberdevices.ru/app/.Для устройств на iOS приложение временно отсутствует в App Store.
2. Установите приложение.
3. Откройте его и войдите в аккаунт СберID. Если вы не зарегистрированы на платформе Сбера, пройдите процедуру регистрации.
4. На главном экране приложения перейдите на экран «Умный дом», нажав на иконку в правом верхнем углу или свайпнув влево.
5. Нажмите кнопку «Плюс» в верхней части экрана «Умный дом».
6. Появится меню «Добавить». Выберите «Устройства других производителей».
7. В списке производителей выберите Eltex Home. Появится меню «Как настроить». Ниже нажмите на кнопку «Привязать аккаунт». Приложение Eltex Home должно быть установлено и произведен вход на платформу Eltex.
8. Появится форма для входа на платформу Eltex Home. Введите данные учетной записи Eltex и нажмите кнопку «Войти». После этого начнется связывание платформы Eltex Home с платформой умного дома Сбера.

Голосовые функции

Платформы умного дома от Яндекса (Дом с Алисой), Сбера (Салют!) и VK (Маруся) поддерживают взаимодействие с датчиками и устройствами от Eltex с помощью голосовых помощников и виртуальных ассистентов. У Яндекса это Алиса, у Сбера – семейство виртуальных ассистентов Салют!, у VK – голосовой помощник Маруся. Они доступны через нативные приложения платформ, а также устройства, поддерживающие голосовые помощники.

Переименование датчика для использования с голосовыми помощниками

Если вы будете использовать датчик с голосовым помощником, необходимо в приложении Eltex Home дать ему понятное для помощников имя, прежде чем будет связаны платформы умного дома.

В приложении Eltex Home:

1. Перейдите во «Все устройства» и войдите в карточку датчика протечки.
2. В правом верхнем углу нажмите на иконку шестеренки. В поле «Имя устройства» введите новое название, например «Датчик протечки». Требования к названию: кириллица, без пунктуации и спецсимволов.

Техподдержка

Для консультации по вопросам эксплуатации, настройки оборудования, а также ненадлежащего качества товара вы можете обратиться в техническую поддержку Eltex:

• по электронной почте: help@eltex-doma.ru
• через форму на сайте
• через приложение Eltex Home: в настройках аккаунта перейдите в «Центр поддержки» и опишите проблему в форме обращения и нажмите «Отправить».

Гарантия и ремонт

Изготовитель:
ООО «Предприятие «ЭЛТЕКС».

Адрес изготовителя:
Россия, 630047, Новосибирск, ул. Окружная, 29В

Официальный сайт: eltex-doma.ru

Гарантия: 1 год с момента покупки.

Срок службы: 5 лет. Изготовитель гарантирует отсутствие производственных дефектов и дефектов материалов при соблюдении потребителем условий эксплуатации, установленных в настоящей инструкции.

По вопросам ремонта обратитесь в техническую поддержку Eltex.
