Датчик движения ST-PIR

Об устройстве

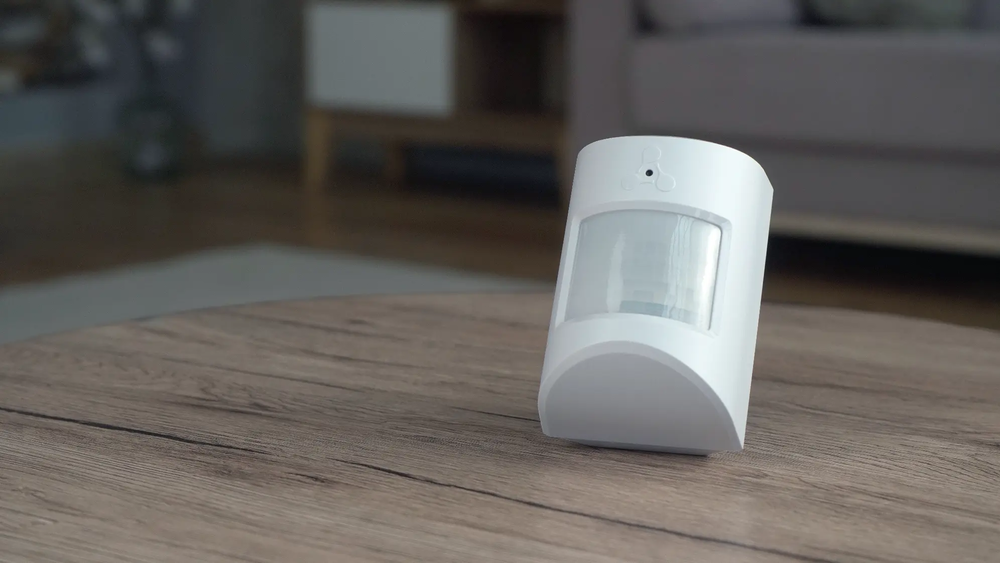

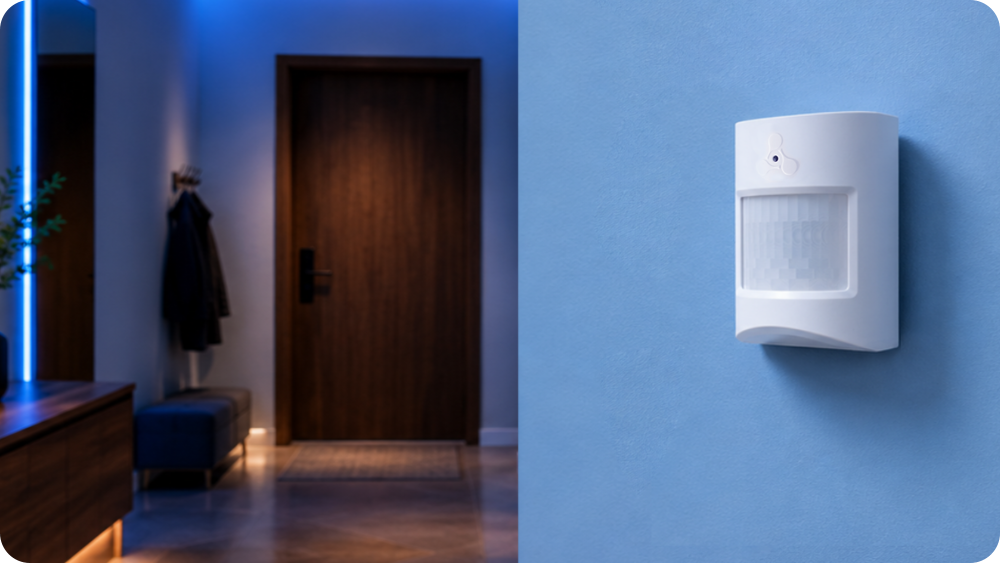

ST-PIR – объемный инфракрасный датчик движения, работающий по

технологии Matter over Thread. Он работает от батарейки, и его можно установить в выбранное место без проводов.

Датчик движения – важный компонент системы безопасности умного дома. Его можно использовать в различных сценариях совместно с другими устройствами, например автоматизировать работу камер безопасности или освещения при его срабатывании.

ST-PIR имеет встроенный датчик освещенности, благодаря которому можно автоматизировать включение осветительных приборов в зависимости от времени суток – например, если на улице темно, свет в комнате автоматически включится.

В датчике движения используется чувствительный ИК-сенсор и специальная линза Френеля. За счет этого ST-PIR может зафиксировать движение на расстоянии до 9 метров, поэтому его можно использовать в больших комнатах и холлах.

ST-PIR является частью умного дома Eltex и работает на основе технологии Matter over Thread. Для подключения необходим хаб умного дома Eltex с его поддержкой.

Технические характеристики

Технология подключения:	Matter over Thread
Питание:	Li-Ion CR123А, 3 В
Частота сигнала:	2.4 ГГц
Гарантированное расстояние до хаба:	120 м (прямая видимость)
Дальность обнаружения объекта:	до 9 м
Угол луча по горизонтали:	90°
Диапазон измерений датчика освещенности:	от 0 до 2000 Лк
Степень защиты:	IP20
Габариты (Ш × В × Г):	68 × 97 × 76 мм
Масса, включая батарею:	106 г
Диапазон рабочих температур:	от +5 до +45 °C
Рабочая влажность при температуре +40 °C:	не более 93 %
Максимальная мощность радиосигнала:	+14 дБм

Комплект поставки

• Датчик движения ST-PIR
• Батарея питания (установлена в корпус)
• Кронштейн
• Комплект крепежа
• Инструкция по эксплуатации

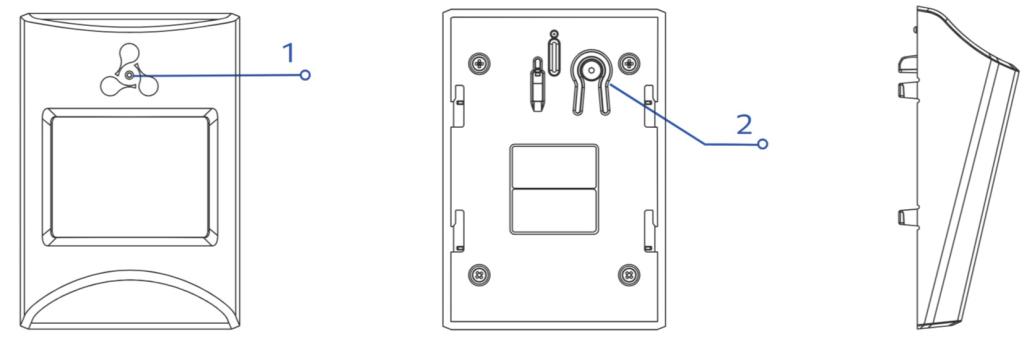

Схема устройства

1 – индикатор

2 – сервисная кнопка

Условия эксплуатации

• Датчик предназначен только для использования в помещениях.
• Не подвергайте устройство воздействию воды и других жидкостей, дыма и пыли.
• Не допускайте механических повреждений устройства.
• Не трогайте компоненты платы датчика.
• Обслуживание и ремонт датчика должны производиться только квалифицированным персоналом.
• В конце срока службы не выбрасывайте датчик с обычным бытовым мусором. Передайте его в пункт утилизации электроники.

Монтаж устройства

Выбор места монтажа

• Не устанавливайте датчик вблизи токоведущих кабелей, электрических ламп, электронных устройств и компьютерной техники. Это увеличит рабочую дальность и поможет избежать ложных срабатываний.
• В зоне обнаружения датчика не должно быть препятствий (мебели, перегородок, растений и т. д.). Проход человека за ними может не зафиксироваться.
• Не устанавливайте датчик вблизи объектов, являющихся мощными источниками тепла или имеющих свойство быстро менять свою температуру (камины, печи, кондиционеры, радиаторы отопления и т. д.), а также в местах с сильными потоками воздуха или возможностью попадания прямых солнечных лучей.
• Стена, на которую монтируется датчик, не должна подвергаться сильным вибрациям.
• Не устанавливайте датчик напротив дверей для исключения фиксации движения вне комнаты.

Устанавливайте датчик так, чтобы вероятные траектории проникновения нарушителя не совпадали с центральной осью зоны обнаружения.

• Рекомендуемая высота установки – от 2 до 2,5 м. При высоте установки 2 м дальность обнаружения будет около 8 м, угол обзора – около 90°.

Монтаж

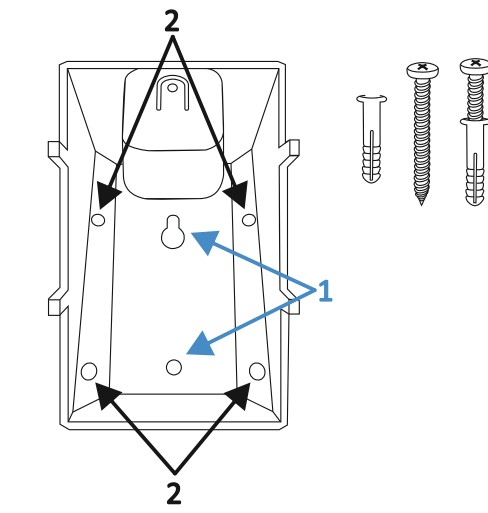

1. Закрепите кронштейн в желаемом месте установки:
• Для монтажа на стену используйте точки фиксации, обозначенные цифрой 1 на рисунке ниже.
• Для монтажа в угол используйте точки фиксации, обозначенные цифрой 2. Можно выбрать любые две точки в зависимости от положения кронштейна.

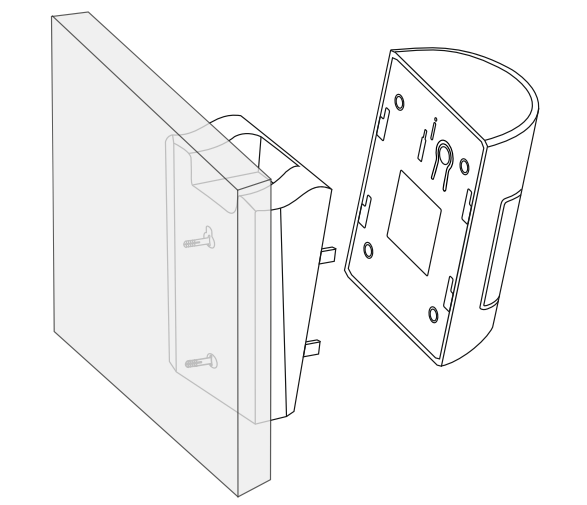

2. Вставьте выступы кронштейна в пазы на задней панели датчика и аккуратно сдвиньте датчик вниз до щелчка.



Проверка батареи

Батарея уже установлена в датчик. Чтобы убедиться, что датчик готов к работе:

1. Включите датчик. Для этого нажмите на сервисную кнопку на задней панели датчика и удерживайте ее в течение 5–7 секунд. Индикатор на передней панели должен мигнуть один раз.

Если индикатор не мигает, повторите действия выше. Если мигания все равно нет, замените батарею и повторите попытку.

2. Выполните сброс датчика к заводским настройкам.
3. Выключите датчик. Для этого снова нажмите на сервисную кнопку и удерживайте ее в течение 5–7 секунд. Индикатор должен мигнуть два раза.

Замена батареи

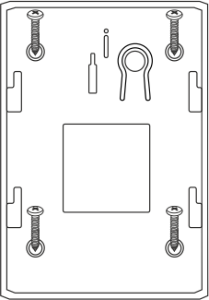

1. Раскрутите винты.

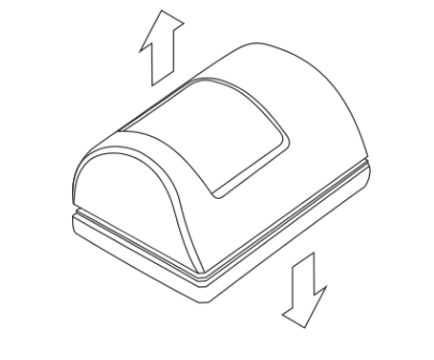

2. Аккуратно переверните устройство задней панелью вниз и снимите верхнюю крышку корпуса.


3. Удалите батарею и замените ее на новую.
4. Установите крышку обратно и закрутите винты.
5. Включите датчик: для этого нажмите на сервисную кнопку на задней панели датчика и удерживайте ее в течение 5–7 секунд до единичного мигания индикатора.

Сброс датчика к заводским настройкам

Иногда может потребоваться сбросить датчик движения к настройкам по умолчанию, например при проблемах с подключением.

Быстро нажмите сервисную кнопку на плате датчика 6 раз. При успешном сбросе световой индикатор загорится на 3 секунды. Датчик будет исключен из системы умного дома и перейдет в режим добавления.

Добавление в приложение Eltex Home

Установка приложения, регистрация, вход

1. Скачайте и установите приложение Eltex Home. Оно доступно в магазинах Google Play, Rustore, Huawei AppGallery для Android и AppStore для iOS.
2. Зайдите в установленное приложение. Внизу на начальном экране находится меню выбора сервера. Он настроен и выбран по умолчанию, не меняйте его, если не знаете, для чего это нужно.
3. Нажмите кнопку «Начать». Войти в аккаунт, если вы уже зарегистрированы на платформе Eltex Home, или нажмите кнопку «Зарегистрироваться» внизу экрана.

При регистрации на платформе умного дома укажите адрес электронной почты и придумайте пароль. После этого на адрес, который вы указали, придет письмо. Перейдите по ссылке в нем для подтверждения регистрации. После этого вернитесь в приложение Eltex Home и войдите под своим логином и паролем.

Добавление хаба умного дома

Для работы датчика движения ST-PIR на платформе Eltex Home нужен хаб Eltex с поддержкой технологии Matter over Thread, например SH-130. Как добавить хаб на платформу, смотрите в соответствующей базе знаний.

Добавление датчика

Перед добавлением датчика хаб умного дома уже должен быть добавлен на платформу и подключен к интернету.

1. Если в приложении еще не добавлено ни одного устройства, на главном экране приложения Eltex Home нажмите на кнопку «Добавить устройства».

Если в приложении уже есть умные устройства, на главном экране нажмите «+» в верхнем правом углу и выберите «Добавить устройство».

2. Нажмите на кнопку «Matter», на всплывающем экране выберите «Matter over Thread».
3. В последующих вкладках выберите дом и хаб, к которому будет подключаться датчик.
4. В следующем окне необходимо добавить датчик. Это можно сделать двумя способами.

С помощью QR-кода

• Наведите камеру с рамкой для сканирования QR-кода на задней панели датчика.

Для успешного добавления датчика ST-PIR в систему умного дома необходимо разрешить приложению Eltex Home доступ к местоположению и камере.

• Извлеките изолятор и нажмите кнопку «Продолжить» в приложении. Начнется добавление датчика, по завершении которого он появится на главном экране в группе «Устройства» и в сервисе «Контроль», где вы сможете управлять им и просматривать события, связанные с его работой.

Если датчик не удалось добавить в умный дом, сбросьте его к настройкам по умолчанию и повторите попытку.

Вручную

• В разделе добавления датчика нажмите «Добавить вручную». Следуйте инструкциям на экране.
• Введите 11-значный код DSK, указанный на наклейке на корпусе устройства.
• Извлеките изолятор и нажмите кнопку «Продолжить» в приложении. Начнется добавление датчика, по завершении которого он появится на главном экране в группе «Устройства» и в сервисе «Контроль», где вы сможете управлять им и просматривать события, связанные с его работой.

Добавление на сторонние платформы

После добавления датчика движения ST-PIR в Eltex Home, его можно использовать в умных домах Яндекс, Сбер и VK вместе с голосовыми помощниками платформ. Для этого нужно интегрировать умный дом Eltex в умный дом других производителей.

Для работы ST-PIR в системе умного дома необходимо наличие хаба Eltex с поддержкой технологии Matter over Thread, например SH-130. Кроме того, устройства Eltex, работающие по технологиям Matter over Wi-Fi и Matter over Thread, можно добавить в умные дома сторонних брендов напрямую. Поддержаны платформы сторонних производителей Home Assistant, HomePod. Совместимость датчика с
другими платформами возможна, но не гарантируется.

Дом с Алисой

Алгоритм добавления актуален для версии приложения 21.113. Для последующих версий алгоритм может отличаться.

Ниже дан алгоритм для первого опыта использования приложения «Дом с Алисой». Если вы уже пользуетесь данным приложением, для добавления умных устройств Eltex воспользуйтесь пп. 3–5.

1. Cкачайте приложение «Дом с Алисой» из GoogleStore для устройств на Android или из AppStore для устройств на iOS.
2. Войдите в приложение и авторизуйтесь. Для этого нажмите кнопку «Войти» и введите данные вашей учетной записи Яндекса. Если у вас нет аккаунта, пройдите процедуру регистрации: нажмите кнопку «Добавить аккаунт» и заполните поля.
3. После успешного входа на главном экране приложения нажмите на плитку «Устройства». Появится список вендоров, поддерживаемых платформой умного дома Яндекса. В поисковой строке введите «Eltex». Появится вариант «Eltex Home». Выберите его.
4. Отобразится экран с инструкцией по добавлению устройств Eltex. Внизу будет кнопка «Привязать к Яндексу». Нажмите на нее. Появится окно для входа в учетную запись платформы Eltex Home.
5. Введите логин и пароль от учетной записи Eltex. После входа устройства, добавленные в приложения Eltex Home, синхронизируются с платформой Яндекса и будут доступны в приложении «Дом с Алисой».

Маруся

Алгоритм добавления актуален для версии приложения 1.77.0. Для последующих версий алгоритм может отличаться.

Описан алгоритм для первого опыта использования приложения «Маруся». Если вы уже пользуетесь данным приложением, для добавления умных устройств Eltex используйте пп. 3–7 данного алгоритма.

1. Скачайте приложение «Маруся» из Google Play для устройств на Android или из AppStore для устройств на iOS.
2. Войдите в учётную запись через VK ID. Если вы не зарегистрированы, пройдите процедуру регистрации на портале VK.
3. На главном экране нажмите кнопку выпадающего меню в правом верхнем углу.
4. Перейдите на вкладку «Умный дом». Появится экран с кнопкой «Подключить устройство». Нажмите на неё.
5. В выпадающем меню «Подключить бренд / Добавить производителя или Вендора» выберите Eltex Home.
6. Введите логин/пароль учётной записи Eltex Home и войдите на платформу.
7. Начнется связывание аккаунта Eltex Home с Марусей. После чего устройства Eltex будут доступны в приложении и на устройствах, поддерживающих голосовой помощник Маруся.

 Салют!

Алгоритм добавления актуален для версии приложения 23.03.2.12398. Для последующих версий алгоритм может отличаться.

Описан алгоритм для первого опыта использования приложения «Салют!», когда у вас нет учетной записи Сбер ID и не добавлены умные устройства. Если вы уже пользуетесь данным приложением, для добавления умных устройств Eltex смотрите пп. 4–8.

1. Скачайте приложение «Салют» для устройств на Android из Google Play или по ссылке https://sberdevices.ru/app/. Для устройств на iOS приложение временно отсутствует в App Store.
2. Установите приложение.
3. Откройте его и войдите в аккаунт СберID. Если вы не зарегистрированы на платформе Сбера, пройдите процедуру регистрации.
4. На главном экране приложения перейдите на экран «Умный дом», нажав на иконку в правом верхнем углу или свайпнув влево.
5. Нажмите кнопку «Плюс» в верхней части экрана «Умный дом».
6. Появится меню «Добавить». Выберите «Устройства других производителей».
7. В списке производителей выберите Eltex Home. Появится меню «Как настроить». Ниже нажмите на кнопку «Привязать аккаунт». Приложение Eltex Home должно быть установлено и произведен вход на платформу Eltex.
8. Появится форма для входа на платформу Eltex Home. Введите данные учетной записи Eltex и нажмите кнопку «Войти». После этого начнется связывание платформы Eltex Home с платформой умного дома Сбера.

Голосовые функции

Платформы умного дома от Яндекса (Дом с Алисой), Сбера (Салют!) и VK (Маруся) поддерживают взаимодействие с датчиками и устройствами от Eltex с помощью голосовых помощников и виртуальных ассистентов. У Яндекса это Алиса, у Сбера – семейство виртуальных ассистентов Салют!, у VK – голосовой помощник Маруся. Они доступны через нативные приложения платформ, а также устройства, поддерживающие голосовые помощники.

Переименование датчика для использования с голосовыми помощниками

Если вы будете использовать датчик с голосовым помощником, необходимо в приложении Eltex Home дать ему понятное для помощников имя, прежде чем будет связаны платформы умного дома.

В приложении Eltex Home:

1. Перейдите во «Все устройства» и войдите в карточку датчика движения.
2. В правом верхнем углу нажмите на иконку шестеренки. В поле «Имя устройства» введите новое название, например «Датчик движения». Требования к названию: кириллица, без пунктуации и спецсимволов.

Материалы

Руководство пользователя

• Руководство пользователя ST-PIR.pdf

Инструкция

• Инструкция ST-PIR.pdf

Техподдержка

Для консультации по вопросам эксплуатации, настройки оборудования, а также ненадлежащего качества товара вы можете обратиться в техническую поддержку Eltex:

• по электронной почте: help@eltex-doma.ru
• через форму на сайте
• через приложение Eltex Home: в настройках аккаунта перейдите в «Центр поддержки» и опишите проблему в форме обращения и нажмите «Отправить».

Гарантия и ремонт

Изготовитель:
ООО «Предприятие «ЭЛТЕКС».

Адрес изготовителя:
Россия, 630047, Новосибирск, ул. Окружная, 29В

Официальный сайт: eltex-doma.ru

Гарантия: 1 год с момента покупки.

Срок службы: 5 лет. Изготовитель гарантирует отсутствие производственных дефектов и дефектов материалов при соблюдении потребителем условий эксплуатации, установленных в настоящей инструкции.

По вопросам ремонта обратитесь в техническую поддержку Eltex.
