Датчик открытия ST-MCT

Об устройстве

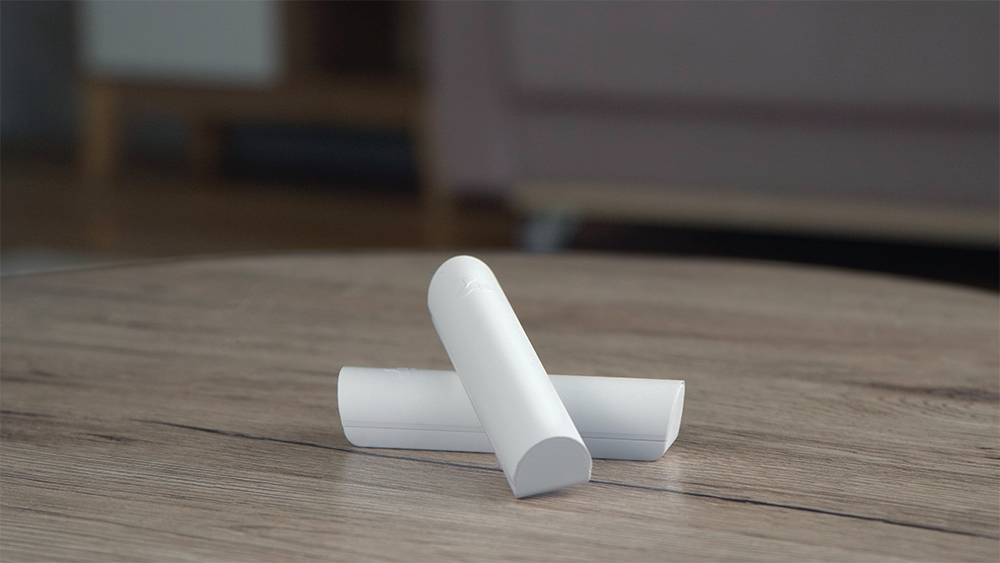

ST-MCT – беспроводной магнитный датчик, фиксирующий открытие/закрытие дверей и окон. Является частью экосистемы умного дома Eltex. Работает на основе технологии Matter over Thread, для подключения необходим хаб умного дома Eltex с его поддержкой.

Датчик открытия – важный компонент системы безопасности дома. Помимо основного предназначения, его можно использовать в различных сценариях совместно с другими умными устройствами, например автоматизировать активацию камер безопасности или освещения при его срабатывании.

Технические характеристики

Комплект поставки

• Извещатель
• Магнит
• Батарея питания (установлена в корпус)
• Монтажный скотч
• Инструкция по эксплуатации

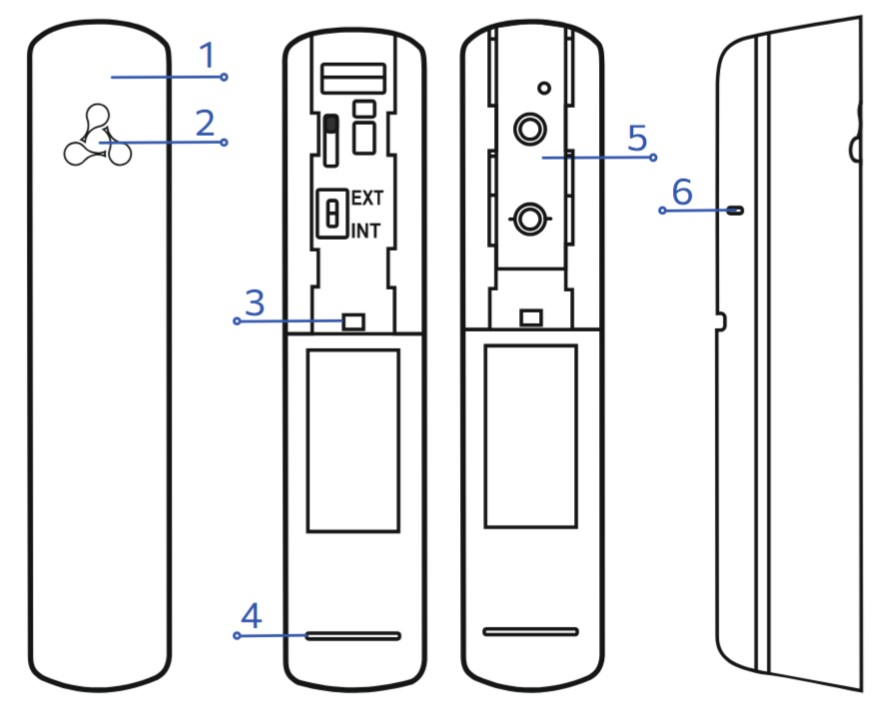

Схема устройства

1 – извещатель/магнит

2 – индикатор

3 – сервисная кнопка

4 – разъем под изолятор

5 – ответная часть

6 – риска на извещателе для определения положения магнита

Условия эксплуатации

• Датчик предназначен только для использования в помещениях.
• Не подвергайте устройство воздействию дыма, пыли, воды и других жидкостей.
• Не допускайте механических повреждений устройства.
• Обслуживание и ремонт датчика должны производиться только квалифицированным персоналом.
• В конце срока службы не выбрасывайте датчик с обычным бытовым мусором. Передайте его в пункт утилизации электроники.

Монтаж устройства

Выбор места монтажа

• Не устанавливайте датчик рядом с источниками тепла. Устройство должно располагаться в месте, защищенном от прямых солнечных лучей.
• Не устанавливайте датчик вблизи токоведущих кабелей, электрических ламп, электронных устройств и компьютерной техники. Это увеличит рабочую дальность и поможет избежать ложных срабатываний.

Монтаж

Датчик устанавливается на чистую и сухую поверхность. Для фиксации используйте двусторонний скотч.

1. Приклейте двусторонний скотч на элементы датчика.
2. Разместите элементы в выбранном месте монтажа.
3. Для более надежного крепления элементов устройства дополнительно используйте саморезы (не входят в комплект). Снимите извещатель с ответной части. Зафиксируйте ответную часть саморезами и наденьте извещатель обратно. Аналогично установите магнит.

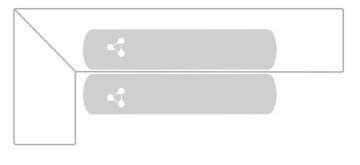

Стандартный способ монтажа

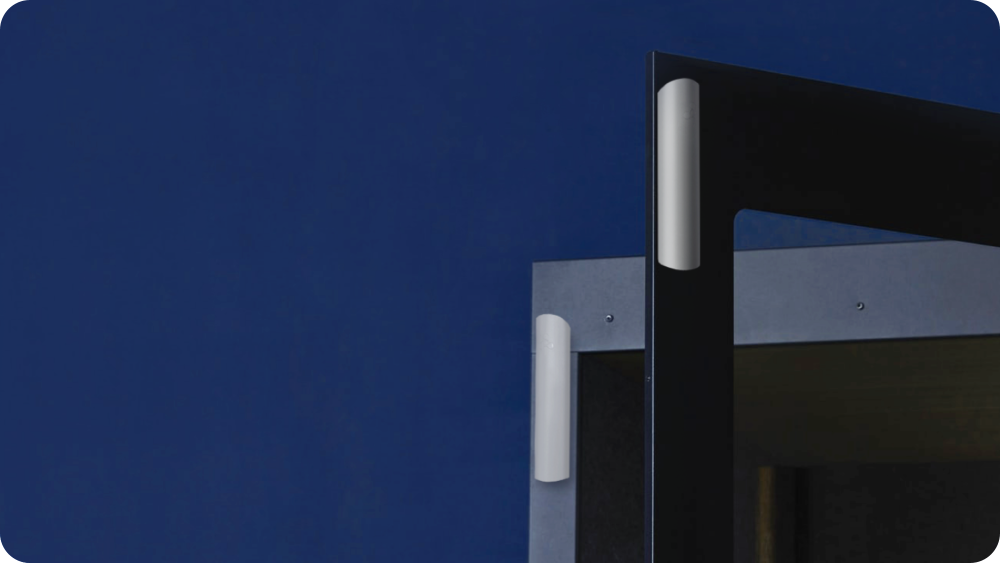

Магнит крепится на подвижной части двери (окна) на расстоянии, указанном в технических характеристиках. При необходимости датчик можно расположить вертикально.

Подготовка к подключению

Перед добавлением датчика открытия на платформу Eltex Home удалите изолятор, установленный между батареей и держателем. Индикатор на плате должен мигнуть один раз. Датчик готов к добавлению.

Сброс к заводским настройкам

Иногда может потребоваться сбросить датчик открытия к состоянию по умолчанию, например при проблемах с подключением.

Быстро нажмите сервисную кнопку на задней панели датчика 6 раз. При успешном сбросе световой индикатор загорится на 3 секунды. Датчик будет исключен из системы умного дома и сбросит все настройки до значений по умолчанию.

Замена батареи

1. Отсоедините ответную часть от извещателя.
2. Доступным способом нажмите держатель вверху задней части корпуса. Не отпуская его, отсоедините заднюю часть корпуса от передней.
3. Удалите севший источник питания CR123А и установите новый.
4. Защелкните заднюю часть извещателя.

Добавление датчика в приложение Eltex Home

Установка приложения, регистрация, вход

1. Скачайте и установите приложение Eltex Home. Оно доступно в магазинах Google Play, Rustore, Huawei AppGallery для Android и AppStore для iOS.
2. Зайдите в установленное приложение. Внизу на начальном экране находится меню выбора сервера. Он настроен и выбран по умолчанию, не меняйте его, если не знаете, для чего это нужно.
3. Нажмите кнопку «Начать». Войти в аккаунт, если вы уже зарегистрированы на платформе Eltex Home, или нажмите кнопку «Зарегистрироваться» внизу экрана.

Добавление хаба умного дома

Для работы датчика ST-MCT на платформе Eltex Home нужен хаб Eltex с поддержкой технологии Matter over Thread, например SH-130.

1. Войдите в свою учётную запись умного дома через приложение Eltex Home.
2. На главном экране приложения Eltex Home нажмите «Добавить хаб» или перейдите в «Еще» – «Хабы» и нажмите «+» в верхнем правом углу.
3. На следующем экране нажмите «Хаб», выберите модель из списка и дом, к которому он будет привязан. Нажмите «Продолжить».
4. Выберите дом и тип подключения хаба – проводное или беспроводное. Особенности подключения даны ниже.

Проводное подключение

По QR-коду

1. В приложении Eltex Home выберите проводной способ подключения хаба к интернету и нажмите «Продолжить».

2. Подключите хаб к сети питания. Ethernet-кабель, идущий от LAN-порта домашнего роутера, подсоедините к LAN-порту хаба.
3. В следующем окне добавьте хаб на платформу. Наведите рамку камеры на QR-код на нижней панели хаба, далее – следуйте инструкциям в приложении.
4. Начнется добавление на платформу умного дома. При успешном добавлении хаба появится всплывающее уведомление с сообщением об этом. Статус устройства можно посмотреть во вкладке «Хабы». Теперь хаб готов к работе и к нему можно подключать умные устройства.

Вручную

1. В приложении выберите проводное подключение хаба к интернету и нажмите «Продолжить».
2. Нажмите кнопку «Добавить вручную» внизу экрана.

3. Подключитесь к хабу, следуя инструкциям в приложении.
4. Примите запрос на подключение к хабу. Начнется добавление на платформу умного дома. При успешном добавлении хаба появится всплывающее уведомление с сообщением об этом.

Статус устройства можно посмотреть во вкладке «Хабы». Теперь хаб готов к работе и к нему можно подключать умные устройства.

Беспроводное подключение

1. Выберите беспроводное подключение хаба к интернету и нажмите «Продолжить».
2. Добавьте хаб на платформу автоматически по QR-коду или вручную.

По QR-коду

1. В приложении выберите беспроводное подключение хаба к интернету и нажмите «Продолжить».
2. Наведите рамку камеры на QR-код на нижней панели хаба.

3. В следующем окне укажите вашу домашнюю Wi-Fi-сеть – её название (SSID) и пароль. Нажмите «Продолжить».
4. Примите запрос на подключение к хабу. Начнется добавление на платформу умного дома. При успешном добавлении хаба появится всплывающее уведомление с сообщением об этом. Статус устройства можно посмотреть во вкладке «Хабы». Теперь хаб готов к работе и к нему можно подключать умные устройства.

Добавление датчика

Перед добавлением датчика хаб умного дома уже должен быть добавлен на платформу и подключен к интернету.

1. Если в приложении еще не добавлено ни одного устройства, на главном экране приложения Eltex Home нажмите на кнопку «Добавить устройства».

Если в приложении уже есть смарт-устройства, на главном экране нажмите «+» в верхнем правом углу и выберите «Добавить устройство».

1. Нажмите на кнопку «Matter», на всплывающем экране выберите «Matter over Thread».
2. В последующих вкладках выберите дом и хаб, к которому будет подключаться датчик.
3. В следующем окне необходимо добавить датчик. Это можно сделать двумя способами.

С помощью QR-кода

• Наведите камеру с рамкой для сканирования QR-кода на задней панели датчика.

• Извлеките изолятор и нажмите кнопку «Продолжить» в приложении. Начнется добавление датчика, по завершении которого он появится на главном экране в группе «Устройства» и в сервисе «Охрана», где вы сможете управлять им и просматривать события, связанные с его работой.

Вручную

• В разделе добавления датчика нажмите «Добавить вручную». Следуйте инструкциям на экране.
• Введите 11-значный код DSK, указанный на наклейке на корпусе устройства.
• Извлеките изолятор и нажмите кнопку «Продолжить» в приложении. Начнется добавление датчика, по завершении которого он появится на главном экране в группе «Устройства» и в сервисе «Охрана», где вы сможете управлять им и просматривать события, связанные с его работой.

Добавление на сторонние платформы

После добавления датчика открытия ST-MCT в Eltex Home, его можно использовать в умных домах Яндекс, Сбер и VK вместе с голосовыми помощниками платформ. Для этого нужно интегрировать умный дом Eltex в умный дом других производителей.

Дом с Алисой

Ниже дан алгоритм для первого опыта использования приложения «Дом с Алисой». Если вы уже пользуетесь данным приложением, для добавления умных устройств Eltex воспользуйтесь пп. 3–5.

1. Cкачайте приложение «Дом с Алисой» из GoogleStore для устройств на Android или из AppStore для устройств на iOS.
2. Войдите в приложение и авторизуйтесь. Для этого нажмите кнопку «Войти» и введите данные вашей учетной записи Яндекса. Если у вас нет аккаунта, пройдите процедуру регистрации: нажмите кнопку «Добавить аккаунт» и заполните поля.
3. После успешного входа на главном экране приложения нажмите на плитку «Устройства». Появится список вендоров, поддерживаемых платформой умного дома Яндекса. В поисковой строке введите «Eltex». Появится вариант «Eltex Home». Выберите его.
4. Отобразится экран с инструкцией по добавлению устройств Eltex. Внизу будет кнопка «Привязать к Яндексу». Нажмите на нее. Появится окно для входа в учетную запись платформы Eltex Home.
5. Введите логин и пароль от учетной записи Eltex. После входа устройства, добавленные в приложения Eltex Home, синхронизируются с платформой Яндекса и будут доступны в приложении «Дом с Алисой».

Маруся

Описан алгоритм для первого опыта использования приложения «Маруся». Если вы уже пользуетесь данным приложением, для добавления умных устройств Eltex используйте пп. 3–7 данного алгоритма.

1. Скачайте приложение «Маруся» из Google Play для устройств на Android или из AppStore для устройств на iOS.
2. Войдите в учётную запись через VK ID. Если вы не зарегистрированы, пройдите процедуру регистрации на портале VK.
3. На главном экране нажмите кнопку выпадающего меню в правом верхнем углу.
4. Перейдите на вкладку «Умный дом». Появится экран с кнопкой «Подключить устройство». Нажмите на неё.
5. В выпадающем меню «Подключить бренд / Добавить производителя или Вендора» выберите Eltex Home.
6. Введите логин/пароль учётной записи Eltex Home и войдите на платформу.
7. Начнется связывание аккаунта Eltex Home с Марусей. После чего устройства Eltex будут доступны в приложении и на устройствах, поддерживающих голосовой помощник Маруся.

Салют!

Описан алгоритм для первого опыта использования приложения «Салют!», когда у вас нет учетной записи Сбер ID и не добавлены умные устройства. Если вы уже пользуетесь данным приложением, для добавления умных устройств Eltex смотрите пп. 4–8.

1. Скачайте приложение «Салют» для устройств на Android из Google Play или по ссылке https://sberdevices.ru/app/. Для устройств на iOS приложение временно отсутствует в App Store.
2. Установите приложение.
3. Откройте его и войдите в аккаунт СберID. Если вы не зарегистрированы на платформе Сбера, пройдите процедуру регистрации.
4. На главном экране приложения перейдите на экран «Умный дом», нажав на иконку в правом верхнем углу или свайпнув влево.
5. Нажмите кнопку «Плюс» в верхней части экрана «Умный дом».
6. Появится меню «Добавить». Выберите «Устройства других производителей».
7. В списке производителей выберите Eltex Home. Появится меню «Как настроить». Ниже нажмите на кнопку «Привязать аккаунт». Приложение Eltex Home должно быть установлено и произведен вход на платформу Eltex.
8. Появится форма для входа на платформу Eltex Home. Введите данные учетной записи Eltex и нажмите кнопку «Войти». После этого начнется связывание платформы Eltex Home с платформой умного дома Сбера.

Голосовые функции

Платформы умного дома от Яндекса (Дом с Алисой), Сбера (Салют!) и VK (Маруся) поддерживают взаимодействие с датчиками и устройствами от Eltex с помощью голосовых помощников и виртуальных ассистентов. У Яндекса это Алиса, у Сбера – семейство виртуальных ассистентов Салют!, у VK – голосовой помощник Маруся. Они доступны через нативные приложения платформ, а также устройства, поддерживающие голосовые помощники.

Переименование датчика для использования с голосовыми помощниками

Если вы будете использовать датчик с голосовым помощником, необходимо в приложении Eltex Home дать ему понятное для помощников имя, прежде чем будет связаны платформы умного дома.

В приложении Eltex Home:

1. Перейдите во «Все устройства» и войдите в карточку датчика открытия.
2. В правом верхнем углу нажмите на иконку шестеренки. В поле «Имя устройства» введите новое название, например «Датчик открытия». Требования к названию: кириллица, без пунктуации и спецсимволов.

Материалы

Руководство пользователя

• ST-MCT_user_manual_1.0.0_retail.pdf

Видеоинструкции

Техподдержка

Для консультации по вопросам эксплуатации, настройки оборудования, а также ненадлежащего качества товара вы можете обратиться в техническую поддержку Eltex:

• по электронной почте: help@eltex-doma.ru
• через форму на сайте
• через приложение Eltex Home: в настройках аккаунта перейдите в «Центр поддержки» и опишите проблему в форме обращения и нажмите «Отправить».

Гарантия и ремонт

Изготовитель:
ООО «Предприятие «ЭЛТЕКС».

Адрес изготовителя:
Россия, 630047, Новосибирск, ул. Окружная, 29В

Официальный сайт: eltex-doma.ru

Гарантия: 1 год с момента покупки.

Срок службы: 5 лет. Изготовитель гарантирует отсутствие производственных дефектов и дефектов материалов при соблюдении потребителем условий эксплуатации, установленных в настоящей инструкции.

По вопросам ремонта обратитесь в техническую поддержку Eltex.
