IP камера SV-BA114-E с PoE

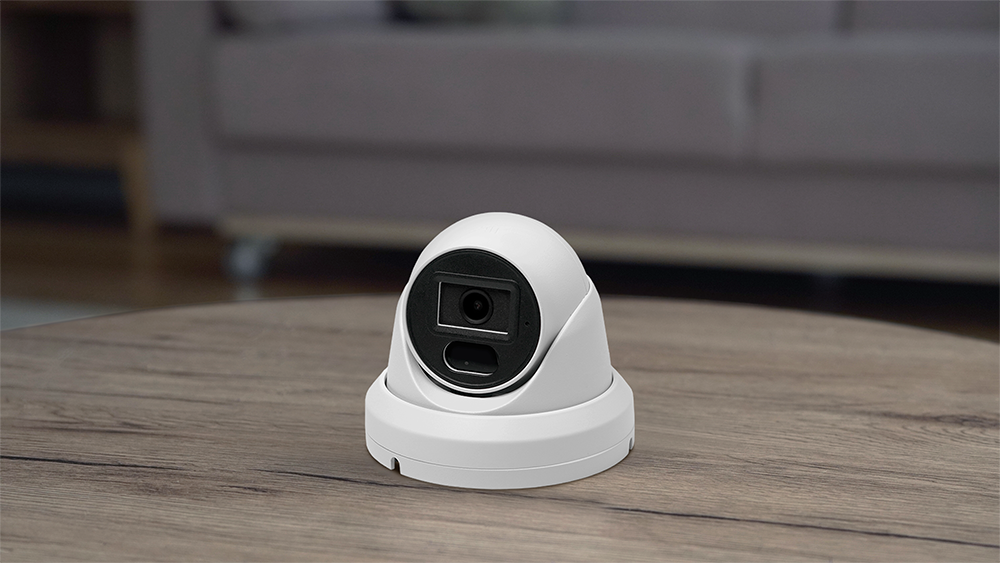

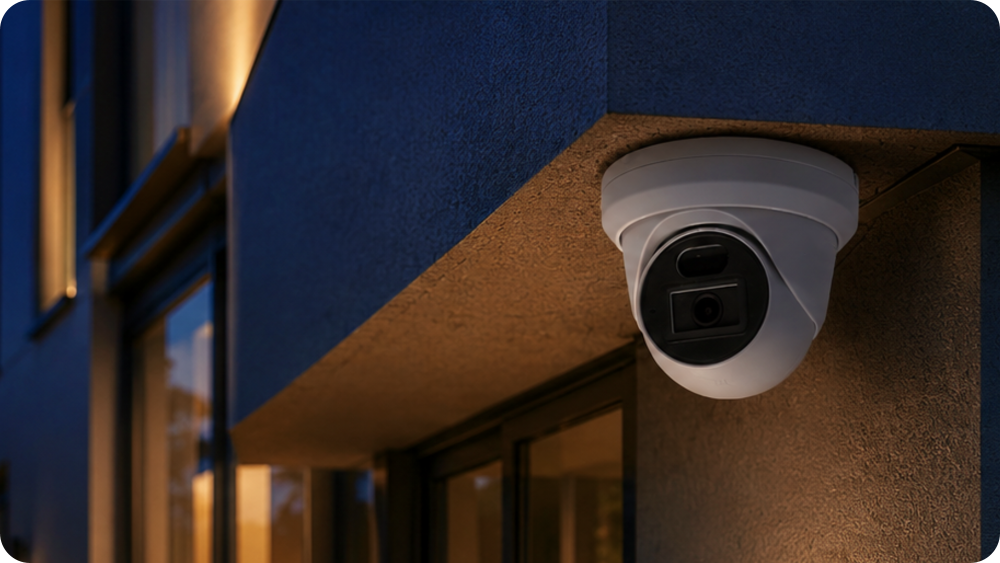

SV-BA114-E — купольная уличная IP-камера в прочном металлическом корпусе, подходящая для круглосуточного видеонаблюдения как на улице, так и в помещении. Подключение осуществляется через Ethernet с поддержкой PoE либо напрямую через роутер с использованием адаптера 12 В.

Управление камерой осуществляется через приложение Eltex Home для iOS и Android. Устройство легко интегрируется в экосистему умного дома Eltex: с его помощью можно не только вести видеомониторинг, но и создавать автоматические сценарии с участием других устройств — датчиков движения, открытия и не только.

Надёжность работы в любых погодных условиях обеспечивается защитой по стандарту IP66 и широким температурным диапазоном от –40 до +60 °C.

Технические характеристики

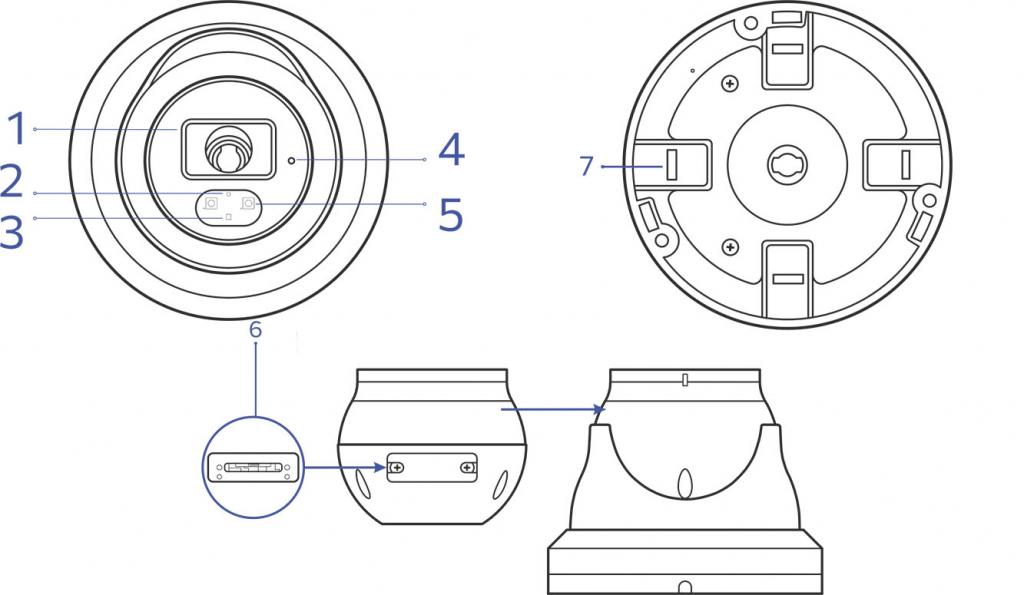

Схема устройства

1 – объектив

2 – индикатор

3 – датчик освещённости

4 – микрофон

5 – светодиодная подсветка

6 – слот для карты microSD

7 – отверстие для кабеля

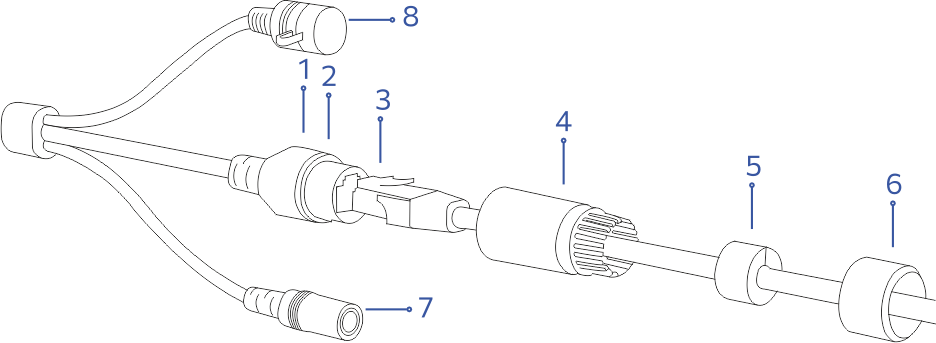

Конструктивное исполнение кабеля

1 – сетевой интерфейс

2 – уплотнительное кольцо

3 – Ethernet-кабель

4 – гермоввод

5 – водонепроницаемое кольцо

6 – фиксирующая гайка

7 – разъем для подключения адаптера питания

8 – кнопка сброса

Обозначение светового индикатора

Условия эксплуатации

• Камера предназначена для использования в помещениях и на улице.
• Не устанавливайте устройство рядом с источниками тепла.
• Не подвергайте камеру воздействию пыли, дыма, воды и других жидкостей. Не допускайте механических повреждений устройства.
• Не вскрывайте корпус устройства. Внутри камеры нет элементов, предназначенных для обслуживания пользователем.
• В конце срока службы не выбрасывайте камеру с обычным бытовым мусором. Передайте ее в пункт утилизации электроники.

Выбор расположения камеры

• Определите области, которые требуют наблюдения. Учитывайте, что входные двери, окна и различные предметы могут попасть в зону обзора камеры и уменьшить её.
• Обратите внимание на освещение в месте установки камеры для обеспечения отчётливого изображения. Избегайте прямых солнечных лучей и других ярких источников света, направленных в объектив камеры. Также учитывайте источники света, которые могут создавать тени или блики на изображении.
• Учитывайте расположение источника питания. Не рекомендуется использовать удлинители или дополнительные кабели, так как это может ухудшить качество питания.
• Перед тем как окончательно зафиксировать камеру, удостоверьтесь, что она включена, добавлена на платформу умного дома, а зона её обзора соответствует вашим требованиям.

Сброс к заводским настройкам

Сбросить камеру к заводским настройкам можно двумя способами.

Программное восстановление

Откройте приложение Eltex Home, перейдите в карточку камеру, настройки которой нужно сбросить. Перейдите в раздел настроек – нажмите шестеренку в правом верхнем углу. Внизу нажмите кнопку «Удалить устройство». Подтвердите действие, через некоторое время камера будет удалена с платформы, после чего её настройки автоматически сбросятся до заводских настроек.

Аппаратное восстановление

Кнопка сброса расположена на кабеле. Снимите защитный колпачок, а затем нажмите и удерживайте кнопку сброса в течение трех секунд. После этого камера перезагрузится.

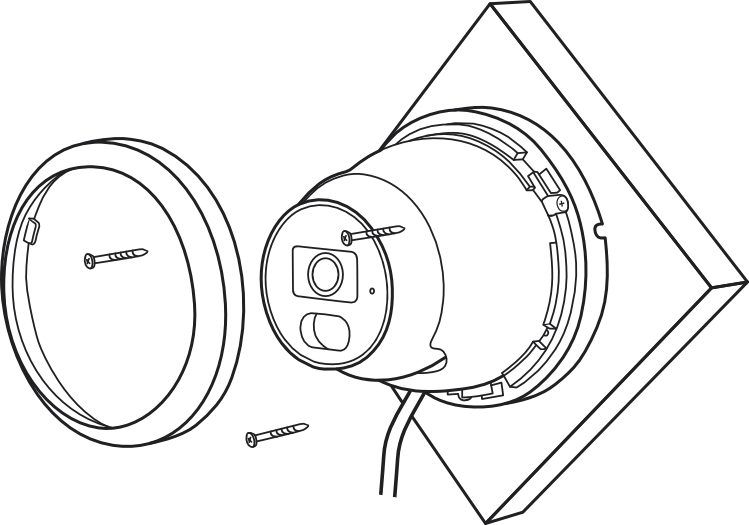

Монтаж камеры

Устройство можно установить на стены и потолок.

1. Выберите место для расположения камеры с учетом рекомендаций, приведенных в разделе «Выбор расположения камеры».
2. На выбранной поверхности отметьте, где будут просверлены три отверстия для основания камеры, для этого используйте шаблон из комплекта поставки. Отделите шаблон от подложки и приклейте на стену.
3. Просверлите три отверстия. Если необходимо, используйте дюбели.
4. Совместите отверстия на стене с отверстиями на основании камеры и зафиксируйте её при помощи шурупов.
5. Для регулировки поворота камеры ослабьте винт в основании камеры. Отрегулируйте положение, затем снова зафиксируйте винт.
6. Наденьте сверху пластиковое кольцо, совместим защелки с пазами на корпусе устройства. Прокрутите кольцо до упора.
7. Подключите Ethernet-кабель в порядке, обозначенном на изображении ниже: наденьте уплотнительное кольцо (2) на герметичный колпачок сетевого интерфейса (1). На Ethernet-кабель (3) наденьте фиксирующую гайку (6) и гермоввод (4). Вставьте Ethernet-кабель (3) в сетевой интерфейс. Подтяните гермоввод (4) и зафиксируйте его на герметичном колпачке (1). Наденьте водонепроницаемое кольцо (5) на гермоввод (4). Убедитесь, что кольцо плотно прилегает к коннектору. Подтяните фиксирующую гайку (6) и зафиксируйте ее на гермовводе (4). После подключения Ethernet-кабеля и его изоляции подключите кабель питания к разъему для питания (7).

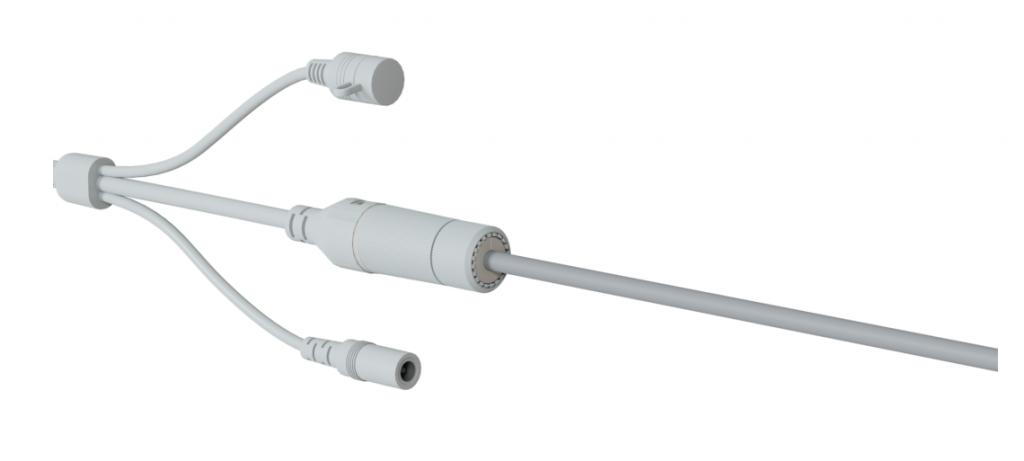

8. Собранный кабель представлен на рисунке ниже.

Добавление на платформу Eltex Home

Установка приложения, регистрация, вход

Чтобы подключить IP-камеру, управлять ею и просматривать трансляции, необходимо зарегистрироваться на платформе умного дома Eltex.

1. Скачайте и установите приложение Eltex Home. Оно доступно в магазинах Google Play, Rustore, Huawei AppGallery для Android и AppStore для iOS.
2. Откройте приложение. На начальном экране находится меню выбора сервера. Он настроен и выбран по умолчанию, не меняйте его, если не знаете, для чего это нужно.
3. Нажмите кнопку «Начать». Появится экран входа в приложение. Войдите в аккаунт, если вы уже зарегистрированы на платформе умного дома Eltex, или нажмите кнопку «Зарегистрироваться» внизу экрана.

При регистрации на платформе умного дома Eltex укажите адрес электронной почты и придумайте пароль. После этого на адрес, который вы указали, придёт письмо. Перейдите по ссылке в нем для подтверждения регистрации. После этого вернитесь в приложение Eltex Home и войдите под своим логином и паролем.

После входа в учётную запись приложение автоматически создаст дом, к которому будут привязаны устройства. При необходимости его можно изменить. Для этого на главном экране нажмите на «Мой дом» в верхнем левом углу. Откроется выпадающее меню, в котором можно добавить новые дома или отредактировать дом по умолчанию. Для редактирования нажмите на иконку карандаша рядом с названием дома.

Добавление камеры на платформу

1. Подключите камеру к локальной сети
2. Войдите в приложение Eltex Home. Если в приложении ещё не добавлено ни одного устройства, на главном экране нажмите «Добавить устройство».

Если в приложении уже есть смарт-устройства, на главном экране нажмите «+» в верхнем правом углу и выберите «Добавить устройство». Выберите камеру в списке устройств нажатием на соответствующую кнопку.

Для успешного добавления смарт-камеры в систему необходимо разрешить приложению Eltex Home доступ к местоположению и камере.

3. Выберите дом, в который будет добавлена камера. Нажмите «Продолжить». Выберите тип подключения «Проводное подключение». Следуйте инструкциям на экране приложения и выберете предпочтительный способ добавления.

Подключение по QR-коду

На экране появится QR-код, сгенерированный приложением. Поднесите включённый экран смартфона с генерированным QR-кодом к объективу смарт-камеры на расстояние около 30 сантиметров и задержите на 5–10 секунд для его считывания.

Чтобы камера могла лучше считать QR-код, установите максимальную яркость экрана смартфона, не направляйте камеру на яркие источники света и отражения, придерживайтесь рекомендации по размещению экрана смартфона относительно камеры, направляйте камеру прямо на QR-код.

Подключение по звуковой дорожке

В приложении будет воспроизведена звуковая дорожка для подключения. Поднесите устройства с проигрываемой дорожкой к камере.

Чтобы камера могла лучше распознать звук, держите устройство со звуковой дорожкой на расстоянии не более 1 м от камеры, установите максимальную громкость и убедитесь, чтобы в помещении не было лишних шумов.

4. При успешном распознавании звуковой дорожки или QR-кода индикатор начнет быстро мигать. По завершении добавления камеры на платформу индикатор погаснет.

5. Дождитесь автоматического перехода в карточку камеры в приложении. В среднем камера добавляется до 2 минут.

Материалы

Руководство пользователя

Сертификаты

• Declaration%20EAC%20SZ-AIR%20series.pdf

Видеоинструкции

Техподдержка

Для консультации по вопросам эксплуатации, настройки оборудования, а также ненадлежащего качества товара вы можете обратиться в техническую поддержку Eltex:

• по электронной почте: help@eltex-doma.ru
• через форму на сайте
• через приложение Eltex Home: в настройках аккаунта перейдите в «Центр поддержки» и опишите проблему в форме обращения и нажмите «Отправить».

Гарантия и ремонт

Изготовитель:
ООО «Предприятие «ЭЛТЕКС».

Адрес изготовителя:
Россия, 630047, Новосибирск, ул. Окружная, 29В

Официальный сайт: eltex-doma.ru

Гарантия: 1 год с момента покупки.

Срок службы: 5 лет. Изготовитель гарантирует отсутствие производственных дефектов и дефектов материалов при соблюдении потребителем условий эксплуатации, установленных в настоящей инструкции.

По вопросам ремонта обратитесь в техническую поддержку Eltex.
